申请日2013.09.22
公开(公告)日2013.12.18
IPC分类号C02F1/00; B01F7/18
摘要
本发明公开了一种双支撑污水搅拌机构，包括：两套动力源支撑机构，所述动力源支撑机构及动力搅拌机构，所述动力源支撑机构用于支撑动力搅拌机构，两套所述动力源支撑机构分别与所述动力搅拌机构以同样方式相联;由于采用了两套动力源支撑机构，不仅能够保证两侧的平衡，而且在调节高度时，是调节动力搅拌机构自身的高度，而不是调节横梁的高度，如此则避免了上述的两个情况，同时由于两套同样机构的存在，可以使得旋转杆能够具有良好垂直度的进行搅拌，更大限度的保证搅拌的稳定性，因此具有明显的优点。
权利要求书
1.一种双支撑污水搅拌机构，其特征在于,包括：
两套动力源支撑机构，所述动力源支撑机构包括容器支撑板、支撑臂、横梁;所述容器支撑板安装在容器两侧，所述容器中容纳污水;所述支撑臂垂直固定安装在所述容器支撑板上;所述横梁一侧有支撑臂通孔及贯通所述支撑臂通孔的横梁固定孔，所述横梁可以穿过所述支撑臂通孔上下滑动，所述横梁固定孔具有螺纹，可通过螺纹件固定所述横梁位置，所述横梁另一侧有旋转杆固定孔，所述旋转杆固定孔具有螺纹;
及
动力搅拌机构，所述动力搅拌机构包括动力源、旋转杆、搅拌桨;所述动力源与所述旋转杆的一端固定相联，所述旋转杆的另一端有搅拌桨联接孔，所述搅拌桨通过所述搅拌桨联接孔与所述旋转杆相联;所述动力搅拌机构通过所述旋转杆穿过所述旋转杆固定孔与所述动力源支撑机构相联，并通过螺纹件固定所述动力搅拌机构;
两套所述动力源支撑机构分别与所述动力搅拌机构以同样方式相联。
2.根据权利要求1所述的双支撑污水搅拌机构，其特征在于，所述动力源是电动马达。
3.根据权利要求1所述的双支撑污水搅拌机构，其特征在于，所述螺纹件为螺栓。
4.根据权利要求1所述的双支撑污水搅拌机构，其特征在于，所述旋转杆联接所述搅拌桨的一端具有向外开口槽，形成双耳结构，所述双耳结构具有贯通的所述搅拌桨联接孔，所述搅拌桨安装在通过所述搅拌桨联接孔的轴上且可绕轴转动。
说明书
一种双支撑污水搅拌机构
技术领域
本发明属于环保领域，涉及一种污水搅拌机构。
背景技术
在污水实验处理过程中，需要将污水中的杂质进行均匀化，以方便对污水检测等过程中的处理，目前使用的一种简单的污水搅拌机构，如图1所示，具有支撑板、支撑臂、横梁及动力搅拌机构，当容器中污水的高度不同时，需要对动力搅拌机构搅拌高度进行调节，此时需要调节横梁的高度，以带动动力搅拌机构的整体高度的变化，一方面由于动力搅拌机构具有一定的重量，在调节横梁的高度时，横梁会发生一侧倾斜增大调节的摩擦力，给高度调节造成一定的困扰;另一方面由于动力搅拌机构一侧重量过大，因此也容易使动力搅拌机构发生倾斜，使搅拌过程不稳定，因此需要寻找一种更加方便调节及平衡的搅拌机构。
发明内容
有鉴于此，需要克服现有技术中的上述缺陷中的至少一个。本发明提供了一种双支撑污水搅拌机构。

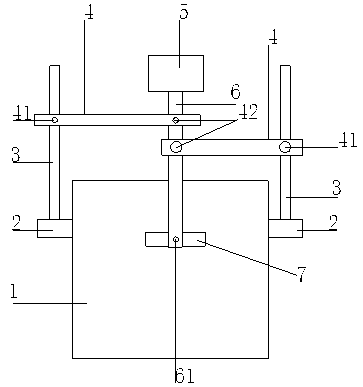

所述双支撑污水搅拌机构包括两套动力源支撑机构，所述动力源支撑机构包括容器支撑板、支撑臂、横梁;所述容器支撑板安装在容器两侧，所述容器中容纳污水;所述支撑臂垂直固定安装在所述容器支撑板上;所述横梁一侧有支撑臂通孔及贯通所述支撑臂通孔的横梁固定孔，所述横梁可以穿过所述支撑臂通孔上下滑动，所述横梁固定孔具有螺纹，可通过螺纹件固定所述横梁位置，所述横梁另一侧有旋转杆固定孔，所述旋转杆固定孔具有螺纹;
及
动力搅拌机构，所述动力搅拌机构包括动力源、旋转杆、搅拌桨;所述动力源与所述旋转杆的一端固定相联，所述旋转杆的另一端有搅拌桨联接孔，所述搅拌桨通过所述搅拌桨联接孔与所述旋转杆相联;所述动力搅拌机构通过所述旋转杆穿过所述旋转杆固定孔与所述动力源支撑机构相联，并通过螺纹件固定所述动力搅拌机构;
两套所述动力源支撑机构分别与所述动力搅拌机构以同样方式相联。
根据本专利背景技术中对现有技术所述，如图1所示，常用的双支撑污水搅拌机构一方面由于动力搅拌机构具有一定的重量，在调节横梁的高度时，横梁会发生一侧倾斜增大调节的摩擦力，给高度调节造成一定的困扰;另一方面由于动力搅拌机构一侧重量过大，因此也容易使动力搅拌机构发生倾斜，使搅拌过程不稳定;而本发明公开的双支撑污水搅拌机构，由于采用了两套动力源支撑机构，不仅能够保证两侧的平衡，而且在调节高度时，是调节动力搅拌机构自身的高度，而不是调节横梁的高度，如此则避免了上述的两个情况，同时由于两套同样机构的存在，可以使得旋转杆能够具有良好垂直度的进行搅拌，更大限度的保证的搅拌的稳定性，因此具有明显的优点。
另外，根据本发明公开的双支撑污水搅拌机构的还具有如下附加技术特征：
进一步地，所述动力源是电动马达。
进一步地，所述螺纹件为螺栓。
进一步地，所述旋转杆联接所述搅拌桨的一端具有向外开口槽，形成双耳结构，所述双耳结构具有贯通的所述搅拌桨联接孔，所述搅拌桨安装在通过所述搅拌桨联接孔的轴上且可绕轴转动。
本发明附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
