申请日2014.10.28
公开(公告)日2015.01.28
IPC分类号C02F9/14
摘要

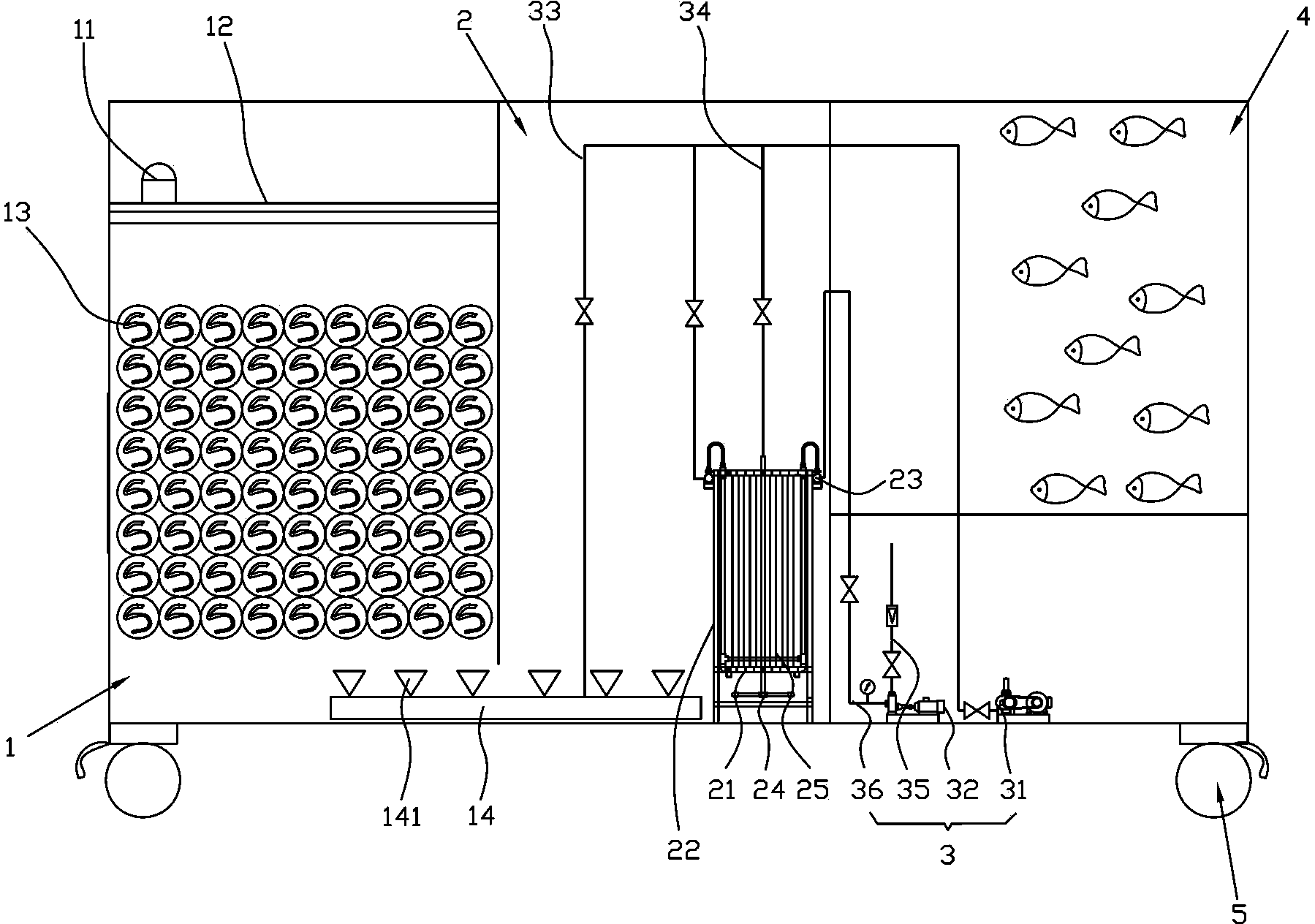

一种出水用于景观的污水处理集成设备,包括一兼氧池、一膜池、一设备房和一清水池，兼氧池内的上部设有一进水口，进水口下方设有若干细格栅，兼氧池底部与膜池一侧的底部相通;膜池内设有一膜过滤装置，膜池另一侧的下部设有一设备房，设备房内设有一鼓风机和一自吸泵，设备上方设有一清水池。本实用新型提供的污水处理集成设备，污水经过兼氧池、膜池和设备房的处理、过滤，可以大量地降低化学需氧量与氨氮的含量，对于脱色也有部分帮助。同时，经过处理、过滤的污水达到排放标准后进入清水池，可以在清水池中养鱼，用于观景。另外，污水处理集成设备工艺流程简单，实现了泥水分离的效果，避免了对环境产生污染，成本低。
权利要求书
1.一种出水用于景观的污水处理集成设备，其特征在于，包括一兼氧池、一膜池、一设备房和一清水池;
所述兼氧池内部上端设有一进水口，所述进水口下方设有位于所述兼氧池内的若干细格栅，所述兼氧池内部设有弹性填料，所述兼氧池底端与所述膜池一侧的底端相通;
所述兼氧池底部设有一第一曝气管，所述第一曝气管的中的一部分也同时位于所述膜池底部，各所述第一曝气管上开设有若干依次间隔设置的第一曝气孔;所述膜池内设有一膜过滤装置，所述膜过滤装置由若干横向和纵向设置且相互连通的集水管以及若干竖直设置的中空纤维帘式膜组件构成，各所述集水管相互连接，构成用于固定各所述中空纤维帘式膜组件的方形集水框架，各所述中空纤维帘式膜组件分别由若干间隔设置的中空纤维膜丝组成，各所述中空纤维膜丝外周缘上设有若干用于过滤污水的微孔，各所述中空纤维帘式膜组件的上下两端分别连接所述集水框架的上下两端相互对应且横向设置的所述集水管，所述集水框架上开设有一出水口，所述集水框架底部还设有至少一第二曝气管，各所述第二曝气管上分别开设有若干第二曝气孔;
所述膜池另一侧的下部设有一设备房，所述设备房内分别设有一用于对所述膜池内的污水进行鼓风曝气的鼓风机以及用于将所述膜池内所述中空纤维膜丝过滤的水外排的自吸泵，所述鼓风机分别通过一第一排气管和一第二排气管与所述第一曝气管和所述第二曝气管连通，所述自吸泵的输入口连接有一外排管，所述外排管连接于一自吸管的一端，所述自吸管的另一端与所述集水框架上的所述出水口连通;
所述设备上方设有一清水池，所述清水池内设有与所述膜池内的所述自吸管相连的一吸水管。
2.根据权利要求1所述的一种出水用于景观的污水处理集成设备，其特征在于，所述弹性填料为聚烯烃。
3.根据权利要求1所述的一种出水用于景观的污水处理集成设备，其特征在于，所述出水用于景观的污水处理集成设备的底部设有若干万向轮。
说明书
一种出水用于景观的污水处理集成设备
技术领域
本实用新型属于环保领域，尤其涉及一种出水用于景观的污水处理集成设备。
背景技术
目前，市面上现有的污水处理集成设备处理完生活污水后，由于生活污水中的化学需氧量和氨氮含量较高，因此处理的生活污水不达标，对环境造成污染。同时，现有的污水处理设备在处理生活污水时，污水处理设备工艺流程复杂，处理后的出水水质不达标且不稳定，成本较高，不能用于养鱼或观景。另外，现有的污水处理设备大多都是固定安装的，不能移动，给污水处理和日常维护造成不便。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种工艺流程简单，出水水质达标且稳定，成本较低的用于景观的污水处理集成设备。
本实用新型是这样实现的，一种出水用于景观的污水处理集成设备，其特征在于，包括一兼氧池、一膜池、一设备房和一清水池;
所述兼氧池内部上端设有一进水口，所述进水口下方设有位于所述兼氧池内的若干细格栅，所述兼氧池内部设有弹性填料，所述兼氧池底端与所述膜池一侧的底端相通;
所述兼氧池底部设有一第一曝气管，所述第一曝气管的中的一部分也同时位于所述膜池底部，各所述第一曝气管上开设有若干依次间隔设置的第一曝气孔;所述膜池内设有一膜过滤装置，所述膜过滤装置由若干横向和纵向设置且相互连通的集水管以及若干竖直设置的中空纤维帘式膜组件构成，各所述集水管相互连接，构成用于固定各所述中空纤维帘式膜组件的方形集水框架，各所述中空纤维帘式膜组件分别由若干间隔设置的中空纤维膜丝组成，各所述中空纤维膜丝外周缘上设有若干用于过滤污水的微孔，各所述中空纤维帘式膜组件的上下两端分别连接所述集水框架的上下两端相互对应且横向设置的所述集水管，所述集水框架上开设有一出水口，所述集水框架底部还设有至少一第二曝气管，各所述第二曝气管上分别开设有若干第二曝气孔;
所述膜池另一侧的下部设有一设备房，所述设备房内分别设有一用于对所述膜池内的污水进行鼓风曝气的鼓风机以及用于将所述膜池内所述中空纤维膜丝过滤的水外排的自吸泵，所述鼓风机分别通过一第一排气管和一第二排气管与所述第一曝气管和所述第二曝气管连通，所述自吸泵的输入口连接有一外排管，所述外排管连接于一自吸管的一端，所述自吸管的另一端与所述集水框架上的所述出水口连通;
所述设备上方设有一清水池，所述清水池内设有与所述膜池内的所述自吸管相连的一吸水管。
具体地，所述弹性填料为聚烯烃。
进一步地，所述出水用于景观的污水处理集成设备底端设有若干万向轮。
本实用新型的有益效果为：污水经过兼氧池、膜池和设备房的处理、过滤，可以大量地降低化学需氧量与氨氮的含量，对于脱色也有部分帮助。
同时，经过处理、过滤的污水达到排放标准后进入清水池，可以在清水池中养鱼，用于观景。
另外，本实用新型提供的污水处理集成设备工艺流程简单，实现了泥水分离的效果，保证了出水水质的稳定，达到排放标准，避免了对环境产生污染，成本低，适合大范围推广使用。
