申请日2013.09.23
公开(公告)日2014.05.07
IPC分类号B01D29/03; B01D35/02; B01D29/56
摘要
本实用新型公开了一种河道用的污水处理通道，包括放置于河道内的本体，及设置在本体底部的三角形垫板，所述本体中部具有一个通道，所述通道包括入水通道、过滤通道和出水通道，所述入水通道和出水通道所靠近过滤通道的一端为横截面较小端，所述过滤通道的两内侧壁上开设有第一卡槽，并在两第一卡槽之间设置有过滤板，所述出水通道在远离过滤通道的那一端的两侧壁上设置有第二卡槽，所述两第二卡槽之间设置有淤泥挡板;本装置可以直接放置在河道内，通过增减三角形垫板的数量可以改变通道的坡度，使得本装置适用于各种坡度不同的河道，同时通过可抽拉式的过滤板，可以方便定期维护和更换，保证污水净化的效果。
权利要求书
1.一种河道用的污水处理通道，其特征在于：包括放置于河道内的本体，及设置在本体底部的三角形垫板，所述本体中部具有一个通道，所述通道包括入水通道、过滤通道和出水通道，所述入水通道、过滤通道和出水通道依次相接，所述入水通道和出水通道呈锥形，所述入水通道和出水通道所靠近过滤通道的一端为横截面较小端，所述过滤通道的两内侧壁上开设有第一卡槽，并在两第一卡槽之间设置有过滤板，所述单侧内侧壁上的第一卡槽设置有至少两个，所述出水通道在远离过滤通道的那一端的两侧壁上设置有第二卡槽，所述两第二卡槽之间设置有淤泥挡板，该淤泥挡板的高度低于通道高度。
2.根据权利要求1所述的河道用的污水处理通道，其特征在于：所述三角形垫板设置有至少一块。
3.根据权利要求1所述的河道用的污水处理通道，其特征在于：所述过滤板包括外壳，及设置在外壳内的过滤层，及设置在外壳两侧，并与过滤层相抵的通水孔，及设置在外壳顶部的第一施力把，所述第一施力把对称设置有两个。
4.根据权利要求1所述的河道用的污水处理通道，其特征在于：所述淤泥挡板顶部对称设置有两个第二施力把。
说明书
一种河道用的污水处理通道
技术领域
本实用新型涉及一种河道用的污水处理通道。
背景技术
目前，公知的在许多公共场合和私人设施中的下水管道直接通入小溪，河流，这类下水通道系统是相互关联的，人们的生活废水中经由这类下水管道直接进入河道内，给河道内的水造成了较大的污染，导致河水发臭，影响人们的正常生活和生态环境，现有的处理方法是在河面上建设污水处理设备，将河水通过污水泵抽调入污水处理设备，这样的方式可以很好的净化污水，但是设备的使用和维护成本较高，因此不适合推广使用。
发明内容
本实用新型要解决的技术问题是提供一种结构简单，使用简单方便，维护成本低廉的河道用的污水处理通道。
为解决上述问题，本实用新型采用如下技术方案：

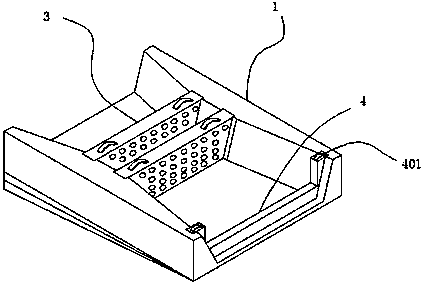

一种河道用的污水处理通道，包括放置于河道内的本体，及设置在本体底部的三角形垫板，所述本体中部具有一个通道，所述通道包括入水通道、过滤通道和出水通道，所述入水通道、过滤通道和出水通道依次相接，所述入水通道和出水通道呈锥形，所述入水通道和出水通道所靠近过滤通道的一端为横截面较小端，所述过滤通道的两内侧壁上开设有第一卡槽，并在两第一卡槽之间设置有过滤板，所述单侧内侧壁上的第一卡槽设置有至少两个，所述出水通道在远离过滤通道的那一端的两侧壁上设置有第二卡槽，所述两第二卡槽之间设置有淤泥挡板，该淤泥挡板的高度低于通道高度。
作为优选的技术方案，所述三角形垫板设置有至少一块。
作为优选的技术方案，所述过滤板包括外壳，及设置在外壳内的过滤层，及设置在外壳两侧，并与过滤层相抵的通水孔，及设置在外壳顶部的第一施力把，所述第一施力把对称设置有两个。
作为优选的技术方案，所述淤泥挡板顶部对称设置有两个第二施力把。
本实用新型的有益效果是：本装置可以直接放置在河道内，通过增减三角形垫板的数量可以改变通道的坡度，使得本装置适用于各种坡度不同的河道，同时通过可抽拉式的过滤板，可以方便定期维护和更换，保证污水净化的效果，且本装置结构较为简单，使用和维护成本较低，适合推广使用。
