申请日2014.11.07
公开(公告)日2015.06.03
IPC分类号C02F103/22; C02F9/14
摘要
一种鱿鱼加工废水的处理装置,其特征是:包括微纳米气泡发生装置;所述微纳米气泡发生装置通过管道分别连接有共聚气浮池和生物滤池;所述共聚气浮池内设有排气内腔,排气内腔的底部设有管道开口,管道开口的上方设有微气泡释放器;所述共聚气浮池的底部设有排水管,排水管穿过排气内腔,排水管一端穿过共聚气浮池的一侧,与气水混合膜的底部连接;所述气水混合膜的顶部和底端侧面分别设有引出管道接口;共聚气浮池的一侧上方设有集渣槽;排气内腔的高度不超过共聚气浮池高度的三分之二。本实用新型采用新型纳米气浮和气水混合膜组合处理装置,具有运行费用低、维修方便、投资小,自动化程度高等特点,适于市场推广。
权利要求书

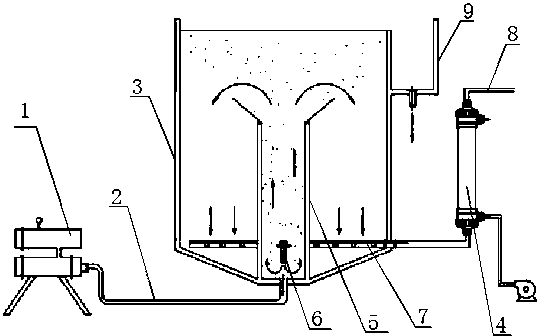

1.一种鱿鱼加工废水的处理装置,其特征是:包括微纳米气泡发生装置(1);所述微纳米气泡发生装置(1)通过管道(2)连接有共聚气浮池(3);所述共聚气浮池(3)内设有排气内腔(5),排气内腔(5)的底部设有管道开口,管道开口的上方设有微气泡释放器(6);所述共聚气浮池(3)的底部设有排水管(7),排水管(7)穿过排气内腔(5),排水管(7)一端穿过共聚气浮池(3)的一侧,与气水混合膜(4)的底部连接;所述气水混合膜(4)的顶部和底端侧面分别设有引出管道接口(8)。
2.根据权利要求1所述的一种鱿鱼加工废水的处理装置,其特征是:所述共聚气浮池(3)的一侧上方设有集渣槽(9)。
3.根据权利要求1所述的一种鱿鱼加工废水的处理装置,其特征是:所述排气内腔(5)的高度不超过共聚气浮池(3)高度的三分之二。
说明书
一种鱿鱼加工废水的处理装置
技术领域
本实用新型涉及污水处理领域,具体涉及一种鱿鱼加工废水的处理装置。
背景技术
鱿鱼加工废水的CODCr、BOD5、SS、动植物油、NH3-N的质量浓度分别为4 215、1 974、1 150、287、145 mg/L时, 采用隔油-气浮-UASB-缺氧-接触氧化的组合工艺处理鱿鱼加工废水处理后出水CODCr、BOD5、SS、动植物油、NH3-N的质量浓度分别为150、56、228、55、39 mg/L。目前市场上对鱿鱼废水的处理装置及设备相对繁琐、运行费用高、维修难度大。
发明内容
本实用新型针对以上问题,提供了一种运行费用低、维修方便、投资小,自动化程度高的鱿鱼加工废水的处理装置。
本实用新型是通过以下技术方案实现的:一种鱿鱼加工废水的处理装置,其特征是:包括微纳米气泡发生装置;所述微纳米气泡发生装置通过管道分别连接有共聚气浮池和生物滤池;所述共聚气浮池内设有排气内腔,排气内腔的底部设有管道开口,管道开口的上方设有微气泡释放器;所述共聚气浮池的底部设有排水管,排水管穿过排气内腔,排水管一端穿过共聚气浮池的一侧,与气水混合膜的底部连接;所述气水混合膜的顶部和底端侧面分别设有引出管道接口。
进一步的,共聚气浮池的一侧上方设有集渣槽。
作为优化,排气内腔的高度不超过共聚气浮池高度的三分之二。
该实用新型的有益之处是,本实用新型采用新型纳米气浮和气水混合膜组合处理装置,具有运行费用低、维修方便、投资小,自动化程度高等特点,适于市场推广。
