申请日2013.10.03
公开(公告)日2014.03.26
IPC分类号C02F1/78
摘要
本实用新型涉及采用臭氧对污水进行脱色处理的在线自动控制系统，包括臭氧发生器、色度测量装置和PID控制器，色度测量装置通过电流转换器与PID控制器以及臭氧发生器电路连接，PID控制器根据色度测量装置输入的信号，控制臭氧发生器的输出功率。相对于现有技术，本实用新型采用色度测量装置和PID控制器对臭氧发生器的功率进行自动调节，达到自动控制臭氧产量的目的;根据污水色度和流量的变化实时控制臭氧产量，从而能够使污水的处理效果达标。本实用新型既减少多余臭氧带来的二次污染，又节约了能源，控制方便，使用安全可靠。
权利要求书
1.一种采用臭氧对污水进行脱色处理的在线自动控制系统，包括臭氧发生 器、色度测量装置和控制装置，其特征是：所述臭氧发生器与控制装置电路连 接，控制装置与所述色度测量装置电路连接，所述控制装置根据色度测量装置 输入的信号，控制臭氧发生器的输出功率。
2.根据权利要求1所述的在线自动控制系统，其特征是：所述控制装置包 括PID控制器，所述色度测量装置通过电流转换器与PID控制器电路连接。
3.根据权利要求2所述的在线自动控制系统，其特征是：所述电流转换器 为4-20mA转换器。
4.根据权利要求2所述的在线自动控制系统，其特征是：所述色度测量装 置和所述电流转换器安装在一个密闭的机箱内。
5.根据权利要求1所述的在线自动控制系统，其特征是：所述色度测量装 置安装在污水的排水口处。
说明书
采用臭氧对污水进行脱色处理的在线自动控制系统
技术领域
本实用新型涉及污水处理技术领域，尤其是一种采用臭氧对污水进行脱色 处理的在线自动控制系统，广泛应用于污水处理和中水回用等领域。
背景技术
污水处理包括城市污水、工业污水与医疗污水的处理，臭氧应用在污水治 理行业的主要作用在于杀菌消毒、去除污染物质;特别对脱色除味具有不可替 代的作用，以达到排放标准。
现有的臭氧对污水进行脱色处理时，由于污水的色度和流量等会发生变化， 而臭氧的供应量不能随着它们变化而变化，致使当污水色度变深或污水流量增 大时，其处理效果不能达标;而当污水色度变浅或流量减小时，又会产生多余 的臭氧，不仅给环境带来二次污染，而且会带来能源的浪费。
实用新型内容
针对以上现有技术的不足，本实用新型的目的是提供一种采用臭氧对污水 进行脱色处理的在线自动控制系统，采用在线色度测量装置对臭氧处理效果进 行实时测量，来自动控制臭氧发生器的功率，以达到自动控制臭氧产量的目的。
本实用新型的目的是通过采用以下技术方案来实现的：

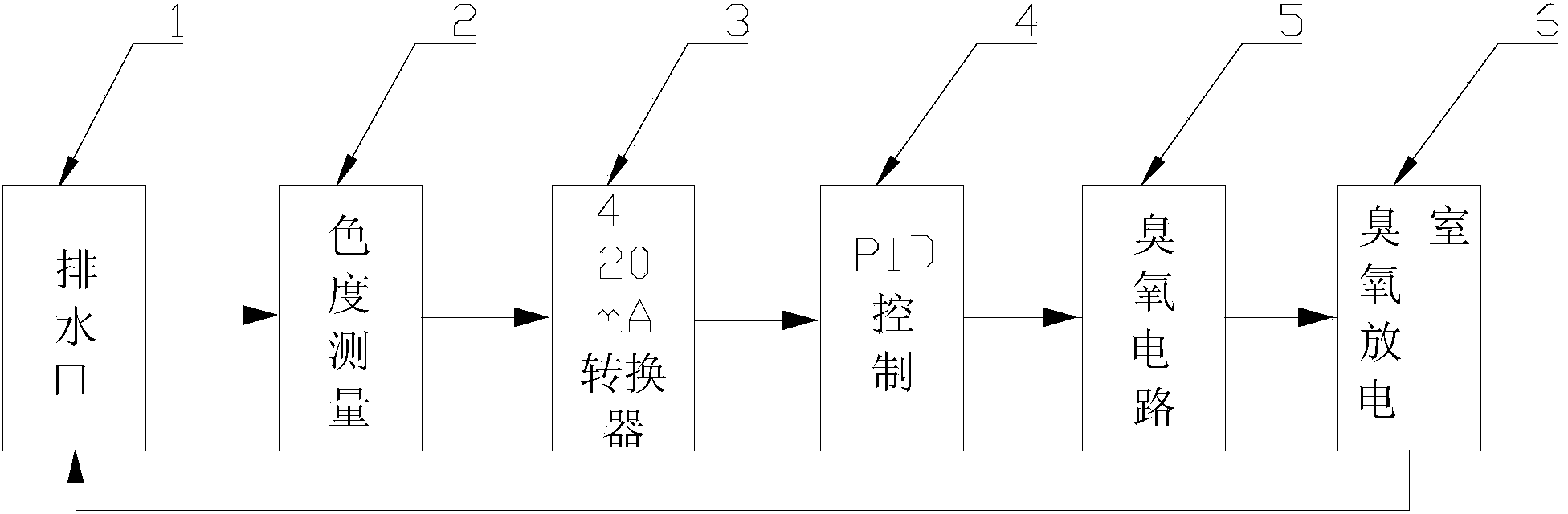

采用臭氧对污水进行脱色处理的在线自动控制系统，包括臭氧发生器、色 度测量装置和控制装置，所述臭氧发生器与控制装置电路连接，控制装置与所 述色度测量装置电路连接，所述控制装置根据色度测量装置输入的信号，控制 臭氧发生器的输出功率。
作为本实用新型的优选技术方案，所述控制装置包括PID控制器，所述色 度测量装置通过电流转换器与PID控制器电路连接。
作为本实用新型的优选技术方案，所述电流转换器为4-20mA转换器。
作为本实用新型的优选技术方案，所述色度测量装置和所述电流转换器安 装在一个密闭的机箱内。
作为本实用新型的优选技术方案，所述色度测量装置安装在污水的排水口 处。
本实用新型的有益效果是：相对于现有技术，本实用新型采用色度测量装 置和PID控制器对臭氧发生器的功率进行自动调节，达到自动控制臭氧产量的 目的;根据污水色度和流量的变化实时控制臭氧产量，从而能够使污水的处理 效果达标。本实用新型既减少了多余的臭氧带来的二次污染，又节约了能源， 控制方便，使用安全可靠。
