申请日2013.10.04
公开(公告)日2014.04.02
IPC分类号G05D9/12
摘要
本实用新型公开了一种海上污水处理池的污水自动排放控制器，包括第一电极至第三电极、第一电阻至第四电阻、第一二极管至第五二极管、第一施密特触发器至第四施密特触发器、第一电容、第二电容、交流电源、开关、泵电机、变压器、继电器和三极管。与现有技术相比，本实用新型能够自动对污水处理池内的水量进行监测，自动控制污水泵电机排放及添加，能够有效的实现自动化，从而提高工作效率，减轻工作负担。
权利要求书

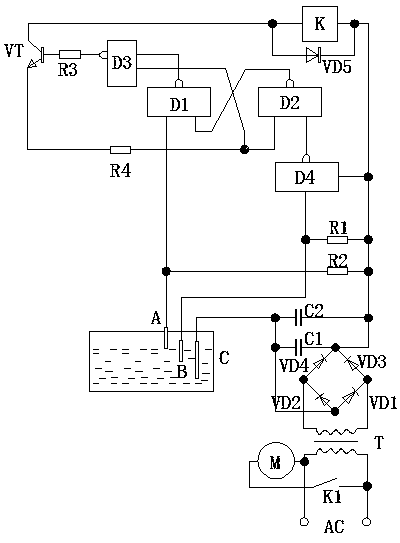

1.一种海上污水处理池的污水自动排放控制器，其特征在于：包括第一电极至第三电极、第一电阻至第四电阻、第一二极管至第五二极管、第一施密特触发器至第四施密特触发器、第一电容、第二电容、交流电源、开关、泵电机、变压器、继电器和三极管，所述交流电源的零线同时与所述变压器第一绕组的第二端和所述开关的第一端连接，所述交流电源的火线同时与所述变压器第一绕组的第一端和所述泵电机的第一端连接，所述开关的第二端与所述泵电机的第二端连接，所述变压器第二绕组的第一端同时与所述第一二极管的负极和所述第三二极管的正极连接，所述变压器第二绕组的第二端同时与所述第二二极管的负极和所述第四二极管的正极连接，所述第一电容的第一端同时与所述第三二极管的负极、所述第四二极管的负极、所述第二电容的第一端、所述第一电阻的第一端、所述第二电阻的第一端、所述第四施密特触发器的第一信号输入端、所述继电器的第一端和所述第五二极管的负极连接，所述第一电容的第二端同时与所述第一二极管的正极、所述第二二极管的正极、所述第二电容的第二端和所述第三电极的接线端连接，所述第一电阻的第二端同时与所述第四施密特触发器的第二信号输入端和所述第二电极连接，所述第二电阻的第二端同时与所述第一施密特触发器的第一信号输入端和所述第一电极的接线端连接，所述第四施密特触发器的信号输出端与所述第二施密特触发器的第一信号输入端连接，所述第二施密特触发器的第二信号输入端同时与所述第三施密特触发器的第一信号输入端和所述第四电阻的第一端连接，所述第二施密特触发器的信号输出端与所述第一施密特触发器的第一信号输入端连接，所述第一施密特触发器的信号输出端与所述第三施密特触发器的第二信号输入端连接，所述第三施密特触发器的信号输出端与所述第三电阻的第一端连接，所述第三电阻的第二端与所述三极管的基极连接，所述三极管的集电极同时与所述第五二极管的正极和所述继电器的第二端连接，所述三极管的发射极与所述第四电阻的第二端连接。
说明书
海上污水处理池的污水自动排放控制器
技术领域
本实用新型涉及一种海上污水处理辅助装置，尤其涉及一种海上污水处理池的污水自动排放控制器。
背景技术
随着航运业和海洋开发的空前发展，海洋环境的污染也越来越严重，人类对海洋环境保护也日益重视。平台生产过程中产生的生活污水对海洋环境构成了较为严重的流动性污染源。船舶生活污水处理装置就是为了防止由船舶和海洋平台产生的生活污水对航行水域造成污染而在船上和平台上设置的特定处理装置。而现有技术中，对于海上污水处理装置的污水处理池的水量监测，大多靠连通器、液位报警器来监测，但没有自动控制液位的，任然需要人工来控制，因此，工作繁琐，效率不高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种海上污水处理池的污水自动排放控制器。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括第一电极至第三电极、第一电阻至第四电阻、第一二极管至第五二极管、第一施密特触发器至第四施密特触发器、第一电容、第二电容、交流电源、开关、泵电机、变压器、继电器和三极管，所述交流电源的零线同时与所述变压器第一绕组的第二端和所述开关的第一端连接，所述交流电源的火线同时与所述变压器第一绕组的第一端和所述泵电机的第一端连接，所述开关的第二端与所述泵电机的第二端连接，所述变压器第二绕组的第一端同时与所述第一二极管的负极和所述第三二极管的正极连接，所述变压器第二绕组的第二端同时与所述第二二极管的负极和所述第四二极管的正极连接，所述第一电容的第一端同时与所述第三二极管的负极、所述第四二极管的负极、所述第二电容的第一端、所述第一电阻的第一端、所述第二电阻的第一端、所述第四施密特触发器的第一信号输入端、所述继电器的第一端和所述第五二极管的负极连接，所述第一电容的第二端同时与所述第一二极管的正极、所述第二二极管的正极、所述第二电容的第二端和所述第三电极的接线端连接，所述第一电阻的第二端同时与所述第四施密特触发器的第二信号输入端和所述第二电极连接，所述第二电阻的第二端同时与所述第一施密特触发器的第一信号输入端和所述第一电极的接线端连接，所述第四施密特触发器的信号输出端与所述第二施密特触发器的第一信号输入端连接，所述第二施密特触发器的第二信号输入端同时与所述第三施密特触发器的第一信号输入端和所述第四电阻的第一端连接，所述第二施密特触发器的信号输出端与所述第一施密特触发器的第一信号输入端连接，所述第一施密特触发器的信号输出端与所述第三施密特触发器的第二信号输入端连接，所述第三施密特触发器的信号输出端与所述第三电阻的第一端连接，所述第三电阻的第二端与所述三极管的基极连接，所述三极管的集电极同时与所述第五二极管的正极和所述继电器的第二端连接，所述三极管的发射极与所述第四电阻的第二端连接。
本实用新型的有益效果在于：
本实用新型为一种海上污水处理池的污水自动排放控制器，与现有技术相比，本实用新型能够自动对污水处理池内的水量进行监测，自动控制污水泵电机排放及添加，能够有效的实现自动化，从而提高工作效率，减轻工作负担。
