申请日2013.10.17
公开(公告)日2015.04.29
IPC分类号G05F1/10
摘要
本发明公开了一种用于水处理装置的稳压电路，包括电源、第一电容至第七电容、第一电阻至第八电阻、放大器、稳压控制器、第一二极管至第三二极管、电感和场效应管，所述电源分别与所述第六电容的第一端、所述场效应管的漏极、所述第四电容的第一端、所述稳压控制器的第一引脚端、所述第一二极管的负极和所述第一电阻的第一端连接，所述第一电阻的第二端分别与所述第二电阻的第一端、所述第一电容的第一端和所述第一二极管的正极连接。本发明为一种用于水处理装置的稳压电路，该电路为水处理装置提供稳定的电压，避免了因电压不稳造成的电路损坏，保证了整个装置的正常工作，节约了维修费用。
权利要求书
1.一种用于水处理装置的稳压电路，其特征在于：包括电源、第一电容至 第七电容、第一电阻至第八电阻、放大器、稳压控制器、第一二极管至第三二 极管、电感和场效应管，所述电源分别与所述第六电容的第一端、所述场效应 管的漏极、所述第四电容的第一端、所述稳压控制器的第一引脚端、所述第一 二极管的负极和所述第一电阻的第一端连接，所述第一电阻的第二端分别与所 述第二电阻的第一端、所述第一电容的第一端和所述第一二极管的正极连接， 所述第二电阻的第二端与所述放大器的反相输入端连接，所述放大器的同相输 入端与所述第三电阻的第一端连接，所述第三电阻的第二端分别与所述第六电 阻的第一端、所述第七电阻的第一端、所述第七电容的第一端、所述第五电容 的第一端、所述稳压控制器的第四引脚端和电压输出端连接，所述放大器的输 出端与所述第二二极管的正极连接，所述第二二极管的负极与所述第四电阻的 第一端连接，所述第四电阻的第二端分别与所述第七电阻的第二端、所述第八 电阻的第一端和所述稳压控制器的第六引脚端连接，所述第一电容的第二端分 别与所述第二电容的第一端、所述第三电容的第一端、所述第四电容的第二端、 所述稳压控制器的第七引脚端、所述第三二极管的正极、所述第八电阻的第二 端和所述第七电容的第二端连接后接地，所述第三二极管的负极分别与所述电 感的第一端和所述场效应管的源极连接，所述场效应管的栅极与所述稳压控制 器的第八引脚端连接，所述第二电容的第二端与所述稳压控制器的第二引脚端 连接，所述第三电容的第二端与所述第五电阻的第一端连接，所述第五电阻的 第二端与所述稳压控制器的第三引脚端连接，所述第五电容的第二端分别与所 述电感的第二端、所述第六电阻的第二端和所述稳压控制器的第五引脚端连接， 所述第六电容的第二端接地。
说明书
一种用于水处理装置的稳压电路
技术领域
本发明涉及一种水处理装置，尤其涉及一种用于水处理装置的稳压电路。
背景技术
工业废水是指工业生产过程中产生的废水和废液，其中含有随水流失的工 业生产用料、中间产物、产品以及生产过程中产生的污染物。随着工业的迅速 发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，破坏了 环境，威胁到人类的健康和安全，因此必须对工业废水进行处理才能排出。废 水的处理设备结构比较复杂，需要功率较大的开关电源，这种电源在加电瞬间 要汲取一个较大的电流，这个浪涌电流可能达到电源静态工作电流的1O倍～100 倍，将会造成电源电压不稳定，使动力设备不能正常工作，容易烧毁电路，维 修比较麻烦。
发明内容
本发明的目的就在于为了解决上述问题而提供一种用于水处理装置的稳压 电路。
本发明通过以下技术方案来实现上述目的：

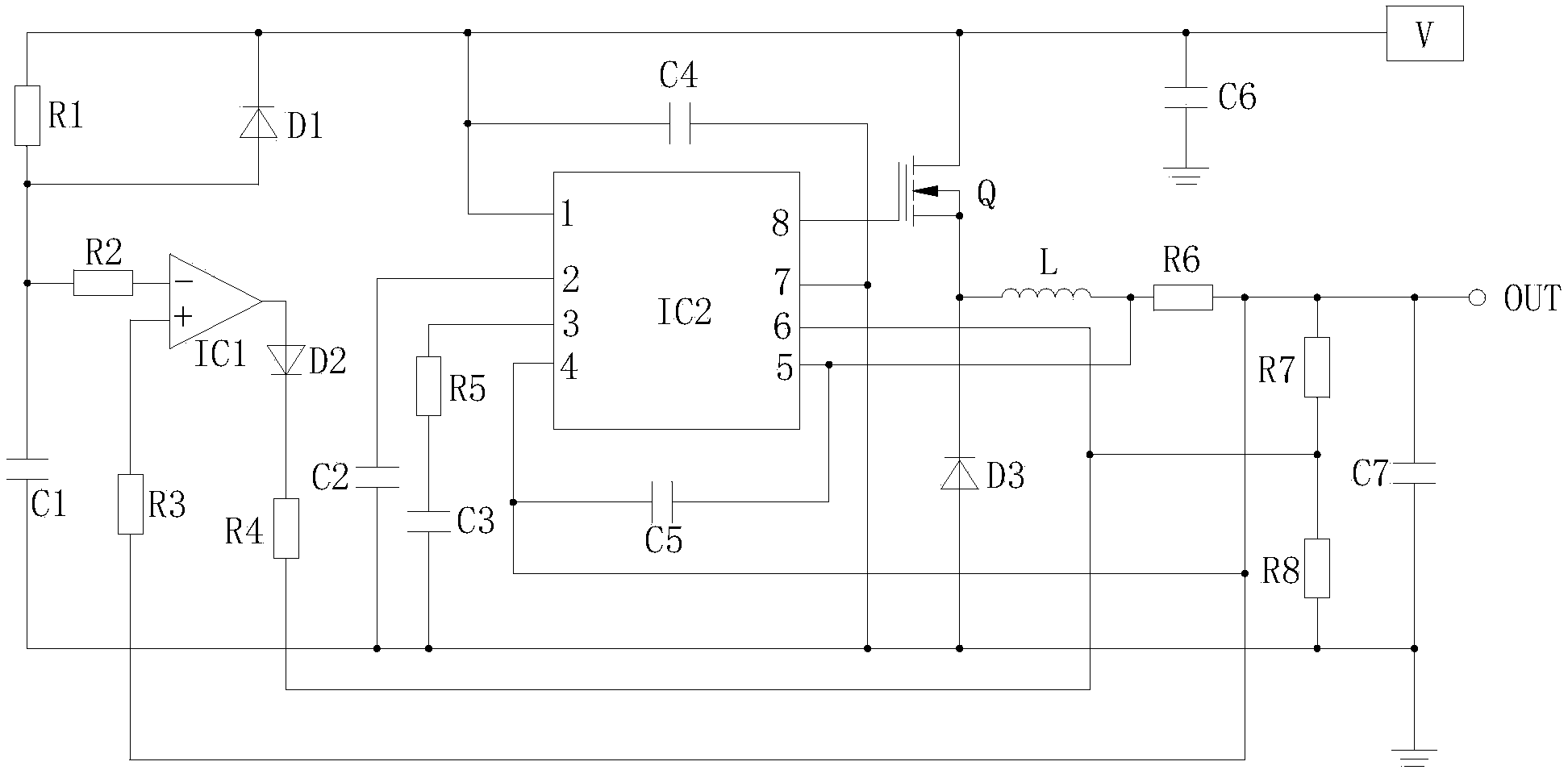

一种用于水处理装置的稳压电路，包括电源、第一电容至第七电容、第一 电阻至第八电阻、放大器、稳压控制器、第一二极管至第三二极管、电感和场 效应管，所述电源分别与所述第六电容的第一端、所述场效应管的漏极、所述 第四电容的第一端、所述稳压控制器的第一引脚端、所述第一二极管的负极和 所述第一电阻的第一端连接，所述第一电阻的第二端分别与所述第二电阻的第 一端、所述第一电容的第一端和所述第一二极管的正极连接，所述第二电阻的 第二端与所述放大器的反相输入端连接，所述放大器的同相输入端与所述第三 电阻的第一端连接，所述第三电阻的第二端分别与所述第六电阻的第一端、所 述第七电阻的第一端、所述第七电容的第一端、所述第五电容的第一端、所述 稳压控制器的第四引脚端和电压输出端连接，所述放大器的输出端与所述第二 二极管的正极连接，所述第二二极管的负极与所述第四电阻的第一端连接，所 述第四电阻的第二端分别与所述第七电阻的第二端、所述第八电阻的第一端和 所述稳压控制器的第六引脚端连接，所述第一电容的第二端分别与所述第二电 容的第一端、所述第三电容的第一端、所述第四电容的第二端、所述稳压控制 器的第七引脚端、所述第三二极管的正极、所述第八电阻的第二端和所述第七 电容的第二端连接后接地，所述第三二极管的负极分别与所述电感的第一端和 所述场效应管的源极连接，所述场效应管的栅极与所述稳压控制器的第八引脚 端连接，所述第二电容的第二端与所述稳压控制器的第二引脚端连接，所述第 三电容的第二端与所述第五电阻的第一端连接，所述第五电阻的第二端与所述 稳压控制器的第三引脚端连接，所述第五电容的第二端分别与所述电感的第二 端、所述第六电阻的第二端和所述稳压控制器的第五引脚端连接，所述第六电 容的第二端接地。
本发明的有益效果在于：
本发明为一种用于水处理装置的稳压电路，该电路为水处理装置提供稳定 的电压，避免了因电压不稳造成的电路损坏，保证了整个装置的正常工作，节 约了维修费用。
