申请日2013.10.17
公开(公告)日2014.06.04
IPC分类号E03C1/12
摘要
本实用新型公开了一种新型截流式污水处理设备，包括水池、排水管、连通器、阀门、污水处理器、储水桶、截门，所述排水管和连通器连接，所述连通器和阀门连接，所述阀门和污水处理器连接，所述污水处理器位于储水桶的上方，所述储水桶位于排水管的一侧，所述截门位于排水管上，所述水池和排水管连接。本实用新型打破以往污水处理的传统观念，采用新方法避免环境的污染和水资源的浪费，将洗菜、洗碗的水经过污水处理器过滤，滤掉杂物，过滤后的水会排到储水桶中，可以用于洗拖布、冲马桶等生活用水，更方便的是，污水处理器上方设有阀门，可以调节流水量的大小，这样再次利用就可以大大节约用水。
权利要求书
1.一种新型截流式污水处理设备，包括水池、排水管、连通器、阀门、污水处理器、储水桶、截门，其特征在于：所述排水管和连通器连接，所述连通器和阀门连接，所述阀门和污水处理器连接，所述污水处理器位于储水桶的上方，所述储水桶位于排水管的一侧，所述截门位于排水管上，所述水池和排水管连接。
2.根据权利要求1所述的一种新型截流式污水处理设备，其特征在于：所述水池和排水管使用螺纹连接。
3.根据权利要求1所述的一种新型截流式污水处理设备，其特征在于：所述污水处理器中设有过滤网。
4.根据权利要求1所述的一种新型截流式污水处理设备，其特征在于：所述截门设计为铜质把手状。
说明书
一种新型截流式污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种新型截流式污水处理设备。
背景技术
目前，市场上所销售的排污管道以及排水设施的一系列材料存在很多的局限性，一些排污设施很容易堵塞，造成很大的麻烦，而且在排水时造成水的浪费，现在所用的大多数污水设施大多是直通管，在炎热的夏季，污水会很容易变质产生异味，给生活带来烦恼，生活中每天洗菜、洗碗用要用大量的水，白白从排水管道流掉了，造成很大的浪费。
实用新型内容
针对上述问题，本实用新型旨在提供一种新型截流式污水处理设备。

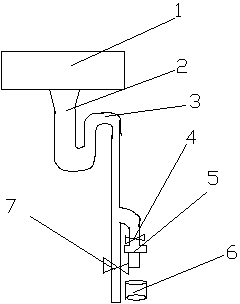

为实现该技术目的，本实用新型的方案是：一种新型截流式污水处理设备，包括水池、排水管，连通器、阀门、污水处理器、储水桶、截门，所述排水管和连通器连接，所述连通器和阀门连接，所述阀门和污水处理器连接，所述污水处理器位于储水桶的上方，所述储水桶位于排水管的一侧，所述截门位于排水管上，所述水池和排水管连接。
作为优选，所述水池和排水管使用螺纹连接。
作为优选，所述排水管采用可伸缩的塑料材质。
作为优选，所述污水处理器中设有过滤网。
作为优选，所述储水桶为可移动式不锈钢材质。
作为优选，所述阀门可随时调节水量的大小。
作为优选，所述截门设计为铜质把手状。
本实用新型打破以往污水处理的传统观念，采用新方法避免环境的污染和水资源的浪费，首先用过的水经过排水管进入连通器中，这样通过连通器的原理，在连通器中会储存一些水，防止下水道中水的异味通过排水管进入厨房，随之污水进入污水处理器中，将洗菜、洗碗的水经过污水处理器过滤，滤掉杂物，过滤后的水会排到储水桶中，这时储水桶中的清水就可以随意支配，可以用于洗拖布、冲马桶等生活用水，更方便的是，污水处理器上方设有阀门，可以调节流水量的大小，这样再次利用就可以大大节约用水。
