申请日2013.10.17
公开(公告)日2014.05.07
IPC分类号G05B19/042
摘要
本实用新型涉及一种工业水处理工控箱。本实用新型包括箱体，所述的箱体的正面安装箱门;所述的箱体的一个侧面向内凹陷成凹槽，所述的凹槽内具有通过翻转机构安装的信息显示屏;所述的工控箱体底面具有插槽和一对插孔;所述的工控箱体背面具有防震层;所述的工控箱体顶部安装挂梁;所述的工控箱体内安装电路板，所述的电路板上安装单片机、无线网络传输装置、AD/DA转换器和电源管理器，所述的无线网络传输装置连接一组无线传感器。本实用新型应用于工业水处理，防震、散热效果好，使用寿命长。
权利要求书
1.一种工业水处理工控箱，其组成包括：箱体，所述的箱体的正面安装箱门;其特征是：所述的箱体的一个侧面向内凹陷成凹槽，所述的凹槽内具有通过翻转机构安装的信息显示屏;所述的工控箱体底面具有插槽和一对插孔;所述的工控箱体背面具有防震层;所述的工控箱体顶部安装挂梁;所述的工控箱体内安装电路板，所述的电路板上安装单片机、无线网络传输装置、AD/DA转换器和电源管理器，所述的无线网络传输装置连接一组无线传感器。
2.根据权利要求1所述的工业水处理工控箱，其特征是：所述的电源管理器分别连接所述的单片机、无线网络传输装置和AD/DA转换器，所述的电路板还具有两个USB2.0接口，所述的USB2.0接口连通至工控机箱的表面。
3.根据权利要求1或2所述的工业水处理工控箱，其特征是：所述的插槽与插孔的连线形成三角形。
4.根据权利要求1或2所述的工业水处理工控箱，其特征是：所述的箱体表面，与安装所述的信息显示屏相对的一侧具有散热孔。
说明书
工业水处理工控箱
技术领域：
本实用新型涉及一种工业水处理工控箱。
背景技术：
工业水处理工控箱一般是在条件比较恶劣的环境中使用的机箱。它不同 于普通主机箱，它工作环境一般在噪音和灰尘等很多的地方。很多工控箱配 置简单只有底板和CPU的形式出现，几乎没有防震、散热、温湿度测量仪器， 缩短了工控箱的使用寿命。
发明内容：
本实用新型的目的是针对上述存在的问题提供一种工业水处理工控箱， 防震、散热效果好，使用寿命长。
上述的目的通过以下的技术方案实现：

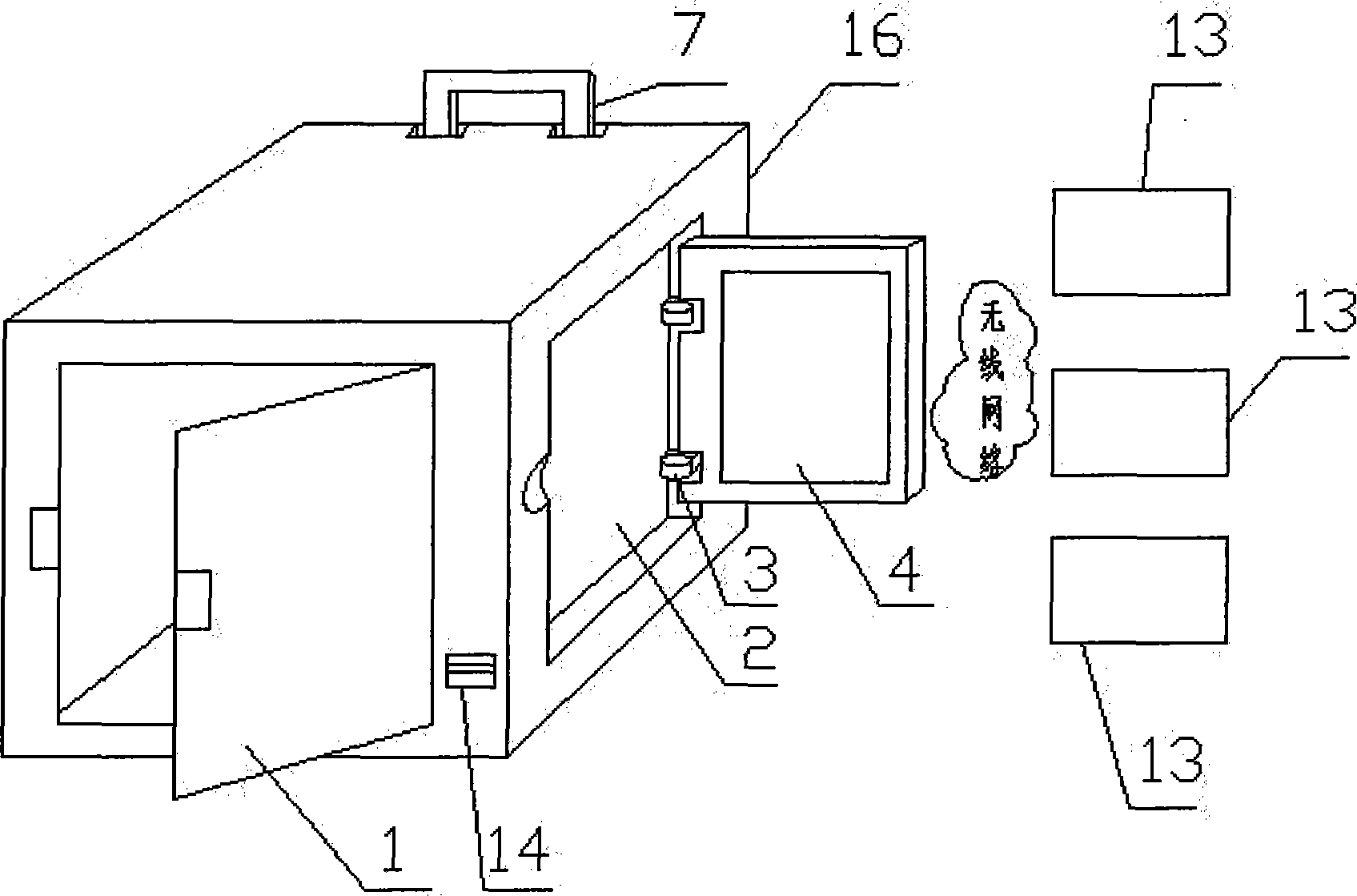

工业水处理工控箱，其组成包括：箱体，所述的箱体的正面安装箱门; 所述的箱体的一个侧面向内凹陷成凹槽，所述的凹槽内具有通过翻转机构安 装的信息显示屏;所述的工控箱体底面具有插槽和一对插孔;所述的工控箱 体背面具有防震层;所述的工控箱体顶部安装挂梁;所述的工控箱体内安装 电路板，所述的电路板上安装单片机、无线网络传输装置、AD/DA转换器和 电源管理器，所述的无线网络传输装置连接一组无线传感器。
所述的工业水处理工控箱，所述的电源管理器分别连接所述的单片机、 无线网络传输装置和AD/DA转换器，所述的电路板还具有两个USB2.0接口， 所述的USB2.0接口连通至工控机箱的表面。
所述的工业水处理工控箱，所述的插槽与插孔的连线形成三角形，保证 安装在支柱上的稳定性。
所述的工业水处理工控箱，所述的箱体表面，与安装所述的信息显示屏 相对的一侧具有散热孔。
本实用新型的有益效果：
1.本工业水处理工控箱主体采用优质的铝合金型材，铝合金具有质轻， 成本低，机械性受力度均匀的特点，铝合金容易加工和具有高度的散热性， 并在工控箱体的一侧设置能够将传感器信息数字化显示的显示屏，更有利于 机箱整体和显示屏的散热，保证整个装置的稳定工作，机器最大化的延长使 用年限，保证了工控箱的耐用程度。
2.本工业水处理工控箱的箱底部设置了安插支柱的插孔，而插孔的平面连 线形成了三角形，这样有利于与支柱间的固定，方便将整个工控箱设置到需 要测试和监控的水处理处，不受环境的限制;而工控箱体顶部的挂梁又可以 悬挂在钉子上，增加了整个装置的安放方式，方便工作人员获得所需数值。
3.本工业水处理工控箱前置了2个USB接口，可与移动存储设备相连接， 记录下每个操作的过程中记录下的数据，使工控箱的数据用即插即拔的U盘 存储，将更人性化。
4.本工业水处理工控箱的侧壁安装了能够转回到凹槽内的显示屏，无线传 感器测出的数据通过无线网络与工控箱体内的无线网络传输装置进行传输， 最后显示屏能够将数据直接显示出来上，方便工作人员阅读及查看，而装置 不工作时，有能够将显示屏转回到凹槽内，避免显示屏被损坏。
