申请日2013.10.17
公开(公告)日2014.04.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种制浆污水回收系统，包括收集制浆的污水的集水池和收集回收后的清水池，还包括初沉池、化学洗化池和二沉池，所述集水池和初沉池之间通过设置微滤机连接，初沉池和化学洗化池之间通过设置第一气浮机连接，化学洗化池和二沉池连接，二沉池和清水池之间通过设置第二气浮机连接。与现有技术相比，本实用新型的制浆污水回收系统采用进水气浮，出水气浮，中间厌氧生化曝气处理，本实用新型结构简单，能够使制浆污水达到零排放和循环使用目的，减少了环境的污染。
权利要求书
1.一种制浆污水回收系统，包括收集制浆的污水的集水池和收集回收后的清水池，其特征在于：还包括初沉池、化学洗化池和二沉池，所述集水池和初沉池之间通过设置微滤机连接，初沉池和化学洗化池之间通过设置第一气浮机连接，化学洗化池和二沉池连接，二沉池和清水池之间通过设置第二气浮机连接;所述的微滤机的出水口连接初沉池的进水口，初沉池的出水口连接第一气浮机的入口，初沉池的出渣口和第一气浮机的出渣口共同设置第三气浮机，初沉池的污泥排出口和第一气浮机的出渣口连接第三气浮机的入口，第一气浮机的出水口连接化学洗化池的入口，化学洗化池的出口连接二沉池的进水口，二沉池的出渣口连接第三气浮机的入口，二沉池的出水口连接第二气浮机的入口，第二气浮机的出水口连接清水池，第二气浮机的出渣口连接第三气浮机的第三气浮机的入口;所述的第三气浮机的出渣口设置污泥脱水机，第三气浮机的出渣口连接污泥脱水机的入口，污泥脱水机的出水口连接初沉池的入口。
2.根据权利要求1所述的制浆污水回收系统，其特征在于：所述的二沉池的出渣口同时连接化学洗化池的入口。
3.根据权利要求1所述的制浆污水回收系统，其特征在于：所述的化学洗化池由从上至下的酸化池、厌氧池和曝气池组成。
说明书
一种制浆污水回收系统
技术领域
本实用新型涉及污水回收技术领域，特别是一种制浆污水回收系统。
背景技术
传统麦草制浆用碱量高，产生的污水中COD量比较大，但是将这些污水直接排放会严重污染环境，而且浪费污水中资源。
发明内容
本实用新型的目的是要提供一种制浆污水回收系统，能够回收污水并循环使用。
为达到上述目的，本实用新型是按照以下技术方案实施的：

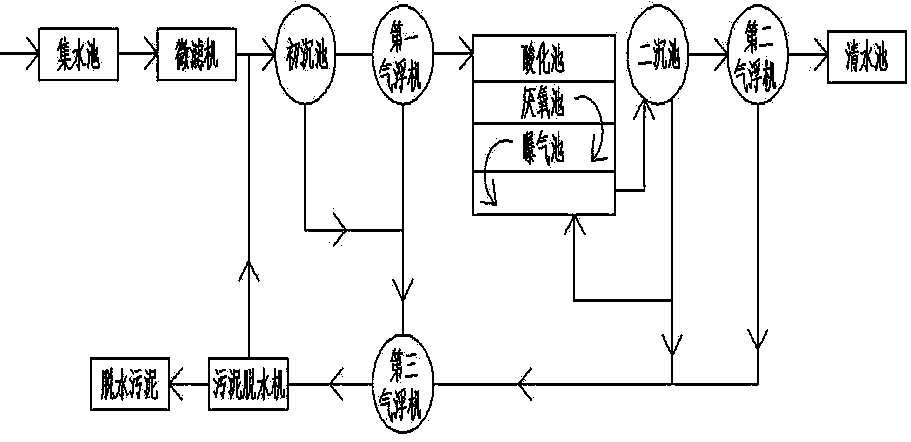

一种制浆污水回收系统，包括收集制浆的污水的集水池和收集回收后的清水池，还包括初沉池、化学洗化池和二沉池，所述集水池和初沉池之间通过设置微滤机连接，初沉池和化学洗化池之间通过设置第一气浮机连接，化学洗化池和二沉池连接，二沉池和清水池之间通过设置第二气浮机连接;所述的微滤机的出水口连接初沉池的进水口，初沉池的出水口连接第一气浮机的入口，初沉池的出渣口和第一气浮机的出渣口共同设置第三气浮机，初沉池的污泥排出口和第一气浮机的出渣口连接第三气浮机的入口，第一气浮机的出水口连接化学洗化池的入口，化学洗化池的出口连接二沉池的进水口，二沉池的出渣口连接第三气浮机的入口，二沉池的出水口连接第二气浮机的入口，第二气浮机的出水口连接清水池，第二气浮机的出渣口连接第三气浮机的第三气浮机的入口;所述的第三气浮机的出渣口设置污泥脱水机，第三气浮机的出渣口连接污泥脱水机的入口，污泥脱水机的出水口连接初沉池的入口。
进一步，所述的二沉池的出渣口同时连接化学洗化池的入口。
作为优选，所述的化学洗化池由从上至下的酸化池、厌氧池和曝气池组成。
与现有技术相比，本实用新型的制浆污水回收系统采用进水气浮，出水气浮，中间厌氧生化曝气处理，本实用新型结构简单，能够使制浆污水达到零排放和循环使用目的，减少了环境的污染。
