申请日2017.10.24
公开(公告)日2018.05.22
IPC分类号C02F1/40; C02F9/02
摘要
本实用新型提供了一种排水处理设备，排水处理设备包括：油水分离部，用于分离渗漏液体中的渗漏水和渗漏油;引导管路，引导管路的一端用于与存储有渗漏液体的集水井连通，引导管路的另一端与油水分离部连通，以将位于集水井内的渗漏液体导入油水分离部内;浮油感应器，浮油感应器设置在油水分离部上，以检测位于油水分离部内的浮油含量，并在检测到的浮油含量到达预定含量时发出除油报警信号。本实用新型的排水处理设备解决了现有技术中的生产排出水中含有油的问题。
权利要求书
1.一种排水处理设备，其特征在于，包括：
油水分离部(10)，用于分离渗漏液体中的渗漏水和渗漏油;
引导管路(20)，所述引导管路(20)的一端用于与存储有渗漏液体的集水井连通，所述引导管路(20)的另一端与所述油水分离部(10)连通，以将位于所述集水井内的渗漏液体导入所述油水分离部(10)内;
浮油感应器(30)，所述浮油感应器(30)设置在所述油水分离部(10)上，以检测位于所述油水分离部(10)内的浮油含量，并在检测到的所述浮油含量到达预定含量时发出除油报警信号。
2.根据权利要求1所述的排水处理设备，其特征在于，所述排水处理设备还包括：
排水管路(40)，所述排水管路(40)的一端与所述油水分离部(10)连通，所述排水管路(40)的另一端用于与污水管网连通，以将所述油水分离部(10)内分离出的渗漏水排放到所述污水管网内。

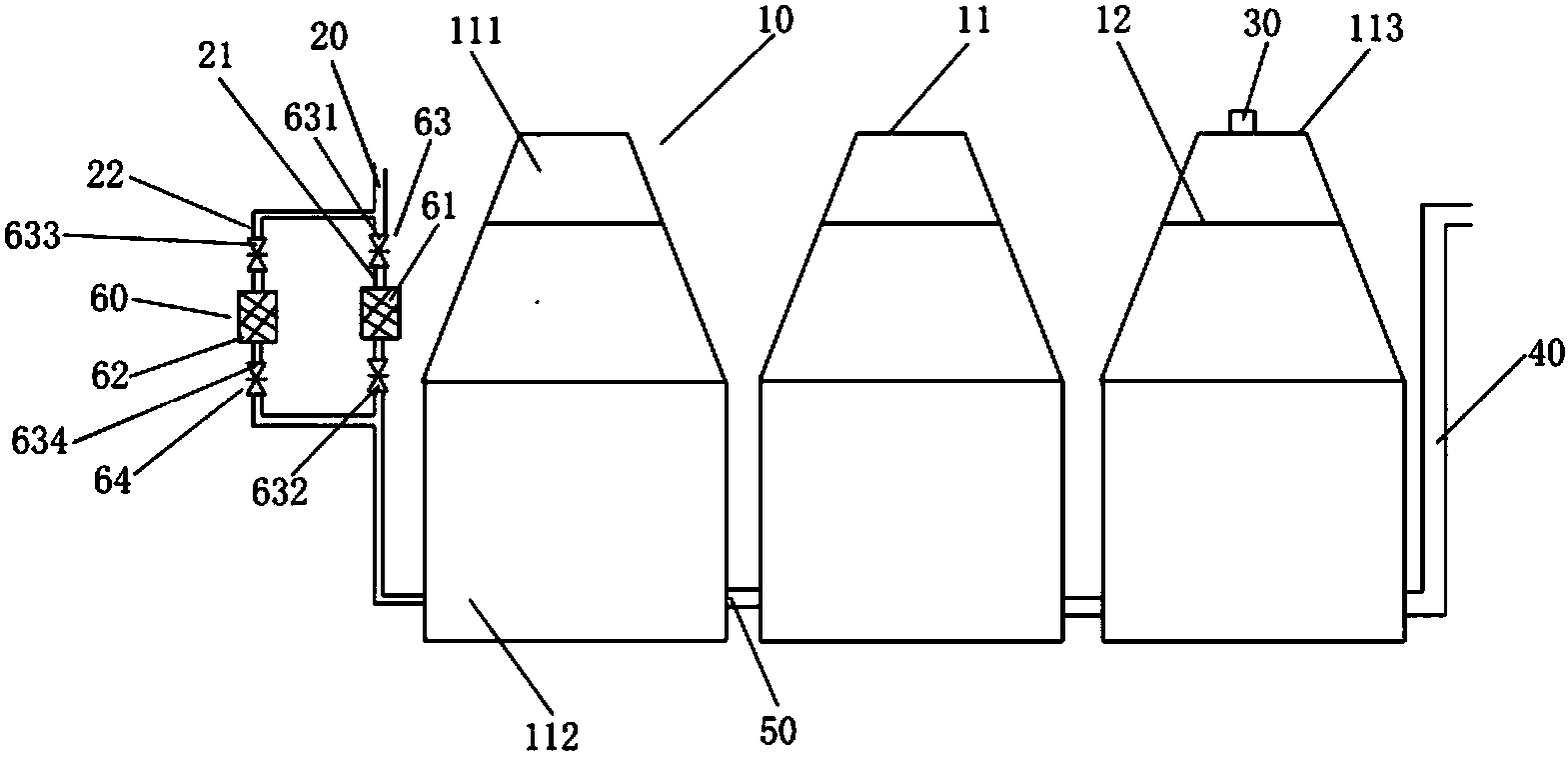

3.根据权利要求2所述的排水处理设备，其特征在于，所述油水分离部(10)包括多个油水分离箱(11)，多个所述油水分离箱(11)依次串联，以使渗漏液体依次经过各个所述油水分离箱(11)以进行逐次油水分离;其中，所述浮油感应器(30)安装在多个所述油水分离箱(11)中的其中一个所述油水分离箱(11)上。
4.根据权利要求3所述的排水处理设备，其特征在于，相邻两个所述油水分离箱(11)通过连通管路(50)连接，所述连通管路(50)与所述油水分离箱(11)的底部连接，以将经位于上游的所述油水分离箱(11)分离后的液体导入位于下游的所述油水分离箱(11)内。
5.根据权利要求3所述的排水处理设备，其特征在于，沿渗漏液体在多个所述油水分离箱(11)之间的流动方向，所述浮油感应器(30)设置在位于最下游的所述油水分离箱(11)的顶部，以检测该所述油水分离箱(11)内的浮油含量。
6.根据权利要求3所述的排水处理设备，其特征在于，所述油水分离箱(11)包括第一容纳空间(111)和第二容纳空间(112)，所述第一容纳空间(111)位于所述第二容纳空间(112)的上方，以使分离出的渗漏油浮在所述第一容纳空间(111)内以形成浮油;其中，所述第一容纳空间(111)为圆锥形，所述第二容纳空间(112)为圆柱形。
7.根据权利要求3所述的排水处理设备，其特征在于，所述油水分离箱(11)包括顶盖(113)，所述顶盖(113)上设置有检修口，以在所述浮油感应器(30)发出除油报警信号后通过所述检修口进行吸油处理。
8.根据权利要求1所述的排水处理设备，其特征在于，所述排水处理设备还包括：
过滤组件(60)，所述过滤组件(60)设置在所述引导管路(20)上，以过滤位于所述引导管路(20)内的渗漏液体内的杂质。
9.根据权利要求8所述的排水处理设备，其特征在于，所述引导管路(20)包括并联设置的第一支管(21)和第二支管(22)，所述过滤组件(60)包括第一过滤器(61)与第二过滤器(62)，所述第一过滤器(61)安装在所述第一支管(21)上，所述第二过滤器(62)设置在所述第二支管(22)上。
10.根据权利要求9所述的排水处理设备，其特征在于，所述排水处理设备还包括第一阀门组件(63)和第二阀门组件(64)，所述第一阀门组件(63)设置在所述第一支管(21)上以控制所述第一支管(21)的通断，所述第二阀门组件(64)设置在所述第二支管(22)上以控制所述第二支管(22)的通断。
说明书
排水处理设备
技术领域
本实用新型涉及环保装置领域，具体而言，涉及一种排水处理设备。
背景技术
目前，在水电厂的水轮发电机组运行过程中，水轮机顶盖、主轴密封等处会产生渗漏水，当渗漏水较大时会淹没水导轴承，造成润滑油(25#透平油)泄漏或机组轴密封损坏润滑油渗漏。此渗漏油会同渗漏水集中排至集水井，经水泵抽出，直排入尾水河道。
然而，根据新的环境保护法和水资源保护法的要求，水电厂生产用水应实现近零排放，故需将集水井内的生产渗漏水处理达标后再排放。
实用新型内容
本实用新型的主要目的在于提供一种排水处理设备，以解决现有技术中的生产排出水中含有油的问题。
为了实现上述目的，本实用新型提供了一种排水处理设备，包括：油水分离部，用于分离渗漏液体中的渗漏水和渗漏油;引导管路，引导管路的一端用于与存储有渗漏液体的集水井连通，引导管路的另一端与油水分离部连通，以将位于集水井内的渗漏液体导入油水分离部内;浮油感应器，浮油感应器设置在油水分离部上，以检测位于油水分离部内的浮油含量，并在检测到的浮油含量到达预定含量时发出除油报警信号。
进一步地，排水处理设备还包括：排水管路，排水管路的一端与油水分离部连通，排水管路的另一端用于与污水管网连通，以将油水分离部内分离出的渗漏水排放到污水管网内。
进一步地，油水分离部包括多个油水分离箱，多个油水分离箱依次串联，以使渗漏液体依次经过各个油水分离箱以进行逐次油水分离;其中，浮油感应器安装在多个油水分离箱中的其中一个油水分离箱上。
进一步地，相邻两个油水分离箱通过连通管路连接，连通管路与油水分离箱的底部连接，以将经位于上游的油水分离箱分离后的液体导入位于下游的油水分离箱内。
进一步地，沿渗漏液体在多个油水分离箱之间的流动方向，浮油感应器设置在位于最下游的油水分离箱的顶部，以检测该油水分离箱内的浮油含量。
进一步地，油水分离箱包括第一容纳空间和第二容纳空间，第一容纳空间位于第二容纳空间的上方，以使分离出的渗漏油浮在第一容纳空间内以形成浮油;其中，第一容纳空间为圆锥形，第二容纳空间为圆柱形。
进一步地，油水分离箱包括顶盖，顶盖上设置有检修口，以在浮油感应器发出除油报警信号后通过检修口进行吸油处理。
进一步地，排水处理设备还包括：过滤组件，过滤组件设置在引导管路上，以过滤位于引导管路内的渗漏液体内的杂质。
进一步地，引导管路包括并联设置的第一支管和第二支管，过滤组件包括第一过滤器与第二过滤器，第一过滤器安装在第一支管上，第二过滤器设置在第二支管上。
进一步地，排水处理设备还包括第一阀门组件和第二阀门组件，第一阀门组件设置在第一支管上以控制第一支管的通断，第二阀门组件设置在第二支管上以控制第二支管的通断。
本实用新型的排水处理设备通过设置油水分离部、引导管路和浮油感应器实现了水轮发电机组渗漏油水的分离处理，其中，油水分离部用于分离渗漏液体中的渗漏水和渗漏油，引导管路的一端用于与存储有渗漏液体的集水井连通，引导管路的另一端与油水分离部连通，以将位于集水井内的渗漏液体导入油水分离部内;浮油感应器设置在油水分离部上，以检测位于油水分离部内的浮油含量，并在检测到的浮油含量到达预定含量时发出除油报警信号。
该排水处理设备通过引导管路将集水井中的液体导入油水分离部，利用油和水的比重差异，由于油的比重轻，会浮于水面汇集到油水分离部内液位的顶部，形成油花或浮油，进而将进入油水分离部的渗漏液中的渗漏水和少量渗漏油分离，并且在浮油感应装置检测到浮油进行报警后对浮油进行处理，在渗漏液体满足环保排放要求后排放，该排水处理设备保证了水电厂电力生产安全环保运行，具有较强的生产实践意义。
