申请日2017.10.24
公开(公告)日2018.05.25
IPC分类号F04D7/00; F04D3/02; F04D29/00; F04D13/06
摘要
本实用新型涉及一种新型污泥螺杆泵，包括底架、支板、第一端盖、螺旋筒、长螺杆、第二端盖、出泥管、出料筒、联轴罩、蒙盖、减速器、电机、螺旋杆和腔盖;本实用新型具备搅拌和打碎的功能，能将较大体积的泥块打碎并搅拌，避免了螺旋筒的损坏，延长了螺旋筒的使用寿命，同时也避免了外部输出管道的阻塞，提高了工作效率。
权利要求书

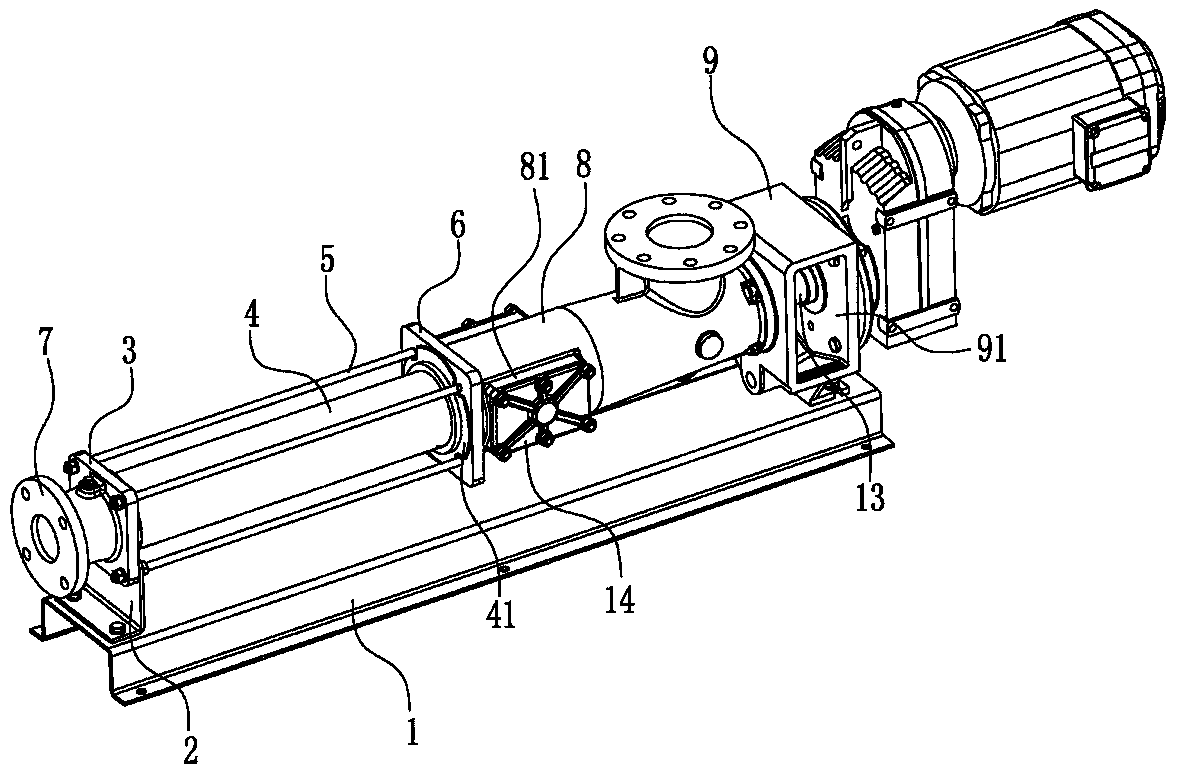

1.一种新型污泥螺杆泵，包括底架、支板、第一端盖、螺旋筒、长螺杆、第二端盖、出泥管、出料筒、联轴罩、蒙盖、减速器、电机、螺旋杆和腔盖，其特征在于，所述底架的上平面一侧固定有支板，所述支板的外侧平面上固定有竖直分布的第一端盖，所述第一端盖通过四个长螺杆与第二端盖相互连接，所述第二端盖与第一端盖相互平行设置，所述第一端盖与第二端盖之间还固定有螺旋筒，所述螺旋筒的两端均成型有一个相互对称分布的翻边盖，两个所述翻边盖分别贴合固定在第一端盖和第二端盖的内侧平面中心;所述出料筒上成型有搅拌筒，所述搅拌筒的一端固定在第二端盖的外侧平面中心，所述搅拌筒与螺旋筒的内部相互连通。
2.根据权利要求1所述的一种新型污泥螺杆泵，其特征在于，所述第一端盖的外侧平面中心固定有出泥管，所述出泥管与螺旋筒的内部相互连通。
3.根据权利要求1所述的一种新型污泥螺杆泵，其特征在于，所述搅拌筒的另一端向外成型有输出筒，所述输出筒的上侧表面上向上成型有进泥管，所述进泥管的另一端成型有法兰圈。
4.根据权利要求1所述的一种新型污泥螺杆泵，其特征在于，所述搅拌筒的两侧表面上均向外成型有一个相互对称分布的清理腔，每个所述清理腔的外端均装设有一个腔盖。
5.根据权利要求3所述的一种新型污泥螺杆泵，其特征在于，所述输出筒的另一端固定在联轴罩的一侧平面上，所述联轴罩的下端固定在底架的上平面另一侧，所述联轴罩的另一侧平面上装设有减速器，所述减速器的另一侧平面上装设有电机。
6.根据权利要求5所述的一种新型污泥螺杆泵，其特征在于，所述电机的转动轴与减速器的输入轴相连接，所述减速器的输出轴穿过联轴罩上对应位置处的通孔并与螺旋杆的一端相连接;所述螺旋杆的另一端依次插入连接在出料筒和螺旋筒中。
7.根据权利要求1所述的一种新型污泥螺杆泵，其特征在于，所述螺旋杆上还套设有蒙盖，所述蒙盖固定在联轴罩中靠近出料筒侧的内壁上。
8.根据权利要求1所述的一种新型污泥螺杆泵，其特征在于，所述联轴罩的两侧均开设有一个观察孔。
9.根据权利要求1所述的一种新型污泥螺杆泵，其特征在于，所述螺旋杆的中部外侧向外成型有两个第一刀片组合和两个第二刀片组合，所述两个第一刀片组合和两个第二刀片组合相互间隔分布且位于搅拌筒的内部;所述第一刀片组合包括两个对称分布的第一刀片，所述第二刀片组合包括两个对称分布的第二刀片，任意一个所述第一刀片与任意一个所述第二刀片之间均成直角。
说明书
一种新型污泥螺杆泵
技术领域
本实用新型涉及一种新型污泥螺杆泵。
背景技术
污泥螺杆泵是一种单螺杆式输运泵, 它能使污泥污水沿螺旋槽由吸入口并推移至排出口，以往的污泥螺杆泵缺少搅拌和打碎的功能，较大体积的泥块若不经过搅拌和打碎，容易损坏螺旋筒，减少了螺旋筒的使用寿命，而且容易外部输出管道的阻塞，阻塞后需要停机后进行疏通，使得工作效率较低，有待于进一步改进。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种具备搅拌和打碎的功能，避免了螺旋筒的损坏，延长了螺旋筒的使用寿命，同时也避免了外部输出管道的阻塞，提高了工作效率的新型污泥螺杆泵。
本实用新型解决上述技术问题所采用的技术方案为：一种新型污泥螺杆泵，包括底架、支板、第一端盖、螺旋筒、长螺杆、第二端盖、出泥管、出料筒、联轴罩、蒙盖、减速器、电机、螺旋杆和腔盖，其特征在于，所述底架的上平面一侧固定有支板，所述支板的外侧平面上固定有竖直分布的第一端盖，所述第一端盖通过四个长螺杆与第二端盖相互连接，所述第二端盖与第一端盖相互平行设置，所述第一端盖与第二端盖之间还固定有螺旋筒，所述螺旋筒的两端均成型有一个相互对称分布的翻边盖，两个所述翻边盖分别贴合固定在第一端盖和第二端盖的内侧平面中心;所述出料筒上成型有搅拌筒，所述搅拌筒的一端固定在第二端盖的外侧平面中心，所述搅拌筒与螺旋筒的内部相互连通。
优选地，所述第一端盖的外侧平面中心固定有出泥管，所述出泥管与螺旋筒的内部相互连通。
优选地，所述搅拌筒的另一端向外成型有输出筒，所述输出筒的上侧表面上向上成型有进泥管，所述进泥管的另一端成型有法兰圈。
优选地，所述搅拌筒的两侧表面上均向外成型有一个相互对称分布的清理腔，每个所述清理腔的外端均装设有一个腔盖。
优选地，所述输出筒的另一端固定在联轴罩的一侧平面上，所述联轴罩的下端固定在底架的上平面另一侧，所述联轴罩的另一侧平面上装设有减速器，所述减速器的另一侧平面上装设有电机。
优选地，所述电机的转动轴与减速器的输入轴相连接，所述减速器的输出轴穿过联轴罩上对应位置处的通孔并与螺旋杆的一端相连接;所述螺旋杆的另一端依次插入连接在出料筒和螺旋筒中。
优选地，所述螺旋杆上还套设有蒙盖，所述蒙盖固定在联轴罩中靠近出料筒侧的内壁上。
优选地，所述联轴罩的两侧均开设有一个观察孔。
优选地，所述螺旋杆的中部外侧向外成型有两个第一刀片组合和两个第二刀片组合，所述两个第一刀片组合和两个第二刀片组合相互间隔分布且位于搅拌筒的内部;所述第一刀片组合包括两个对称分布的第一刀片，所述第二刀片组合包括两个对称分布的第二刀片，任意一个所述第一刀片与任意一个所述第二刀片之间均成直角。
与现有技术相比，本实用新型的优点在于：以往的污泥螺杆泵缺少搅拌和打碎的功能，较大体积的泥块若不经过搅拌和打碎，容易损坏螺旋筒，减少了螺旋筒的使用寿命，而且容易外部输出管道的阻塞，阻塞后需要停机后进行疏通，使得工作效率较低;本实用新型具备搅拌和打碎的功能，能将较大体积的泥块打碎并搅拌，避免了螺旋筒的损坏，延长了螺旋筒的使用寿命，同时也避免了外部输出管道的阻塞，提高了工作效率。
