申请日2014.01.06
公开(公告)日2015.07.08
IPC分类号B01D29/13; B01D29/70; C02F1/28; C02F1/42; C02F9/06
摘要
本发明提出了一种反冲洗水处理器，包括反冲洗过滤器组和半自动清洗过滤器;反冲洗过滤器组包括至少三个依次连接的过滤器，前一级过滤器的出水管与后一级过滤器的进水管相连，其中第一级过滤器的进水管通过进水阀与总进水管相连，最后一级过滤器的出水管与半自动清洗过滤器的进水管及反冲洗管相连，反冲洗管通过反冲洗阀与总进水管相连;过滤器底部设有反冲洗出水管，反冲洗出水管通过反冲洗出水阀与总反冲洗出水管相连。本发明具有反冲洗功能，减少拆卸，节省水资源;可以生产弱碱性水，改变水的酸碱度，调节人体pH值平衡;富氧，改善口感;结构简单，无需用电，省工、省力、节约成本。
权利要求书
1.一种反冲洗水处理器，其特征在于：包括反冲洗过滤器组和半自动清洗 过滤器：
所述反冲洗过滤器组包括至少三个依次连接的过滤器，前一级过滤器的出 水管与后一级过滤器的进水管相连，其中第一级过滤器的进水管通过进水阀与 总进水管相连，最后一级过滤器的出水管与所述半自动清洗过滤器的进水管及 反冲洗管相连，所述反冲洗管通过反冲洗阀与总进水管相连;
所述过滤器底部设有反冲洗出水管，所述反冲洗出水管通过反冲洗出水阀 与总反冲洗出水管相连。
2.如权利要求1所述的一种反冲洗水处理器，其特征在于：所述半自动清 洗过滤器包括壳体，所述壳体上设有可拆卸的壳盖，所述壳体内设有滤芯，所 述滤芯设有顶盖和底盖，所述滤芯与所述壳盖顶部和所述壳体底部之间均留有 空隙;
所述滤芯内设有第一出水管，所述第一出水管穿过所述滤芯底部延伸至所 述壳体底部，并伸出至所述壳体外部，位于所述壳体外部的所述第一出水管上 设有阀门;位于所述壳体底部位置的所述第一出水管上设有密封垫;位于所述 滤芯底部与所述壳体底部之间的所述第一出水管上设有废水进水口和弹簧，所 述第一出水管内的所述废水进水口上部设有阻堵;
所述第一出水管位于所述滤芯内的部分带有滤水孔，所述第一出水管的上 端伸出所述滤芯顶部;
所述壳盖上设有进水管和第二出水管;所述第二出水管与所述第一出水管 的上端通过螺杆密封连接，且二者之间留有缝隙;
所述壳体内设有长度不小于所述滤芯长度的磨料块，所述磨料块与所述滤 芯外表面接触;所述壳体内设有阻挡所述磨料块的挡板。
3.如权利要求2所述的一种反冲洗水处理器，其特征在于：所述滤芯为硅 藻土滤芯。
4.如权利要求1-3任意一项所述的一种反冲洗水处理器，其特征在于：所 述反冲洗过滤器组包括至少一个采用电解球滤芯的过滤器。
5.如权利要求4所述的一种反冲洗水处理器，其特征在于：所述反冲洗过 滤器组包括至少一个采用离子交换树脂滤芯的过滤器。
6.如权利要求5所述的一种反冲洗水处理器，其特征在于：所述反冲洗过 滤器组包括至少一个采用椰壳活性炭滤芯的过滤器。
7.如权利要求6所述的一种反冲洗水处理器，其特征在于：所述反冲洗过 滤器组包括5个过滤器。
8.如权利要求7所述的一种反冲洗水处理器，其特征在于：所述5个过滤 器和1个半自动清洗过滤器呈3个一排的两列平行设置。
9.如权利要求8所述的一种反冲洗水处理器，其特征在于：所述进水阀和 所述反冲洗阀通过一个三通阀实现。
说明书
一种反冲洗水处理器
技术领域
本发明涉及净水器领域，特别是涉及一种反冲洗水处理器。
背景技术
净水器的滤芯在使用一段时间后，杂质会吸附在滤芯外表面或进入滤孔， 逐渐对滤芯形成堵塞，从而导致过滤和吸附效果明显下降;而且，随着滤芯截 留下来的杂质越来越多，往往会使滤芯杂质的污染程度超过饮用水本身的污染 程度，从而使滤芯成为新的污染源。净水器的滤芯使用一段时间后需要进行清 洗和更换。
现有净水器滤芯的清洗过程是将滤芯从净水器内取出，在净水器外部进行 清洗操作，清洗完毕之后再将其安装到净水器内。这种清洗方法费时费力，操 作复杂，而且，很容易会带来二次污染，例如，人手拿滤芯时对滤芯的污染， 滤芯放置器皿也会对滤芯产生二次污染。目前也有极少数研发了带有反冲洗功 能的净水器，但是多数净水器的反冲洗管路设计比较复杂，成本较高，清洗效 果不佳。
发明内容
本发明提出一种反冲洗水处理器，解决了现有技术中反冲洗管路设计复杂、 清洗效果不佳的问题。
本发明的技术方案是这样实现的：
一种反冲洗水处理器，包括反冲洗过滤器组和半自动清洗过滤器：

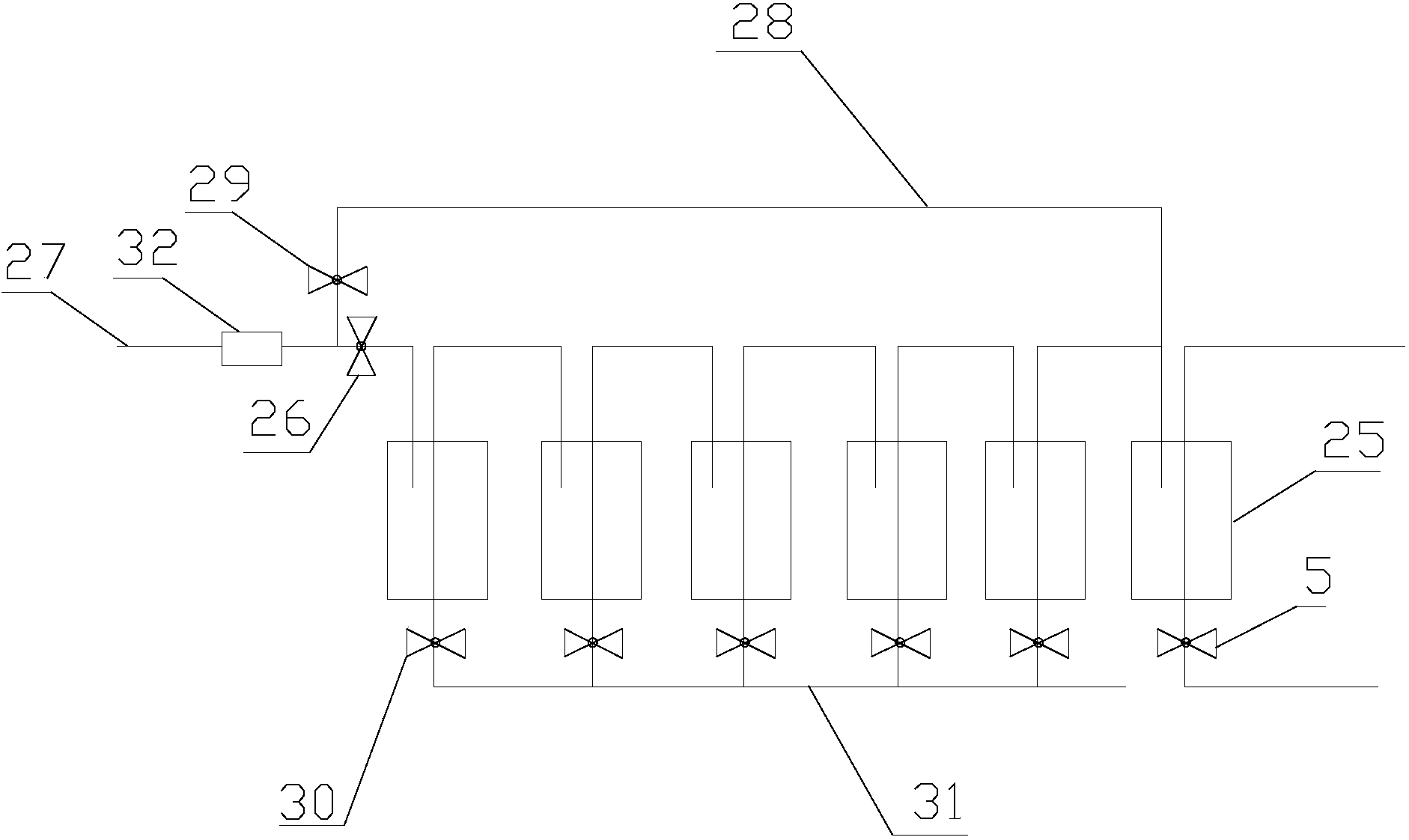

所述反冲洗过滤器组包括至少三个依次连接的过滤器，前一级过滤器的出 水管与后一级过滤器的进水管相连，其中第一级过滤器的进水管通过进水阀与 总进水管相连，最后一级过滤器的出水管与所述半自动清洗过滤器的进水管及 反冲洗管相连，所述反冲洗管通过反冲洗阀与总进水管相连;
所述过滤器底部设有反冲洗出水管，所述反冲洗出水管通过反冲洗出水阀 与总反冲洗出水管相连。
进一步地，所述半自动清洗过滤器包括壳体，所述壳体上设有可拆卸的壳 盖，所述壳体内设有滤芯，所述滤芯设有顶盖和底盖，所述滤芯与所述壳盖顶 部和所述壳体底部之间均留有空隙;
所述滤芯内设有第一出水管，所述第一出水管穿过所述滤芯底部延伸至所 述壳体底部，并伸出至所述壳体外部，位于所述壳体外部的所述第一出水管上 设有阀门;位于所述壳体底部位置的所述第一出水管上设有密封垫;位于所述 滤芯底部与所述壳体底部之间的所述第一出水管上设有废水进水口和弹簧，所 述第一出水管内的所述废水进水口上部设有阻堵;
所述第一出水管位于所述滤芯内的部分带有滤水孔，所述第一出水管的上 端伸出所述滤芯顶部;
所述壳盖上设有进水管和第二出水管;所述第二出水管与所述第一出水管 的上端通过螺杆密封连接，且二者之间留有缝隙;
所述壳体内设有长度不小于所述滤芯长度的磨料块，所述磨料块与所述滤 芯外表面接触;所述壳体内设有阻挡所述磨料块的挡板。
进一步地，所述滤芯为硅藻土滤芯。
进一步地，所述反冲洗过滤器组包括至少一个采用电解球滤芯的过滤器。
进一步地，所述反冲洗过滤器组包括至少一个采用离子交换树脂滤芯的过 滤器。
进一步地，所述反冲洗过滤器组包括至少一个采用椰壳活性炭滤芯的过滤 器。
进一步地，所述反冲洗过滤器组包括5个过滤器。
进一步地，所述5个过滤器和1个半自动清洗过滤器呈3个一排的两列平 行设置。
进一步地，所述进水阀和所述反冲洗阀通过一个三通阀实现。
本发明的有益效果为：
1、具有反冲洗功能，减少拆卸，节省水资源。
2、可以生产弱碱性水，改变水的酸碱度，调节人体PH值平衡;富氧，改 善口感，生产健康可口的活化水。
3、结构简单，组合式集约化设计，体积小，便于摆放，可立放、仰放或侧 放。
4、无需用电，省工、省力、节约成本。
