申请日2014.01.06
公开(公告)日2014.08.13
IPC分类号F25B30/06; F25B27/02
摘要

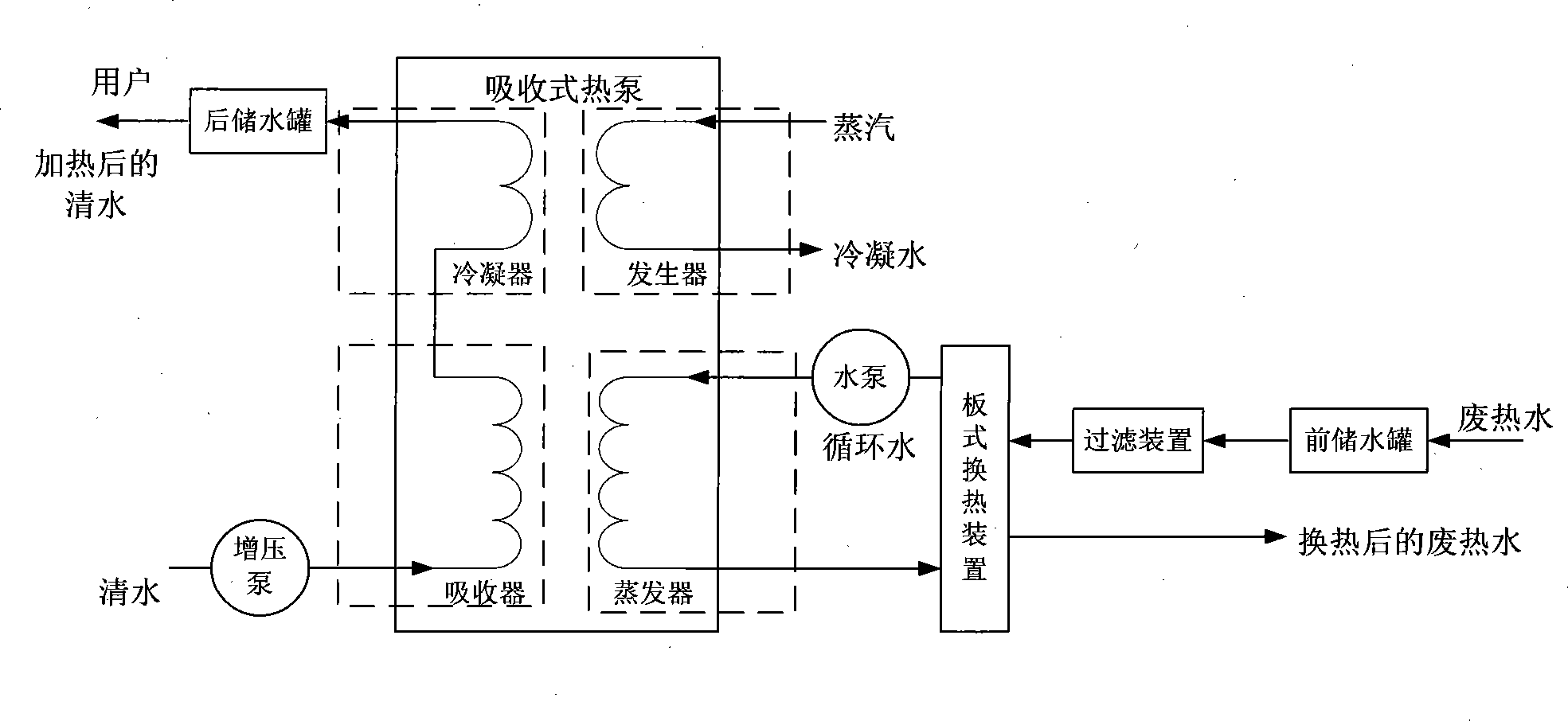

本实用新型提出了一种针对印染厂的低温废水不连续的余热回收系统，包括吸收式热泵、前储水罐、过滤装置、后储水罐、水泵、增压泵以及板式换热装置，其中非连续的印染厂废热水通过前储水罐存储后，变为连续的废热水，再通过过滤装置去除杂质后，与板式换热装置相连，经过板式换热装置后变为低温废水，自来水经过吸收式热泵的蒸发器、水泵和板式换热装置形成循环水，低温清水经过增压泵后，通过吸收式热泵的吸收器部分，进行吸热后，经过吸收式热泵的冷凝器部分输出，输出的高温清水经过后储水罐供给用户，以满足用户所需工艺要求，本实用新型所述系统具有废热水利用连续，且热能回收利用效率高，节能减排等优点。
权利要求书
1.一种针对印染厂的低温废水不连续的余热回收系统，其特征在于：包括吸收式热泵、前储水罐、过滤装置、后储水罐、水泵、增压泵以及板式换热装置，其中吸收式热泵分为发生器部分、蒸发器部分、吸收器部分以及冷凝器部分，发生器部分的输入为印染厂外接蒸汽，输出为冷凝水;蒸发器部分的输出与板式换热装置相连，蒸发器部分的输入为自来水，自来水通过吸收式热泵的蒸发器、水泵以及板式换热装置形成循环水，该循环水从板式换热装置吸热，将热量带入蒸发器后释放热量，然后再回到板式换热装置吸热;印染厂的废热水通过前储水罐存储后，变为连续的废热水，再经过过滤装置滤除杂质后，作为板式换热装置的输入，通过板式换热装置换热后变为低温的废热水输出，即废热水通过前储水罐和过滤装置后在板式换热装置中其热量不断被吸收，然后释放到蒸发器中，这些热量通过吸收式热泵用来加热进入吸收器的低温清水;低温清水通过增压泵后作为吸收式热泵的吸收器部分的输入，吸收器部分的输出与冷凝器的输入相连;加压后的低温清水经过吸收式热泵换热后作为冷凝器的输出，变为加热后的清水，经过后储水罐后，供给用户。
说明书
一种针对印染厂的低温废水不连续的余热回收系统
技术领域
本实用新型涉及一种印染厂余热回收装置，尤其涉及一种针对印染厂的低温废水不连续的余热回收系统。
背景技术
印染厂低温废水通过处理系统或直接排放形成巨大的热能损失，使印染厂能量利用率低下，不仅造成大量能源浪费，同时也严重地污染了环境。印染厂的废水排放，是我国乃至世界普遍存在的问题。然而，随着热泵技术的发展，特别是大型高温水源热泵的问世，使得印染厂低温废水余热回收将成为可能。另外，吸收式热泵式是依靠驱动热源运行，吸收低温热源水的温度将其转移给中温水的设备，在机组运行时是连续不断地吸收低温热源的温度的，但是当低温热源水出现断流时，也就是不能连续提供热量，而此时的机组仍然在不断吸热，那么吸收式热泵低温进水口前端的换热器的温度就会急剧下降，直至管内残留的水结冰，水结成冰后体积会变大，从而撑破低温换热装置，整个系统瘫痪，而且目前的印染厂中的废热水存在非连续且含有大量杂质的问题，极大影响着板式换热器的效率，难以满足用户对热水不连续的需求。
实用新型内容
本实用新型的技术解决问题是：针对现有技术中用水所需不连续且废热水含杂质的问题，提供了一种针对印染厂的低温废水不连续的余热回收系统。
本实用新型的技术解决方案为：一种针对印染厂的低温废水不连续的余热回收系统，包括吸收式热泵、前储水罐、过滤装置、后储水罐、水泵、增压泵以及板式换热装置，其中吸收式热泵分为发生器部分、蒸发器部分、吸 收器部分以及冷凝器部分，发生器部分的输入为印染厂外接蒸汽，输出为冷凝水;蒸发器部分的输出与板式换热装置相连，蒸发器部分的输入为自来水，自来水通过吸收式热泵的蒸发器、水泵以及板式换热装置形成循环水，该循环水从板式换热装置吸热，将热量带入蒸发器后释放热量，然后再回到板式换热装置吸热;印染厂的废热水通过前储水罐存储后，变为连续的废热水，再经过过滤装置滤除杂质后，作为板式换热装置的输入，通过板式换热装置换热后变为低温的废热水输出，即废热水通过前储水罐和过滤装置后在板式换热装置中其热量不断被吸收，然后释放到蒸发器中，这些热量通过吸收式热泵用来加热进入吸收器的低温清水;低温清水通过增压泵后作为吸收式热泵的吸收器部分的输入，吸收器部分的输出与冷凝器的输入相连;加压后的低温清水经过吸收式热泵换热后作为冷凝器的输出，变为加热后的清水，经过后储水罐后，供给用户，以满足用户生产对用水不连续的要求，节约了这部分清水温升所需要消耗的蒸汽，达到节能的目的。
本实用新型与现有技术相比的优点在于：本实用新型通过吸收式热泵的热交换方式实现余热回收，回收印染厂废热水，废热水通过前储水罐将废热水变为连续，然后经过过滤装置可以将大量杂质滤除，提高板式换热器的换热效率，同时利用后储水罐的储水功能，以满足用户对生产工艺用水不连续的需求，整套系统实现废水回收利用和供热，提高废水利用率，有效节约能源。
