申请日2013.10.25
公开(公告)日2014.02.12
IPC分类号C02F1/24; C02F1/40
摘要

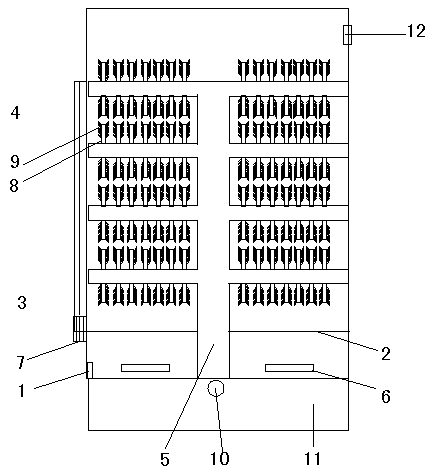

本发明公开一种去除餐饮废水中油脂的装置，它包括进水口(1)、过滤网(2)、油脂输送管(5)、微气泡发生器(6)、反冲洗装置(8)、出水口(12)，过滤网(2)上方自下而上依次设置两陶瓷吸附装置(3)、两柚皮吸附装置(4)，每个吸附装置相隔0.5m，与油脂输送管(5)相连，通过吸附装置的吸附棒(8)高速旋转，使吸附装置内产生负压，从而使得废水的油脂渗透进入刷毛(9)、吸附棒(8)、吸附装置的圆柱体内，由油脂输送管(5)进入集油区(11)，不含油脂的废水则有出水口(12)排出。本发明实现了集油的连续性，且无二次污染，处理效率高，值得推广。
权利要求书
1.一种去除餐饮废水中油脂的装置，其特征在于：它包括进水口(1)、过滤网(2)、油脂输送管(5)、微气泡发生器(6)、反冲洗装置(8)、出水口(12)，过滤网(2)上方自下而上依次设置两套陶瓷吸附棒(3)、两套柚子皮吸附装置(4)，每套吸附装置相隔0.5m，与油脂输送管(5)相连。
2.根据权利要求1所述的一种去除餐饮废水中油脂的装置，其特征在于：所述的陶瓷吸附装置(3)中为均采用空心圆柱形，上面设有 直径为2cm的吸附棒(8)和表面布有孔径为10~20nm的微孔。
3.根据权利要求1所述的一种去除餐饮废水中油脂的装置，其特征在于：所述的吸附棒(8)为空心结构，其上设有许多毛刷(9)，其表面布满孔径为20~30nm的微孔，通过吸附棒(8)高速旋转产生负压，使油脂能迅速渗透进入刷毛(9)，并通过刷毛(9)依次进入吸附棒(8)、吸附装置中。
4.根据权利要求1所述的一种去除餐饮废水中油脂的装置，其特征在于：所述的油脂输送管(5)通过自动调压器(10)控制其内压力，使得吸附装置中的油脂向油脂输送管(5)内移动，最终通过油脂输送管(5)进入集油区(11)，而废水通过吸附装置上的微孔流出，最终由出水口(12)排出。
说明书
一种去除餐饮废水中油脂的装置
技术领域
本发明涉及一种去除油脂的装置，具体涉及一种去除餐饮废水中油脂的装置，涉及废水处理领域。
背景技术
随着人们生活水平的提高，人们对饮食的追求越来越高，各种饮食餐厅、厨房、食品加工厂迅速崛起，从这些餐厅、厨房、食品加工厂等排出的废水越来越多，而废水中含有大量的动植物性的油脂，如果将这些废水油脂不经处理直接排放到下水道或者江河湖海，会堵塞下水道、会使湖泊水质浑浊、甚至变质而发生恶臭，严重影响了环境质量，且废水中的细菌还会成为疾病的传播源，严重影响人们的身心健康。
目前，废油脂的清理方法一般采用气浮除油的方法，通过对油脂进行过滤，然后利用微气泡发生器使得油脂上浮，最终把油脂集中起来进行进一步处理。这种方法存在很多问题：1.需要频繁的更换过滤网或者过滤器;2.通过气浮方法来使油脂上浮，并不能完全去除废水中的油脂，而且设备庞大，占地面大，浪费人力、物力、财力。果果委托专业除油公司进行废油脂的去除收集，存在很大的费用问题。
本发明提供的装置利用微气泡发生器使废水中的油脂上浮、集中，通过吸附装置将油脂统一吸附进入吸附装置的圆柱管内，而废水则从圆柱管的微孔中流出，油脂最终通过输送管将油脂集中收集，装置的投资低、占地面积小，不仅适合家庭使用，也适用于各餐厅及食品加工厂，值得推广。
发明内容
本发明在于解决气浮除油法除油不彻底、设备投资高、难清理的技术问题，提供一种方法简便、处理效率高、投资少的餐饮废水油脂的去除装置。
为了解决上述技术问题，本发明采用如下技术方案：一种去除餐饮废水中油脂的装置，它包括进水口(1)、过滤网(2)、油脂输送管(5)、微气泡发生器(6)、反冲洗装置(8)、出水口(12)，过滤网(2)上方自下而上依次设置两陶瓷吸附装置(3)、两柚皮吸附装置(4)，每个吸附装置相隔0.5m，均与电机(7)、油脂输送管(5)相连。
所述的陶瓷吸附装置(3)、柚皮吸附装置(4)为均采用空心圆柱形，上面设有许多直径为2cm的吸附棒(8)和孔径为10~20nm的微孔。
所述的吸附棒(8)为空心结构，其上设有许多刷毛(9)，刷毛(9)上布满孔径为20~30nm的微孔，通过电机(7)使吸附棒(8)能高速旋转产生负压，使油脂能迅速渗透进入刷毛(9)，并通过刷毛(9)依次进入吸附棒(8)、吸附装置中。
所述的油脂输送管(5)通过自动调压器(10)控制其内压力，使得吸附装置中的油脂向油脂输送管(5)内移动，最终通过油脂输送管(5)进入集油区(11)，而废水通过吸附装置上的微孔流出，最终由出水口(12)排出。
所述的微纳米气泡发生器(6)可产生大量微纳米气泡，气泡与油粒充分接触后，不断上浮。
本发明的原理在于：先通过过滤网(2)将大块废物过滤下来，通过反冲洗装置(3)可以避免过滤网(2)堵塞，以及堵塞后产生的一系列问题，过滤后的废水利用微纳米臭氧发生器(11)将废水中的油脂不断不断上浮，上浮的油脂在靠近多层吸附装置附近时，受吸附装置产生的负压影响，迅速渗透进入刷毛(9)，并通过刷毛(9)、吸附棒(8)进入吸附装置的圆柱体内，最终通过油脂输送管(5)进入集油区(11)，而不含油脂的废水最终由出水口(12)排出。
本发明与目前技术相比的有益效果在于：
1.采用装置一体化，减少了占地面积，目前的除油装置多采用多个筒体装置结合处理，占地面积大，投资高;
2.通过采用负压渗透法，使油脂通过毛刷(9)上的微孔进入吸附棒(8)、吸附装置圆柱体，最终通过油脂输送管(5)进入集油区(11)，不含油脂的废水从出水口(12)排出，这样实现了集油的连续性，去油效果高，且没有二次污染，而目前的技术通过浮油层进行收集，处理效率不高，且操作复杂，投资高;
3.过滤网设有反冲洗装置，可避免了过滤过程中产生堵塞，以及堵塞后作业环境会因为变恶劣的问题。
