本发明公开了一种两级漠沙滤池及其废水处理方法，属于水污染控制技术领域。它包括依次连接的调节池、一级漠沙滤池、一级贮水池、二级漠沙滤池、二级贮水池和三级贮水池;调节池底部设置有与提升管道连接的吸水喇叭口，提升管道通过提升泵将废水提升至一级漠沙滤池;一级漠沙滤池中设置有滤料和过滤柱;一级贮水池的结构同调节池，二级漠沙滤池的结构同一级漠沙滤池，一级贮水池底部设置有与提升管道连接的吸水喇叭口，该提升管道通过提升泵将废水提升至二级漠沙滤池;经过二级漠沙滤池过滤后进入二级贮水池，二级贮水池的底部设置有与提升管道连接的吸水喇叭口，提升管道通过提升泵将废水提升至三级贮水池。该工艺操作简便，运行稳定，经济实用。
权利要求书

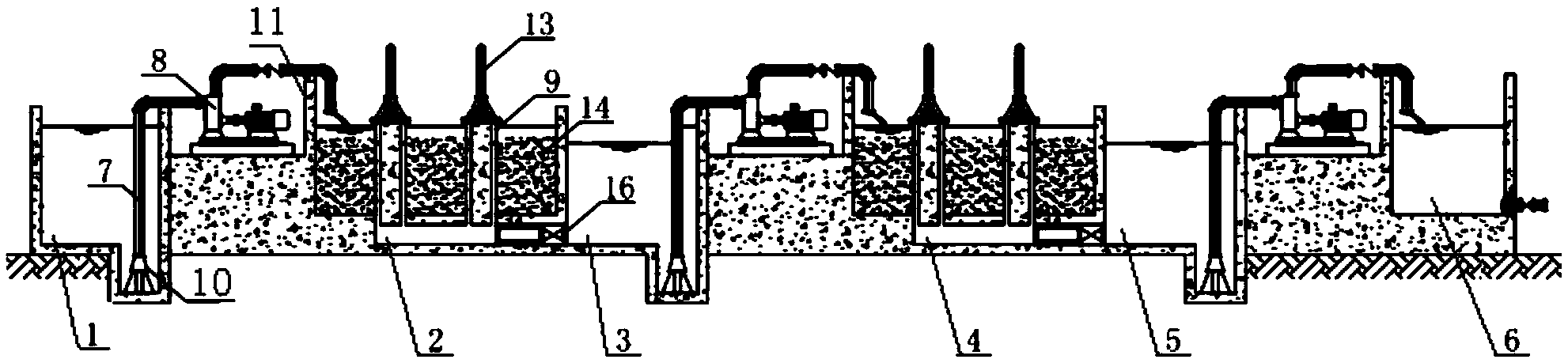

1.一种两级漠沙滤池，它包括调节池(1)和滤池，其特征在于，所述的滤池包括一级漠沙滤池(2)和二级漠沙滤池(4)，它还包括一级贮水池(3)、二级贮水池(5)和三级贮水池(6)，所述的调节池(1)、一级漠沙滤池(2)、一级贮水池(3)、二级漠沙滤池(4)、二级贮水池(5)和三级贮水池(6)依次连接;
所述的调节池(1)底部设置有与提升管道(7)连接的吸水喇叭口(10)，所述的提升管道(7)通过提升泵(8)将废水提升至所述的一级漠沙滤池(2);
所述的一级漠沙滤池(2)中设置有滤料(14)和过滤柱(9);
所述的一级贮水池(3)的结构同所述的调节池(1)，二级漠沙滤池(4)的结构同一级漠沙滤池(2)，一级贮水池(3)底部设置有与提升管道(7)连接的吸水喇叭口(10)，该提升管道(7)通过提升泵(8)将废水提升至二级漠沙滤池(4);
经过二级漠沙滤池(4)过滤后进入二级贮水池(5)，二级贮水池(5)的底部设置有与提升管道(7)连接的吸水喇叭口(10)，提升管道(7)通过提升泵(8)将废水提升至三级贮水池(6);
其中，所述的调节池(1)、一级漠沙滤池(2)、一级贮水池(3)、二级漠沙滤池(4)、二级贮水池(5)和三级贮水池(6)的主体结构(11)均采用砖混结构，外敷设一层防渗层，防渗层采用黏土和高密度聚乙烯组成的复合材料;
其中，所述的一级漠沙滤池(2)及二级漠沙滤池(4)中的滤料(14)均为漠沙，粒径为0.15～0.20mm;
一级漠沙滤池(2)中过滤柱(9)上的滤孔(91)孔径D1为0.12mm，二级漠沙滤池(4) 中过滤柱(9)上的滤孔(91)孔径D2为0.10mm，所述的一级漠沙滤池(2)中的过滤柱(9) 通过异径管(93)与反冲洗管道(13)连接，该反冲洗管道(13)的另一端与一级贮水池(3) 中的提升泵(8)连接;所述的二级漠沙滤池(4)中的过滤柱(9)通过异径管(93)与反冲洗管道(13)连接，该反冲洗管道(13)的另一端与二级贮水池(5)中的提升泵(8)连接;
所述的漠沙即取自沙漠的沙子。
2.根据权利要求1所述的一种两级漠沙滤池，其特征在于，过滤柱(9)为圆筒形，圆筒表面设置有滤孔(91)，圆筒内中设置有实心柱(92)，该实心柱(92)采用砖混结构。
3.根据权利要求1所述的一种两级漠沙滤池，其特征在于，所述的过滤柱(9)的高径比为5:1～8:1。
4.根据权利要求3所述的一种两级漠沙滤池，其特征在于，一级漠沙滤池(2)及二级漠沙滤池(4)的两侧各设置一个阀门(12)，通过阀门(12)的启闭控制一级贮水池(3)和二级贮水池(5)的进水，以此保证漠沙滤池的连续运行。
5.一种两级漠沙滤池的废水处理方法，其步骤为：
a.原水经调节池(1)调节水量后，经提升泵(8)提升至一级漠沙滤池(2)，经过一级漠沙滤池(2)中滤料(14)过滤后，过滤水通过一级漠沙滤池(2)内的过滤柱(9)进行收集;
b.经一级漠沙滤池(2)中的过滤柱(9)收集的过滤水进入一级贮水池(3);
c.一级贮水池(3)的贮存水经提升泵(8)提升至二级漠沙滤池(4)，经过二级漠沙滤池(4)中滤料(14)过滤后，过滤水通过二级漠沙滤池(4)内的过滤柱(9)进行收集，收集的过滤水进入二级贮水池(5)，最后通过提升泵(8)提升到三级贮水池(6)中;
d.经过一段时间的过滤，一级漠沙滤池(2)及二级漠沙滤池(4)中过滤柱(9)上的滤孔(91)会发生堵塞，此时通过控制设置在一级漠沙滤池(2)、一级贮水池(3)、二级漠沙滤池(4)、二级贮水池(5)和三级贮水池(6)之间的反冲洗管道(13)，控制水流，进行反冲洗，反冲洗水源分别来自一级贮水池(3)和二级贮水池(5);
所述的漠沙即取自沙漠的沙子。
6.根据权利要求5所述的一种两级漠沙滤池的废水处理方法，其特征在于，所述的一级漠沙滤池(2)及二级漠沙滤池(4)中的滤料(14)均为漠沙，粒径为0.15～0.20mm。
说明书
一种两级漠沙滤池及其废水处理方法
技术领域
本发明属于水污染控制技术领域，更具体地说，涉及一种用于两级漠沙滤池及其废水处理方法。
背景技术
近些年，随着经济的发展，化工废水对环境的污染日益加剧，化工产品生产过程中排放的大多都是结构复杂、有毒有害和生物难以降解的有机物污染物质，处理的难度大。现代化工废水处理技术按作用原理，可分为物理法、化学法、物理化学法和生物法四大类。混凝沉淀法是利用混凝剂对工业废水进行净化处理的一种方法。经混凝沉淀后的废水，水中还含有较小颗粒的悬浮物和胶体，一般通过过滤将悬浮颗粒和胶体截留在滤料的表面和内部空隙中。常用的滤池有压力滤池、移动冲洗罩滤池和无阀滤池，其中压力滤池运转管理较方便，但其耗用钢材较多，造价高，且滤料装卸不方便;移动冲洗罩滤池池体结构简单、池深较浅，但其机电控制设备较多，自动控制和维修较复杂;无阀滤池冲洗完全自动，管理方便，但结构复杂，滤料封闭，装卸困难。
发明内容
1、发明目的
针对现有技术混凝沉淀后的废水在过滤处理中存在的填料装卸困难、造价高、维护复杂的问题，本发明提供了一种两级漠沙滤池及其废水处理方法，该装置和工艺操作简便，运行稳定，经济实用。
2、技术方案
为了实现上述技术目的，本发明的技术方案如下：
一种两级漠沙滤池，它包括调节池和滤池，所述的滤池包括一级漠沙滤池和二级漠沙滤池，它还包括一级贮水池、二级贮水池和三级贮水池，所述的调节池、一级漠沙滤池、一级贮水池、二级漠沙滤池、二级贮水池和三级贮水池依次连接;
所述的调节池底部设置有与提升管道连接的吸水喇叭口，所述的提升管道通过提升泵将废水提升至所述的一级漠沙滤池;
所述的一级漠沙滤池中设置有滤料和过滤柱;
所述的一级贮水池的结构同所述的调节池，二级漠沙滤池的结构同一级漠沙滤池，一级贮水池底部设置有与提升管道连接的吸水喇叭口，该提升管道通过提升泵将废水提升至二级漠沙滤池;
经过二级漠沙滤池过滤后进入二级贮水池，二级贮水池的底部设置有与提升管道连接的吸水喇叭口，提升管道通过提升泵将废水提升至三级贮水池。
优选地，所述的调节池、一级漠沙滤池、一级贮水池、二级漠沙滤池、二级贮水池和三级贮水池的主体结构均采用砖混结构，外敷设一层防渗层，防渗层采用黏土和高密度聚乙烯组成的复合材料。
优选地，所述的一级漠沙滤池及二级漠沙滤池中的滤料均为漠沙，粒径为 0.15～0.20mm。
优选地，过滤柱为圆筒形，圆筒表面设置有滤孔，圆筒内中设置有实心柱，该实心柱采用砖混结构。
优选地，一级漠沙滤池中过滤柱上的滤孔孔径D1为0.12mm，二级漠沙滤池中过滤柱上的滤孔孔径D2为0.10mm，所述的一级漠沙滤池中的过滤柱通过异径管与反冲洗管道连接，该反冲洗管道的另一端与一级贮水池中的提升泵连接;所述的二级漠沙滤池中的过滤柱通过异径管与反冲洗管道连接，该反冲洗管道的另一端与二级贮水池中的提升泵连接。
优选地，所述的过滤柱的高径比(过滤柱高度和直径的比例)为5:1～8:1。
优选地，一级漠沙滤池及二级漠沙滤池的两侧各设置一个阀门，通过阀门的启闭控制一级贮水池和二级贮水池的进水，以此保证漠沙滤池的连续运行。
一种两级漠沙滤池的废水处理方法，其步骤为：
a.原水经调节池调节水量后，经提升泵提升至一级漠沙滤池，经过一级漠沙滤池中滤料过滤后，过滤水通过一级漠沙滤池内的过滤柱进行收集;
b.经一级漠沙滤池中的过滤柱收集的过滤水进入一级贮水池;
c.一级贮水池的贮存水经提升泵提升至二级漠沙滤池，经过二级漠沙滤池中滤料过滤后，过滤水通过二级漠沙滤池内的过滤柱进行收集，收集的过滤水进入二级贮水池，最后通过提升泵提升到三级贮水池中;
d.经过一段时间的过滤，一级漠沙滤池及二级漠沙滤池中过滤柱上的滤孔会发生堵塞，此时通过控制设置在一级漠沙滤池、一级贮水池、二级漠沙滤池、二级贮水池和三级贮水池之间的反冲洗管道，控制水流，进行反冲洗，反冲洗水源分别来自一级贮水池和二级贮水池。
优选地，所述的一级漠沙滤池及二级漠沙滤池中的滤料均为漠沙，粒径为 0.15～0.20mm。
所述的漠沙即取自沙漠的沙子，主要成分是石英，含量在70%左右，另Fe2O3、 Al2O3、CaO及MgO的含量在20%左右，还有少量的长石和白云母，粒径在 0.10～0.50mm之间。它来源于砂岩和花岗岩风化的残留矿物，经过机械搬运(风力、水力)作用富集而成。
3、有益效果
相比于现有技术，本发明的优点在于：
(1)本发明的两级漠沙滤池包括一级漠沙滤池及二级漠沙滤池，两级漠沙滤池均采用漠沙作为滤料，极大地减小了投资及运行成本，特别是在漠沙资源丰富的北方沙漠地区，成本更为低廉;经过一段时间的过滤，一级漠沙滤池及二级漠沙滤池中过滤柱上的滤孔会发生堵塞，此时通过控制设置在一级漠沙滤池、一级贮水池、二级漠沙滤池、二级贮水池和三级贮水池之间的反冲洗管道，控制水流，通过调节阀门的启闭进行反冲洗，反冲洗水源分别来自一级贮水池和二级贮水池，充分利用了过滤水，减小了运行费用;
(2)本发明的结构中的一级漠沙滤池、二级漠沙滤池结构相同，滤池中设置有滤料和过滤柱，过滤柱的高径比为5:1～8:1，此范围的高径比既保证了稳定良好的出水效果，同时也减小了构筑物的占地面积，大大地减少了基建投资费用;
(3)本发明的一级漠沙滤池、二级漠沙滤池的结构设计中，一级漠沙滤池中过滤柱上的滤孔孔径D1为0.12mm，二级漠沙滤池中过滤柱上的滤孔孔径D2为 0.10mm，因采用均布的滤孔分布形式及适当的一级、二级漠沙滤池的滤孔孔径组合，减小了过滤柱阻塞的频率，同时也增强了反冲洗时对一级漠沙滤池、二级漠沙滤池内不同深度滤层的冲洗效果;
(4)本发明结构简单，便于操作，机电控制设备较少，维护方便;
(5)本发明滤料未封闭，装卸容易;耗用钢材较少，造价低。
