申请日2010.06.01
公开(公告)日2011.02.02
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥干燥机进料装置，属于干燥设备组成部件技术领域，包括带进料口、送料口的进料箱体，空心轴、空心轴桨片，空心轴桨片螺旋式固连于空心轴上，且连接处为密封连接，空心轴桨片水平横向安装于进料箱体底部，空心轴桨片下部桨片的最外边到进料箱体内底部的间距为5～20mm，送料口与污泥干燥机主机的箱体相连通，本实用新型改变了现有设备的不足，一台进料装置配置两台减速机，与每只轴安装成一体，动力传送部分设计简单，便与维修，分别由两台变频器控制，遇到检修时也是一停一开，不影响另一轴的正常工作。

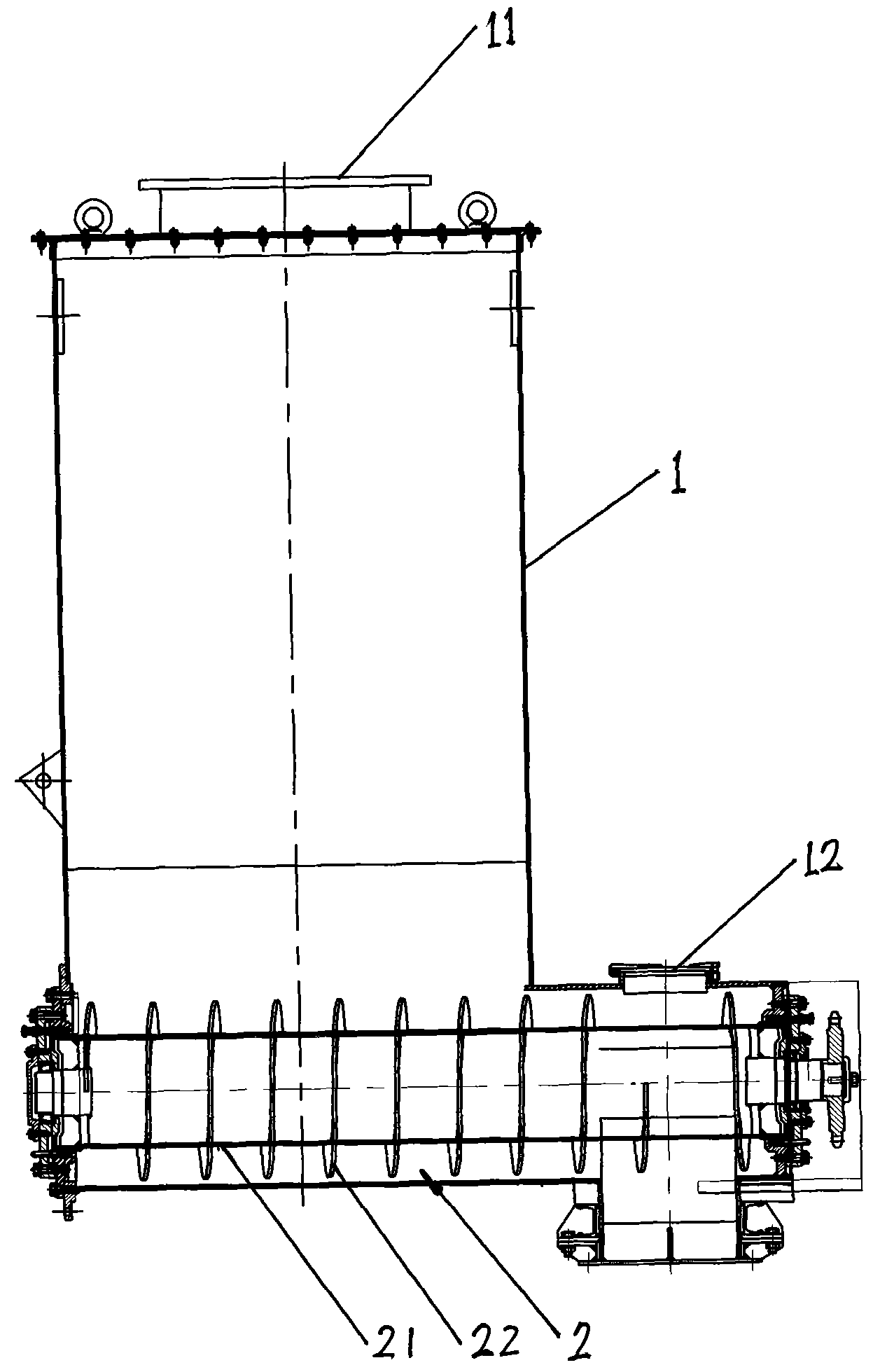

摘要附图
权利要求书
1.一种污泥干燥机进料装置，其特征在于：包括带进料口(11)、送料口(12)的进料箱体(1)，空心轴桨片(2)，空心轴桨片(2)由空心轴(21)、桨片(22)组成，桨片(22)螺旋式固连于空心轴(21)上，且连接处为密封连接，空心轴桨片(2)水平横向安装于进料箱体(1)底部，空心轴桨片(2)下部桨片的最外边到进料箱体(1)内底部的间距为5～20mm，送料口(12)与污泥干燥机主机的箱体相连通。
2.根据权利要求1所述的一种污泥干燥机进料装置，其特征在于：所述空心轴桨片(2)为两组，由两台减速机和两台变频器分别控制各组。
3.根据权利要求1所述的一种污泥干燥机进料装置，其特征在于：所述空心轴桨片(2)下部桨片的最外边到进料箱体(1)内底部的间距为10～15mm。
说明书
污泥干燥机进料装置
技术领域
本实用新型公开了一种污泥干燥机进料装置，属于干燥设备组成部件技术领域。
背景技术
随着我国社会经济和城市的发展，城市污水的产生量在不断增加。利用污泥干燥机处理已成为普遍采用的手段，也随着使用过程中对设备的不断改进。污泥干燥机能平稳的运行，进料机起着很大的作用，只有定时定量的进料才能保证出料的平稳。现有设备的进料机是一台减速机通过链条传动带动两支轴，由两个进料口送入干燥机内。由一台变频器控制，当一组轴遇到问题时，停止进料检查，另一组轴也不能使用，从而减少了污泥的干燥量。
实用新型内容
本实用新型针对现有技术的不足，目的在于提出了一种实用性强、使进料机能在维修或维护状态下仍能正常工作，送料均匀，使进料装置内不积压污泥的污泥干燥机进料装置。
为实现本实用新型目的，采用以下技术方案：一种污泥干燥机进料装置，其特征在于：包括带进料口、送料口的进料箱体，空心轴桨片，空心轴桨片由空心轴、空心轴桨片组成，桨片螺旋式固连于空心轴上，且连接处为密封连接，空心轴桨片水平横向安装于进料箱体底部，空心轴桨片下部桨片的最外边到进料箱体内底部的间距为5～20mm，送料口与污泥干燥机主机的箱体相连通。
所述空心轴桨片为两组，由两台减速机和两台变频器分别控制各组。
所述空心轴桨片下部桨片的最外边到进料箱体内底部的间距为10～15mm。
本实用新型改变了现有设备的不足，一台进料装置配置两台减速机，与每只轴安装成一体，动力传送部分设计简单，便与维修，分别由两台变频器控制，遇到检修时也是一停一开，不影响另一轴的正常工作。
