申请日2013.10.27
公开(公告)日2015.04.29
IPC分类号G05D9/12
摘要
本发明公开了一种工业废水处理设备的自动进水装置，包括第一二极管至第五二极管、第一电阻至第七电阻、第一三极管至第四三极管、第一发光二极管、第二发光二极管、第一电容、第二电容、继电器、抽水泵、电位器、高水位检测片、中水位检测片和低水位检测片，电压正极输入端与所述第一二极管的正极连接，所述第一二极管的负极分别与所述第一电容的第一端、所述第一电阻的第一端、所述第四电阻的第一端、所述第三二极管的的负极、所述抽水泵的第一电压输入端、所述第五电阻的第一端和所述第六电阻的第一端连接，所述第二三极管的集电极与所述第一三极管的发射极连接。本发明结构简单，维护成本较低，水位容易控制，且控制精度较高。
权利要求书
1.一种工业废水处理设备的自动进水装置，其特征在于：包括第一二极管 至第五二极管、第一电阻至第七电阻、第一三极管至第四三极管、第一发光二 极管、第二发光二极管、第一电容、第二电容、继电器、抽水泵、电位器、高 水位检测片、中水位检测片和低水位检测片，电压正极输入端与所述第一二极 管的正极连接，所述第一二极管的负极分别与所述第一电容的第一端、所述第 一电阻的第一端、所述第四电阻的第一端、所述第三二极管的的负极、所述抽 水泵的第一电压输入端、所述第五电阻的第一端和所述第六电阻的第一端连接， 电压负极输入端分别与所述第一电容的第二端、所述第一发光二极管的负极、 所述第三电阻的第一端、所述第二三极管的发射极、所述第二二极管的正极、 所述第三三极管的发射极、所述第二电容的第一端、所述第四三极管的发射极 和所述第五二极管的正极连接，所述第一电阻的第二端与所述第一发光二极管 的正极连接，所述第四电阻的第二端与所述第二发光二极管的正极连接，所述 第二发光二极管的负极分别与所述第二电阻的第一端、所述第三二极管的正极、 所述第三三极管的集电极和所述继电器的第一端连接，所述继电器的第二端与 所述抽水泵的第二电压输入端连接，所述第二电阻的第二端分别与所述第三电 阻的第二端和所述第二三极管的基极连接，所述第二三极管的集电极与所述第 一三极管的发射极连接，所述第一三极管的基极分别与所述第二二极管的负极、 所述电位器的第一端、所述电位器的滑动端连接，所述电位器的第二端与所述 低水位检测片连接，所述第一三极管的集电极分别与所述第四二极管的正极、 所述第二电容的第二端、所述第五电阻的第二端和所述第四三极管的集电极连 接，所述第四三极管的基极分别与所述第五二极管的负极和所述第七电阻的第 一端连接，所述第七电阻的第二端与所述中水位检测片连接，所述第六电阻的 第二端与所述高水位检测片连接。
说明书
一种工业废水处理设备的自动进水装置
技术领域
本发明涉及一种工业废水处理设备，尤其涉及一种工业废水处理设备的自 动进水装置。
背景技术
工业废水是指工业生产过程中产生的废水和废液，其中含有随水流失的工 业生产用料、中间产物、产品以及生产过程中产生的污染物。随着工业的迅速 发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，破坏了 环境，威胁到人类的健康和安全，因此必须对工业废水进行处理才能排出。现 有的污水处理设备的进水装置结构比较复杂，维护成本较高，水位容易失控， 控制精度低。
发明内容
本发明的目的就在于为了解决上述问题而提供一种工业废水处理设备的自 动进水装置。
本发明通过以下技术方案来实现上述目的：

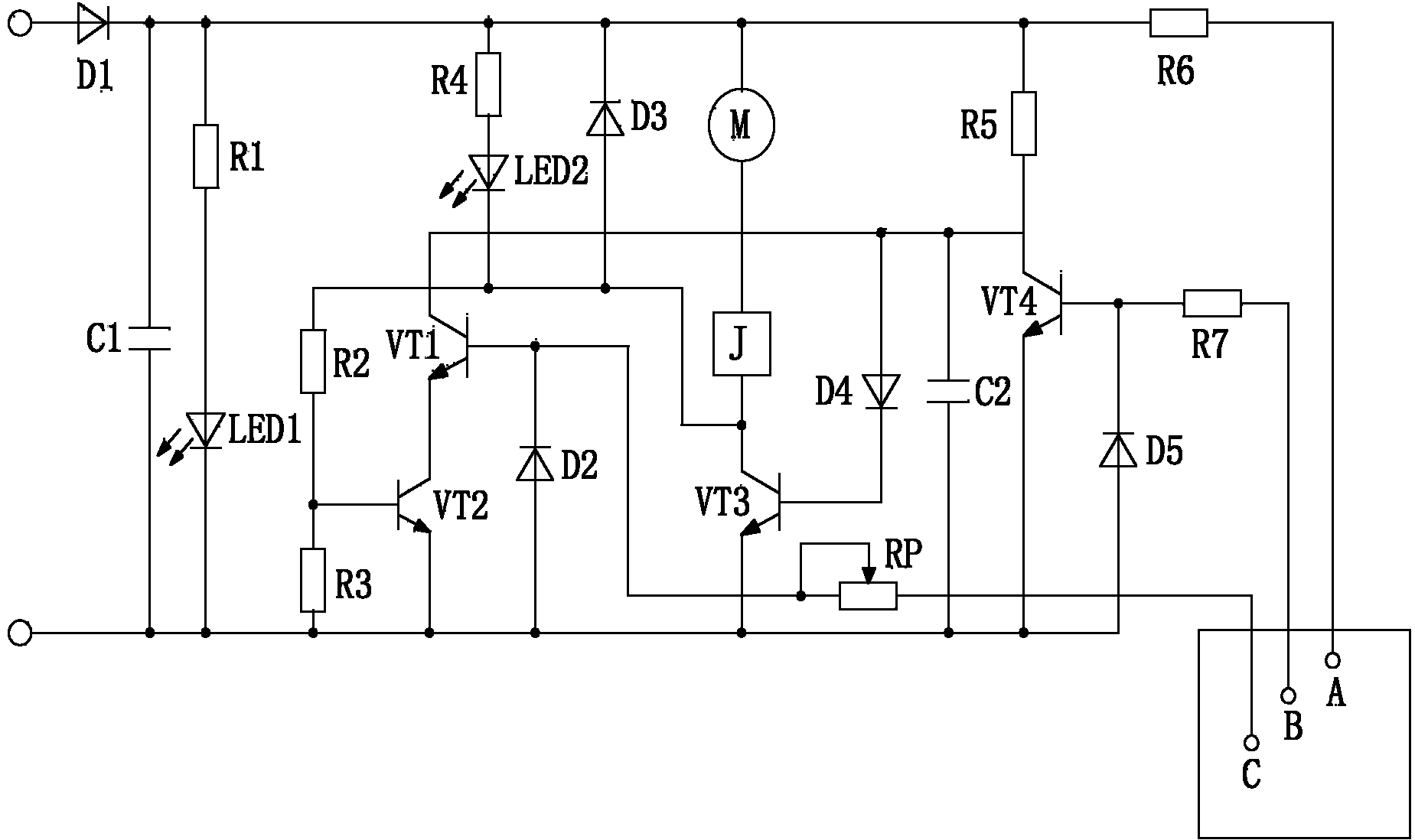

一种工业废水处理设备的自动进水装置，包括第一二极管至第五二极管、 第一电阻至第七电阻、第一三极管至第四三极管、第一发光二极管、第二发光 二极管、第一电容、第二电容、继电器、抽水泵、电位器、高水位检测片、中 水位检测片和低水位检测片，电压正极输入端与所述第一二极管的正极连接， 所述第一二极管的负极分别与所述第一电容的第一端、所述第一电阻的第一端、 所述第四电阻的第一端、所述第三二极管的的负极、所述抽水泵的第一电压输 入端、所述第五电阻的第一端和所述第六电阻的第一端连接，电压负极输入端 分别与所述第一电容的第二端、所述第一发光二极管的负极、所述第三电阻的 第一端、所述第二三极管的发射极、所述第二二极管的正极、所述第三三极管 的发射极、所述第二电容的第一端、所述第四三极管的发射极和所述第五二极 管的正极连接，所述第一电阻的第二端与所述第一发光二极管的正极连接，所 述第四电阻的第二端与所述第二发光二极管的正极连接，所述第二发光二极管 的负极分别与所述第二电阻的第一端、所述第三二极管的正极、所述第三三极 管的集电极和所述继电器的第一端连接，所述继电器的第二端与所述抽水泵的 第二电压输入端连接，所述第二电阻的第二端分别与所述第三电阻的第二端和 所述第二三极管的基极连接，所述第二三极管的集电极与所述第一三极管的发 射极连接，所述第一三极管的基极分别与所述第二二极管的负极、所述电位器 的第一端、所述电位器的滑动端连接，所述电位器的第二端与所述低水位检测 片连接，所述第一三极管的集电极分别与所述第四二极管的正极、所述第二电 容的第二端、所述第五电阻的第二端和所述第四三极管的集电极连接，所述第 四三极管的基极分别与所述第五二极管的负极和所述第七电阻的第一端连接， 所述第七电阻的第二端与所述中水位检测片连接，所述第六电阻的第二端与所 述高水位检测片连接。
本发明的有益效果在于：
本发明为一种工业废水处理设备的自动进水装置，其结构简单，维护成本 较低，水位容易控制，且控制精度较高。
