申请日2014.04.22
公开(公告)日2015.07.01
IPC分类号E03D1/00; E03C1/12
摘要
本发明公开了属于环保、节能技术设备领域的一种盥洗废水回收、净化二次利用装置及方法，该二次利用装置主要由格栅、防臭阀、缓冲水箱、净水滤芯、中水暂存水箱、微型增压泵和三联式控水阀组成，格栅设置于洗漱盆底部并下与防臭阀相连，防臭阀下部左侧和下端又分别和溢流管、缓冲水箱相连，缓冲水箱底部固定净水滤芯与中水水箱接通，微型增压泵连接三联式控水阀，三联式控水阀连接清水补给管,并与马桶水箱接通。本发明采用三联式控水阀用户可根据实际情况进行调节废水与自来水的相对流量.只需对其外部进水管进行改装即可，施工量小，占用空间小，并得到实际运用，进而达到节水环保的目的这套装置操作、使用的简便。
权利要求书
1.一种盥洗废水回收、净化二次利用装置，其特征在于，所述盥洗废水回收、净化二次利用装置主要由格栅、防臭阀、缓冲水箱、净水滤芯、中水暂存水箱、微型增压泵和三联式控水阀组成，洗脸池(13)下接格栅(1)，格栅(1)下接防臭阀(2)和溢流管(3)，并固定在缓冲水箱(4)上盖上，缓冲水箱(4)底部固定净水滤芯(5)，净水滤芯(5)与中水水箱(7)接通，中水水箱(7)通过上微型增压泵(8)连接三联式控水阀(10)，三联式控水阀(10)与马桶水箱(14)接通。
2.根据权利要求1所述一种盥洗废水回收、净化二次利用装置，其特征在于，所述净水滤芯底部设置滤芯更换口(6)用于更换滤芯。
3.根据权利要求1所述一种盥洗废水回收、净化二次利用装置及方法，其特征在于，所述三联式控水阀还连接清水补给管(9)。
4.根据权利要求1所述一种盥洗废水回收、净化二次利用装置，其特征在于，所述中水暂存水箱上端设置溢水管(11),用于防止缓冲水箱和管道长时间存放污水造成二次污染。
5.一种盥洗废水回收、净化二次利用的方法，其特征在于，采用盥洗废水回收、净化二次利用装置的盥洗废水二次利用包括步骤：盥洗废水流入管道经过格栅(1)过滤、防臭阀(2)防臭后进入缓冲水箱(4)中，随后盥洗废水通过净水滤芯(5)二次过滤处理后流入到中水水箱(7)中暂存，再经过微型增压泵(8)增压，并通过三联式控水阀(10)，与清水补给管(9)的自来水汇流后一同注入马桶水箱(14)中，用于冲厕。
6.根据权利要求5所述一种盥洗废水回收、净化二次利用的方法，其特征在于，所述中水水箱(7)是在经过二次过滤处理的水量过大时起到缓冲暂存的作用，并通过中水水箱(7)顶部设置的消毒剂投放口(12)消毒剂投放消毒剂，定时对水进一步消毒。最后将由微型增压泵(8)增压，三联式控水阀(10)将从清水补给管(9)来的自来水汇流后一同注入马桶水箱中。
7.根据权利要求5所述一种盥洗废水回收、净化二次利用的方法，其特征在于，所述缓冲水箱和中水水箱中的水超过水位时，分别从溢流管(3)和溢水管(11)流出进入下水道; 防止污水反溢到洗脸池中以及防止缓冲水箱和管道内长时间存放污水造成二次污染。
8.根据权利要求5所述一种盥洗废水回收、净化二次利用的方法，其特征在于，所述洗脸池下设置防臭阀(2)防止管道反臭; 净水滤芯下设置(6)开口用于更换滤芯。
9.根据权利要求5所述一种盥洗废水回收、净化二次利用的方法，其特征在于，所述格栅设置于洗脸池底部，是盥洗废水处理的第一步工序,当盥洗废水流入管道时，大颗粒固体物质即被格栅阻隔，不会使大颗粒物质对管道和净水滤芯造成影响。
10.根据权利要求5所述一种盥洗废水回收、净化二次利用的方法，其特征在于，所述三联式控水阀有两个入水管道相互独立，中间有隔板隔开，互不干扰，不会对自来水造成污染,当废水不足的情况下，三联式控水阀的自来水进口可以提供清水补给,调节废水与自来水的相对流量。
说明书
一种盥洗废水回收、净化二次利用装置及方法
技术领域
本发明属于环保、节能技术设备领域，特别涉及一种盥洗废水回收、净化二次利用装置及方法，具体说是一个把盥洗废水经过回收、净化处理后，再用来冲洗马桶的装置。
背景技术
当前国内外对回收净化盥洗废水二次利用装置的研究主要在于对废水再利用式节水马桶的研究。
废水再利用式节水马桶主要分为两种。
一种为双腔双孔节水马桶，主要为坐式马桶。通过双腔双孔马桶与洗漱盆下方防溢防臭蓄水桶的组合来实现废水再利用，达到节水目的。这种发明是在现有坐式马桶的基础上研发的，主要包括坐便器、马桶水箱、隔水板、废水腔、净水腔、两个进水口、两个排水孔、两个独立的冲刷管道、马桶触发装置和防溢防臭蓄水桶。生活废水经防溢防臭蓄水桶和连接管储存至马桶水箱废水腔，多余废水经溢流管排至下水道;废水腔进水口不设进水阀，废水腔排水孔、净水腔排水孔、净水腔进水口均设有阀门;马桶冲刷时同时触发废水腔排水阀和净水腔排水阀，废水经废水冲刷管道从下方冲刷便盆，净水经净水冲刷管道从上方冲刷便盆，共同完成坐便器的冲洗。这种节水马桶改造难度较大，成本较高，技术不够成熟，因此不容易普及。
另一种为单腔双孔节水马桶。这种马桶是在马桶水箱中增设一个二次水入水口并将该入水口用管道与洗漱盆下水口相连，实现二次水的收集;通过轴套类零件，将自来水引入导管内，并安装压力开关;将压力开关末端紧贴在有孔的水箱壁上，且附有磁铁;在磁铁辅助下，与马桶盖形成控制
开关，马桶盖上增加一个附加磁铁的突起。通过马桶盖的打开与关闭，来实现压力开关的开启与关闭，实现水箱水不足时的补给。这一种操作较上一种更为简易，但可行性有待检验。由于这种马桶处于研究初期，市面上还未有成品出现。
发明内容

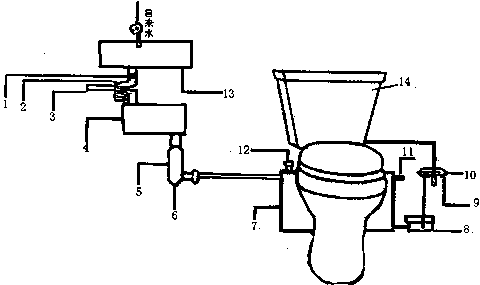

本发明的目的是提供一种盥洗废水回收、净化二次利用装置及方法，其特征在于，所述盥洗废水回收、净化二次利用装置主要由格栅、防臭阀、缓冲水箱、净水滤芯、中水暂存水箱、微型增压泵和三联式控水阀组成，洗脸池13下接格栅1，格栅1下接防臭阀2和溢流管3，并固定在缓冲水箱4上盖上，缓冲水箱4底部固定净水滤芯5，净水滤芯5与中水水箱7接通，中水水箱7通过上微型增压泵8连接三联式控水阀10，三联式控水阀10与马桶水箱14接通。
所述净水滤芯底部设置滤芯更换口6用于更换滤芯。
所述三联式控水阀还连接清水补给管9。
所述中水暂存水箱上端设置溢水管11,用于防止缓冲水箱和管道长时间存放污水造成二次污染。
一种盥洗废水回收、净化二次利用的方法，其特征在于，采用盥洗废水回收、净化二次利用装置的盥洗废水二次利用包括步骤：盥洗废水流入管道经过格栅1过滤、防臭阀2防臭后进入缓冲水箱4中，随后盥洗废水通过净水滤芯5二次过滤处理后流入到中水水箱7中暂存，再经过微型增压泵8增压，并通过三联式控水阀10，与清水补给管9的自来水汇流后一同注入马桶水箱14中，用于冲厕;
所述中水水箱7是在经过二次过滤处理的水量过大时起到缓冲暂存的作用，并通过中水水箱7顶部设置的消毒剂投放口12消毒剂投放消毒剂，定时对水进一步消毒。最后将由微型增压泵8增压，三联式控水阀10将从清水补给管9来的自来水汇流后一同注入马桶水箱中。
所述缓冲水箱和中水水箱中的水超过水位时，分别从溢流管3和溢水管11流出进入下水道; 防止污水反溢到洗脸池中以及防止缓冲水箱和管道内长时间存放污水造成二次污染。
所述洗脸池下设置防臭阀2防止管道反臭; 净水滤芯下设置(6)开口用于更换滤芯。
所述格栅设置于洗脸池底部，是盥洗废水处理的第一步工序,当盥洗废水流入管道时，大颗粒固体物质即被格栅阻隔，不会使大颗粒物质对管道和净水滤芯造成影响。
所述三联式控水阀有两个入水管道相互独立，中间有隔板隔开，互不干扰，不会对自来水造成污染,当废水不足的情况下，三联式控水阀的自来水进口可以提供清水补给,调节废水与自来水的相对流量，
本发明的有益效果是采用三联式控水阀用户可根据实际情况进行调节废水与自来水的相对流量.该装置的运用不需要更换或者改变马桶水箱，只需对其外部进水管进行改装即可，施工量小，占用空间小，本装置能使盥洗废水得到净化达到冲厕标准，并得到实际运用，进而达到节水环保的目的这套装置操作、使用的简便。有效地利用了厕所的闲置空间，本产品无需改变其原有装置，只在其基础上进行简易改装，即可投入使用，相对于现在结构复杂、简便，容易推广，已被普通家庭所接受。
