申请日2014.04.22
公开(公告)日2014.09.03
IPC分类号C02F3/10; C02F3/02
摘要
本实用新型公开了一种复合好氧膜生物反应器污水处理装置，属于污水处理技术领域，包括空气泵、进水泵、出水泵、膜腔、溢出口、排泥口和反应腔，所述溢出口位于反应腔上端，排泥口位于反应腔底部，反应腔底部设有曝气口和进水口，在曝气口和进水口上方有大量颗粒状的载体，载体上方依次设下层生物滤网和上层生物滤网，上层生物滤网带有中心孔，膜腔位于上层生物滤网的中心孔中，外壁与滤网的中心孔间留有间距。本技术方案通过在反应器的中部设置下层生物滤网，在其表面形成的好氧膜可进一步降解污水中的有机物，位于反应器上部的上层生物滤网，让水流和气泡对膜腔外表面形成冲刷，减少杂质的附着和孔径的堵塞，达到降低膜污染的效果。
权利要求书

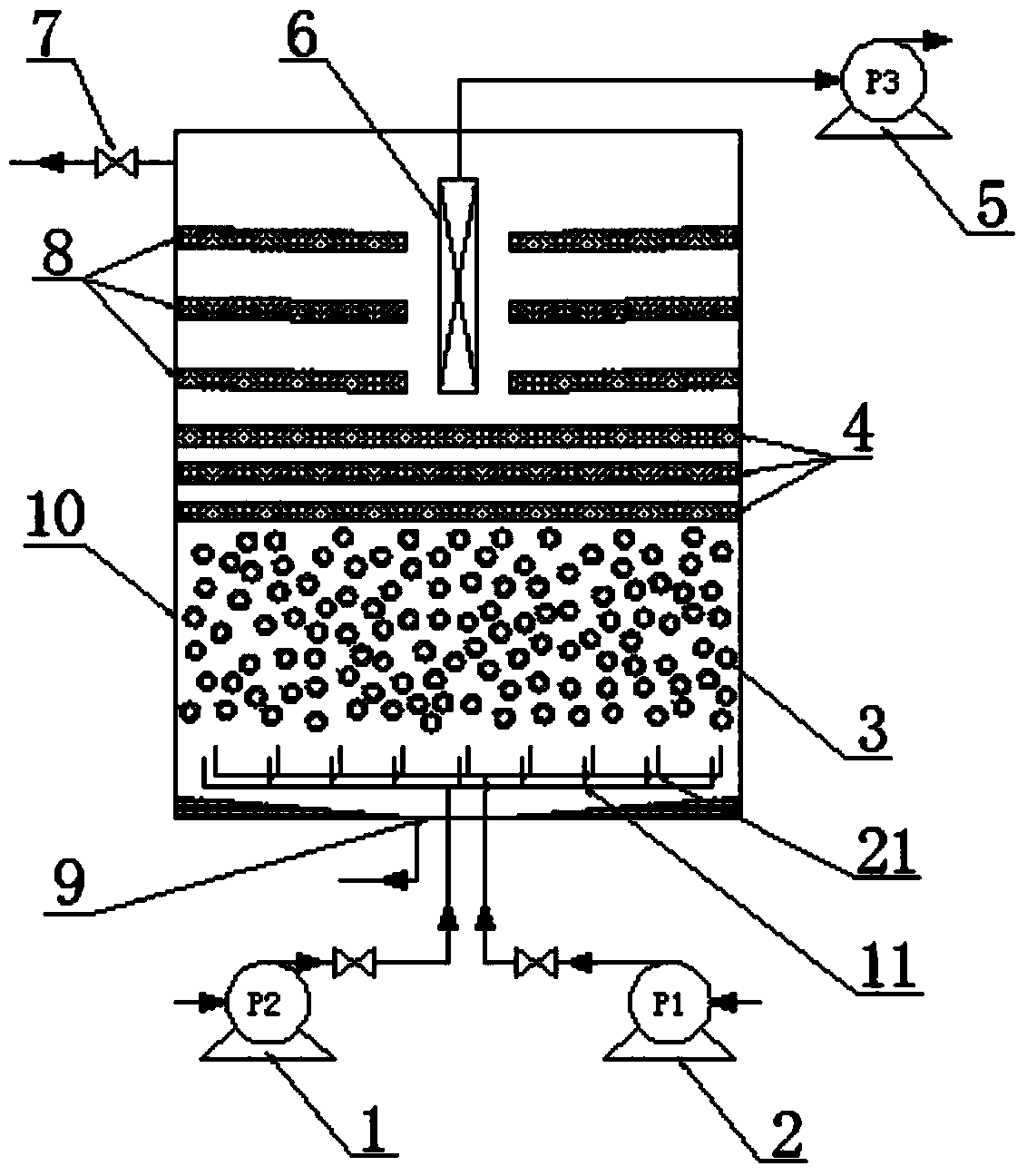

1.一种复合好氧膜生物反应器污水处理装置，包括空气泵(1)、 进水泵(2)、出水泵(5)、膜腔(6)、溢出口(7)、排泥口(9)和 反应腔(10)，所述溢出口(7)位于反应腔(10)上端，所述排泥口 (9)位于反应腔(10)底部，其特征在于：所述反应腔(10)底部 设有分布式的曝气口(11)和进水口(21)，并分别与空气泵(1)和 进水泵(2)连通，在曝气口(11)和进水口(21)上方有若干颗粒 状的载体(3)，载体(3)上方依次设下层生物滤网(4)和上层生物 滤网(8)，所述上层生物滤网(8)带有中心孔，所述膜腔(6)位于 上层生物滤网(8)的中心孔中，所述膜腔(6)内腔与出水泵(5) 连通，膜腔(6)的外壁与滤网(8)的中心孔间留有间距。
2.根据权利要求1所述的一种复合好氧膜生物反应器污水处理装 置，其特征在于：所述上层生物滤网(8)的内侧向下倾斜。
3.根据权利要求1所述的一种复合好氧膜生物反应器污水处理装 置，其特征在于：所述排泥口(9)为向下倾斜的漏斗状。
4.根据权利要求1所述的一种复合好氧膜生物反应器污水处理装 置，其特征在于：所述载体(3)采用密度小于水的材料制作，且表 面粗糙。
说明书
一种复合好氧膜生物反应器污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及污水处理及回用技术， 具体是涉及一种复合好氧膜生物反应器污水处理装置。
背景技术
污水处理及回用是我国开发和利用水资源的重要有效措施，而膜 生物反应器(MembraneBioreactor,MBR)是20世纪末发展起来的一 种高效的水处理高技术，污水通过膜生物反应器处理后，其出水的水 质相比较传统的活性污泥污水处理工艺来说提高很多，其中几个代表 性的指标为：BOD5低于10mg/l，氨氮低于10mg/l，COD低于30mg/l， 浊度小于5NTU。经过MBR处理后的水体可以用于中水回用，实现了 水资源的充分再利用。MBR的工作原理是利用反应器中活性污泥培 养的好氧微生物来降解污水中存在的有机污染物，同时，在反应器中 还会产生硝化细菌，这些硝化菌可以将氨氮转换成氮气，达到消除C 源和N源的目的。
作为高效的新型污水处理技术，与传统的废水生物处理工艺相比, 具有出水水质好，占地面积小，活性污泥浓度高，处理效率高等优点， 在污水的生物降解和污水回用领域将有十分广阔的前景。
虽然MBR有着许多其它污水处理工艺无法比拟的优势，但是在 污泥浓度、膜污染清洗和高浓度的污水处理上还是有相当程度的限 制。MBR工艺的虽可以有效的分离泥水的停留时间，但是却将污泥 完全的截流在反应器内，这样造成反应器内的污泥浓度增加，这样的 增加将会导致膜的污染程度加剧，过多的絮状污泥将会堵塞膜的表 孔，增加了出水泵的工作压力，直至抽压太大而无法工作。这时就需 要对膜进行清洗，膜的清洗费用无论是采用内清洗还是外清洗的办 法，成本都相当高昂。同时，对于高浓度的污水，即使MBR具备良 好的处理能力，出水的水质也会降低。
实用新型内容
为了解决上述问题，本实用新型提供了一种复合好氧膜生物反应 器污水处理装置，从而达到一定程度上的自净和排污，以及提高水处 理质量的效果。
本实用新型是通过如下技术方案予以实现的。
一种复合好氧膜生物反应器污水处理装置，包括空气泵、进水泵、 出水泵、膜腔、溢出口、排泥口和反应腔，所述溢出口位于反应腔上 端，所述排泥口位于反应腔底部，所述反应腔底部设有分布式的曝气 口和进水口，并分别与空气泵和进水泵连通，在曝气口和进水口上方 有若干颗粒状的载体，载体上方依次设下层生物滤网和上层生物滤 网，所述上层生物滤网带有中心孔，所述膜腔位于上层生物滤网的中 心孔中，所述膜腔内腔与出水泵连通，膜腔的外壁与滤网的中心孔间 留有间距。
所述上层生物滤网的内侧向下倾斜;所述排泥口为向下倾斜的漏 斗状;所述载体采用密度小于水的材料制作，且表面粗糙。
本实用新型的有益效果是：
本实用新型所述的一种复合好氧膜生物反应器污水处理装置，通 过在反应器的中部设置下层生物滤网，在其表面形成的好氧膜可进一 步降解污水中的有机物，并将其下方的载体进行阻隔，实现初步过滤; 位于反应器上部的倾斜的上层生物滤网，让水流和气泡对膜腔外表面 形成冲刷，减少杂质的附着和孔径的堵塞，达到降低膜污染的效果; 同时上层生物滤网上也附着了好氧微生物，这些微生物对经过下层生 物滤网后的低浓度污水达到进一步生物降解的效果，有效降低了膜的 分离负荷。
另外，颗粒状的载体表面也会附着微生物形成好氧膜，由于氧气 传递的作用，载体颗粒从外至内形成了一套好氧-缺氧的体系，这个 体系可以使内层微生物因缺氧而自动从载体表面脱落、沉降;底部的 进水和曝气均为分布式布水和布气，有效提高了污水与空气的接触面 积，在反应腔中实现充分混合和接触;底部倾斜的排泥口结构，可有 效排出从载体颗粒上脱落的失去活力的微生物，达到控制微生物浓度 的效果。
