申请日2014.04.22
公开(公告)日2014.09.24
IPC分类号C05F17/02
摘要
一种污泥堆肥发酵装置，包括电脑控制装置，电脑控制装置与电机连接，电机固定在罐体侧面，罐体顶部为开口结构，罐体底部为拱形结构，罐体内设有搅拌装置，所述罐体顶部圆弧侧面设有加料装置，装有电机的罐体侧面设有生物菌种进料口和曝气管，曝气管延伸至罐体另一侧;所述罐体内壁装有温度、PH感应器;所述罐体底部两侧分别设有出料阀，出料阀与筛分机连接;本实用新型的优点是通过添加生物菌种，控制温度、PH值及反应时间，将对环境造成污染的自来水厂的污泥转化成肥料，提高污泥堆肥产品肥效，降低污泥堆肥产生重金属污染风险，且设备结构合理，成本低，效果好。
权利要求书

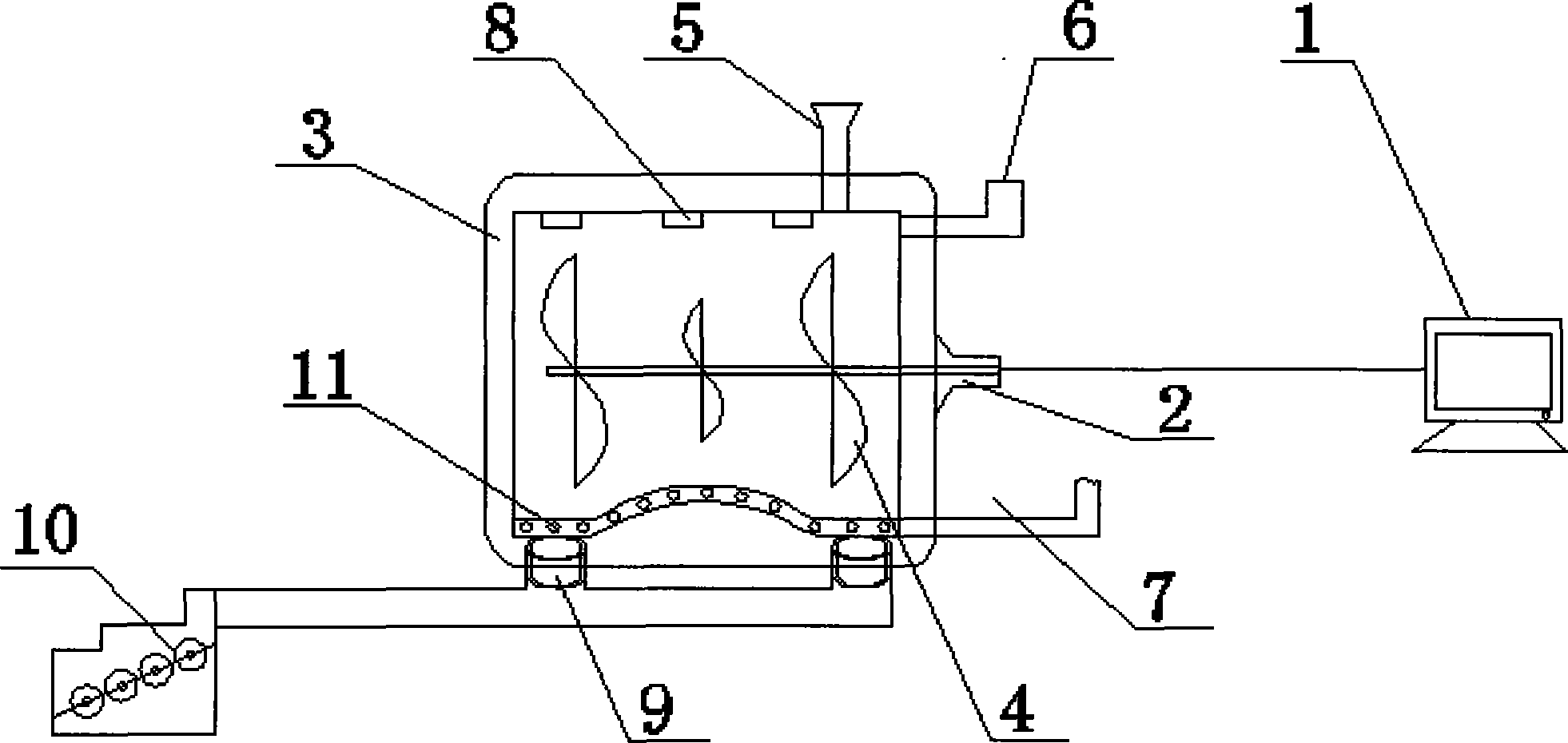

1.一种污泥堆肥发酵装置，包括电脑控制装置(1)，电脑控制装置(1)与电机(2)连接，电机(2)固定在罐体(3)侧面，罐体(3)顶部为开口结构，罐体(3)底部为拱形结构，罐体(3)内设有搅拌装置(4)，其特征在于：所述罐体(3)顶部圆弧侧面设有加料装置(5)，所述装有电机(2)的罐体(3)侧面设有生物菌种进料口(6)和曝气管(7)，曝气管(7)延伸至罐体(3)另一侧，所述罐体(3)内壁装有温度、PH感应器(8)，所述罐体(3)底部两侧分别设有出料阀(9)，出料阀(9)与筛分机(10)连接。
2.根据权利要求1所述的一种污泥堆肥发酵装置，其特征在于：所述曝气管(7)为拱形，曝气管(7)上均匀设有小孔(11)。
3.根据权利要求1所述的一种污泥堆肥发酵装置，其特征在于：所述温度、PH感应器(8)均匀设置在罐体(3)内壁上。
4.根权利要求1所述的一种污泥堆肥发酵装置，其特征在于：所述罐体(3)的高度为80-160cm，宽度为2-3.6cm。
说明书
一种污泥堆肥发酵装置
技术领域
本实用新型涉及机械设备技术领域，尤其是涉及一种污泥堆肥发酵装置。
背景技术
水厂一般指“自来水处理厂”，即利用河流、湖泊、地下水等源水生产居民 生活用水、工业生产用水及城镇其他用水如消防、绿化、浇洒道路等的水处理 厂，在进行水净化处理的过程中，往往会产生大量的污泥，该厂每天产生的污 泥在1吨左右;与之相似的是污水处理厂，污水净化时产生的污泥数量更加庞 大，一般污泥采用暴晒方式堆肥，这种方法反应慢，效果差，污泥利用率低。
实用新型内容
为解决污泥堆肥反应慢、利用率低问题，本实用新型采用的技术方案如下：
一种污泥堆肥发酵装置，包括电脑控制装置，电脑控制装置与电机连接， 电机固定在罐体侧面，罐体顶部为开口结构，罐体底部为拱形结构，罐体内设 有搅拌装置，所述罐体顶部圆弧侧面设有加料装置，装有电机的罐体侧面设有 生物菌种进料口和曝气管，曝气管延伸至罐体另一侧;所述罐体内壁装有温度、 PH感应器;所述罐体底部两侧分别设有出料阀，出料阀与筛分机连接。
所述曝气管为拱形，曝气管上均匀设有小孔。
所述温度、PH感应器均匀设置在罐体内壁上。
所述罐体的高度为80-160cm，宽度为2-3.6cm。
所述筛分机可将不达标的物料传送至加料装置，能够实现循环生产。
工作时，将污泥通过加料装置加入到罐体中，通过生物菌种进料口均匀喷 洒加入嗜热菌，电脑控制装置控制电机带动搅拌装置进行搅拌，同时曝气管开 始曝气，搅拌均匀后停止搅拌及供氧，此时嗜热菌如芽孢杆菌、高温放线菌等 微生物开始消化分解污泥中的易降解有机质，进行发酵反应，释放热量，大约 24小时左右，菌种成对数增殖，好氧微生物菌首先分解易腐质，并吸取一部分 有机物的碳/氮营养成分，用于发酵菌自身繁殖，营养成分被分解为二氧化碳和 水，放出热量使堆温上升。当温度处于23-47摄氏度时，中温菌微生物比较活 跃;随着堆温不断升高，当温度处于43-68摄氏度时，高温微生物如嗜热菌、 放线菌等逐渐占据主导地位，中温微生物受到抑制甚至死亡，有机质进行更快 速的分解，使堆温迅速上升到58-70摄氏度或更高温度，这时除易腐有机质继 续分解外，部分纤维素和木质素也逐渐被分解，腐殖质开始形成。实践证明， 堆肥温度在58摄氏度以上三天，就能杀死物料中的寄生虫卵、病原菌和杂草种 子，达到堆肥无害化的目的;但同时堆肥温度不宜超过70摄氏度，否则就会造 成有益微生物菌的休眠甚至死亡，此后随着堆肥温度的下降，中温微生物菌又 开始活跃起来，堆肥进入二次发酵，这段时间可以称之为后陈化阶段，这有利 于较难分解的有机物全部分解变成腐殖质、氨基酸等比较稳定的有机物，使肥 效大大提高，堆肥结束后，通过筛分机将发酵、分解后的物料颗粒进行装包， 堆出的肥料技术指标完全合格，效果良好，对比表如下：
重金属含量主要技术指标对比表
有机肥料含量主要技术指标对比表
本实用新型的优点：通过添加生物菌种，控制温度、PH值及反应时间，将 对环境造成污泥的污泥转化成肥料，提高污泥堆肥产品肥效，降低污泥堆肥产 生重金属污染风险，堆肥后产生的肥料可用于草皮绿化，改良盐碱地土壤等， 且设备结构合理，成本低，效果好。
