申请日2014.04.22
公开(公告)日2014.09.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种无动力污水处理系统，包括厌氧消化池、厌氧生物滤池及氧化沟，所述厌氧消化池具有进水口，所述厌氧消化池、厌氧生物滤池及氧化沟依次连通，所述氧化沟具有出水口，所述氧化沟的底部设有填料层，所述厌氧生物滤池具有生物滤料层，所述生物滤料层将所述厌氧生物滤池分成两个空间，且所述厌氧生物滤池的进水端和出水端分别位于所述生物滤料层的两侧。本实用新型涉及的无动力污水处理系统，易施工，氧化沟通风效果佳，出水水质好。
权利要求书
1.一种无动力污水处理系统，其特征在于，包括厌氧消化池、厌氧生物滤池及氧化沟，所述厌氧消化池具有进水口，所述厌氧消化池、厌氧生物滤池及氧化沟依次连通，所述氧化沟具有出水口，所述氧化沟的底部设有填料层;所述厌氧生物滤池具有生物滤料层，所述生物滤料层将所述厌氧生物滤池分成两个空间，且所述厌氧生物滤池的进水端和出水端分别位于所述生物滤料层的两侧。
2.根据权利要求1所述的无动力污水处理系统，其特征在于，所述厌氧生物滤池具有至少两个独立仓，所述独立仓内均具有生物滤料层，所述生物滤料层将独立仓分成第一空间及第二空间，所述独立仓的第二空间连通于所述厌氧消化池，该独立仓的第一空间与下一个独立仓的第二空间通过导流管连通，依次类推，最后一个独立仓的第一空间连通于所述氧化沟。
3.根据权利要求1所述的无动力污水处理系统，其特征在于，所述厌氧消化池与所述厌氧生物滤池之间、厌氧生物滤池与所述氧化沟之间均还连接有通气管。
4.根据权利要求1-3任一项所述的无动力污水处理系统，其特征在于，所述氧化沟设有至少两个折流板。
5.根据权利要求1-3任一项所述的无动力污水处理系统，其特征在于，所述氧化沟的进水端设有拔风管。
6.根据权利要求1-3任一项所述的无动力污水处理系统，其特征在于，所述氧化沟设有至少一个进气井。
7.根据权利要求1-3任一项所述的无动力污水处理系统，其特征在于，所述厌氧消化池的顶部、厌氧生物滤池的顶部及氧化沟的顶部均设有至少两个检修口。
8.根据权利要求1-3任一项所述的无动力污水处理系统，其特征在于，所述厌氧消化池由至少两个玻璃钢模块构成。
9.根据权利要求1-3任一项所述的无动力污水处理系统，其特征在于，所述厌氧消化池内部设有隔板。
说明书
无动力污水处理系统
技术领域
本实用新型涉及废水生物处理技术领域，特别是涉及一种无动力污水处理 系统。
背景技术
随着国民经济的飞速发展，城市规模越来越来大，城市人口迅速增长，人 民生活水平不断提高，生活污水的排放量也在逐年增加，国家对污水排放的要 求日趋严格，采用传统化粪池已不能满足国家有关的排放标准。较为彻底的治 理方案是污水接管至城市污水处理厂集中处理，但由于我国的城市下水道、污 水收集尚不完善，污水处理厂覆盖率不高，众多无法接管地区的生活小区、中 小型企业的生活污水不经处理直接排放，对水环境将造成较大污染，有些城市 在传统化粪池的基础上研制开发出地埋式无动力生活污水处理装置，作为生活 污水处理的一种替代方法，无能耗，不占地面面积，能带来一定的经济效益和 环境效益。但是，绝大多数污水处理装置都采用钢混结构或砖砌结构，使得施 工周期长，施工不方便;氧化沟通风效果不佳，出水水质不理想，不利于该技 术的推广工作。
实用新型内容
基于此，有必要提供一种易施工，氧化沟通风效果佳，出水水质好的无动 力污水处理系统。

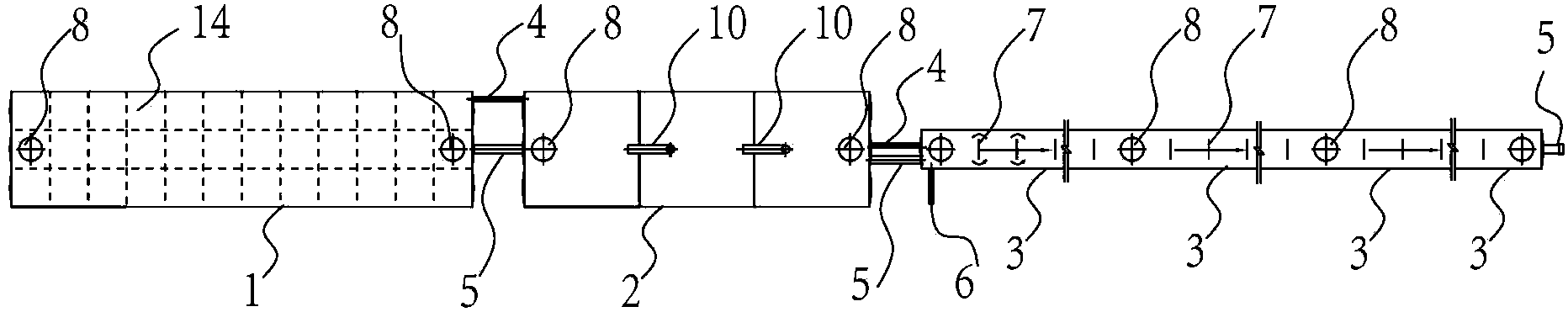

一种无动力污水处理系统，包括厌氧消化池、厌氧生物滤池及氧化沟，所 述厌氧消化池具有进水口，所述厌氧消化池、厌氧生物滤池及氧化沟依次连通， 所述氧化沟具有出水口，所述氧化沟的底部设有填料层;
所述厌氧生物滤池具有生物滤料层，所述生物滤料层将所述厌氧生物滤池 分成两个空间，且所述厌氧生物滤池的进水端和出水端分别位于所述生物滤料 层的两侧。
在其中一个实施例中，所述厌氧生物滤池具有至少两个独立仓，所述独立 仓内均具有生物滤料层，所述生物滤料层将独立仓分成第一空间及第二空间， 所述独立仓的第二空间连通于所述厌氧消化池，该独立仓的第一空间与下一个 独立仓的第二空间通过导流管连通，依次类推，最后一个独立仓的第一空间连 通于所述氧化沟。
在其中一个实施例中，所述厌氧消化池与所述厌氧生物滤池之间、厌氧生 物滤池与所述氧化沟之间均还连接有通气管。
在其中一个实施例中，所述氧化沟设有至少两个折流板。
在其中一个实施例中，所述氧化沟的进水端设有拔风管。
在其中一个实施例中，所述氧化沟设有至少一个进气井。
在其中一个实施例中，所述厌氧消化池的顶部、厌氧生物滤池的顶部及氧 化沟的顶部均设有至少两个检修口。
在其中一个实施例中，所述厌氧消化池由至少两个玻璃钢构成。
在其中一个实施例中，所述厌氧消化池内部设有隔板。
本实用新型涉及的无动力污水处理系统，通过厌氧消化池、厌氧生物滤池、 氧化沟及相应的生物滤料层、填料层，克服现有的无动力污水处理系统的施工 周期长，施工不方便，氧化沟通风效果不好，本实用新型提供一种无动力污水 处理系统，易施工，氧化沟通风效果佳，出水水质好。
本实用新型涉及的无动力污水处理系统，所述厌氧生物滤池具有至少两个 独立仓，所述独立仓内均具有生物滤料层，所述生物滤料层将独立仓分成第一 空间及第二空间，所述独立仓的第二空间连通于所述厌氧消化池，该独立仓的 第一空间与下一个独立仓的第二空间通过导流管连通，依次类推，最后一个独 立仓的第一空间连通于所述氧化沟，设多个独立仓，使得污水净化的效果更佳。
本实用新型涉及的无动力污水处理系统，所述厌氧消化池与所述厌氧生物 滤池之间、厌氧生物滤池与所述氧化沟之间均还连接有通气管，保证整个系统 内部空气流通。
本实用新型涉及的无动力污水处理系统，所述氧化沟设有至少两个折流板， 起到引导水流的作用。
本实用新型涉及的无动力污水处理系统，所述氧化沟的进水端设有拔风管， 促进空气在氧化沟流通。
本实用新型涉及的无动力污水处理系统，所述氧化沟设有进气井，保证与 外界的空气流通，与外界空气接触面积大，增加充氧效果。
本实用新型涉及的无动力污水处理系统，所述厌氧消化池的顶部、厌氧生 物滤池的顶部及氧化沟的顶部均设有至少两个检修口，便于检修。
本实用新型涉及的无动力污水处理系统，所述厌氧消化池、厌氧生物滤池 及氧化沟由至少两个玻璃钢模块(玻璃钢标准模块)构成，每个玻璃钢标准模 块轻便、易装，可节省大量施工时间。
本实用新型涉及的无动力污水处理系统，所述厌氧消化池内部设有隔板， 防止水流短路。
