申请日2014.04.22
公开(公告)日2014.08.13
IPC分类号C02F3/02; C02F7/00; B01D61/00; B01D29/66; B01D29/15
摘要
本实用新型公开了一种用于污水处理的装置，其特征在于：由连接管道、外牙陶瓷接头、刚玉管式膜、空气管道、空气阀、水阀和出水管道构成，刚玉管式膜通过外牙陶瓷接头连接到连接管道，所述的刚玉管式膜至少设有6个，所述的刚玉管式膜上布满微孔，刚玉管式膜的孔隙率大于40%;所述的连接管道一端封闭，另一端连接水阀，所述的水阀的另一端连接出水管道，靠近水阀一端的连接管道上设有分支管道，分支管道另一端连接空气阀，所述的空气阀的另一端连接空气管道。本实用新型结构简单，操作简便，通过阀门切换，可以同时实现曝气充氧和过滤的功能;曝气时对刚玉管式膜可进行反冲洗，恢复刚玉管式膜的过滤通量;不曝气时在池深水体的压力下进行过滤，一般不需要专门的抽真空的设备。
权利要求书

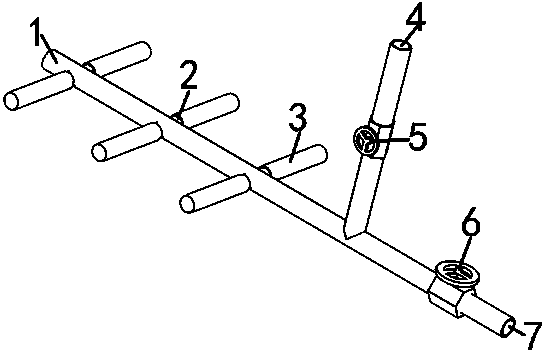

1.一种用于污水处理的装置，其特征在于：由连接管道(1)、外牙陶瓷接头(2)、刚玉管式膜(3)、空气管道(4)、空气阀(5)、水阀(6)和出水管道(7)构成，刚玉管式膜(3)通过外牙陶瓷接头(2)连接到连接管道(1)，所述的刚玉管式膜(3)至少设有6个，所述的刚玉管式膜(3)上布满微孔，刚玉管式膜(3)的孔隙率大于40%;所述的连接管道(1)一端封闭，另一端连接水阀(6)，所述的水阀(6)的另一端连接出水管道(7)，靠近水阀(6)一端的连接管道(1)上设有分支管道，分支管道另一端连接空气阀(5)，所述的空气阀的另一端连接空气管道(4)。
2.根据权利要求1所述的一种用于污水处理的装置，其特征在于：所述的刚玉管式膜(3)长为300-900mm，直径为50-100mm，壁厚为8-16mm。
3.根据权利要求1或要求2所述的一种用于污水处理的装置，其特征在于：所述的刚玉管式膜(3)膜孔径为100-600um。
说明书
一种用于污水处理的装置
技术领域
本实用新型涉及污水处理装置，尤其是一种用于污水处理的装置，属于环保技术领域。
背景技术
一般的污水生化处理工艺中必须包括两个过程，第一是污水在生化池内通过曝气器充氧降解有机物;第二是生化池混合液在沉淀池内沉淀，将污泥和水分离。这是两个独立的过程，分别用到不同的设备，需要投资大量的资金建一个沉淀池。
随着技术的进步，现在有的工艺已经省去了沉淀池，在生化池内进行曝气充氧生化处理，然后利用膜分离技术，进行泥和水的分离。但是，这种工艺仍需要两种设备，即曝气器和各种分离膜。并且膜的造价较高，膜过滤过程复杂，维护工作量大。
实用新型内容
本实用新型的目的是为了解决上述现有技术的缺陷，提供一种结构简单、操作简便、具有曝气、过滤双功能的用于污水处理的装置。
本实用新型的目的可以通过采取如下技术方案达到：
一种用于污水处理的装置，其特征在于：由连接管道、外牙陶瓷接头、刚玉管式膜、空气管道、空气阀、水阀和出水管道构成，刚玉管式膜通过外牙陶瓷接头连接到连接管道，所述的刚玉管式膜至少设有6个，所述的刚玉管式膜上布满微孔，刚玉管式膜的孔隙率大于40%;所述的连接管道一端封闭，另一端连接水阀，所述的水阀的另一端连接出水管道，靠近水阀一端的连接管道上设有分支管道，分支管道另一端连接空气阀，所述的空气阀的另一端连接空气管道。
作为一种优选方案，所述的刚玉管式膜(3)长为300-900mm，直径为50-100mm，壁厚为8-16mm。
作为一种优选方案，所述的刚玉管式膜(3)膜孔径为100-600um。
本实用新型相对于现有技术具有如下的有益效果：
1、本实用新型结构简单，操作简便，通过阀门切换可以同时实现曝气充氧和过滤的功能，节约污水处理的投资和充分利用有限空间;
2、本实用新型设有空气阀和水阀，通过空气阀和水阀的协调控制，可利用刚玉管式膜进行曝气，标准氧转移效率达到35%以上，同时对刚玉管式膜进行了反冲洗，恢复刚玉管式膜过滤的通量;
3、本实用新型在池深水体的压力下即可实现刚玉管式膜的过滤功能，过滤后出水悬浮物小于5mg/l;一般不需要专门的抽真空的设备。
