申请日2014.01.13
公开(公告)日2014.04.09
IPC分类号C02F9/04
摘要
本发明公开了一种重力自流式废水处理系统，整个系统是采用分层式结构，依次按照处理工序的先后将不同的工艺步骤的相应区域由高至低设置不同的层中，当废水进入系统后被提升至高层的第一级反应及沉淀处理层，然后在重力的作用下，废水在整个系统中流动并完成所有的净化处理工艺，而不需要再对废水进行提升或者输送，能够有效的节约能源而且使得整个废水处理系统更加紧凑，结构更加合理，依据本系统设计的建筑结构能够较好的将整个废水处理系统的所有设备及工艺相关结构紧凑的安置于建筑中，节约了建筑用地。
权利要求书
1.重力自流式废水处理系统，其特征在于：至少包括废水提升泵房(1)、第一级反应及沉淀处理层、第二级反应及沉淀处理层，其中第一级反应及沉淀处理层的位置高于第二级反应及沉淀处理层;第一级反应及沉淀处理层设有第一反应区(2)及第一沉淀池(3)，第二级反应及沉淀处理层包括第二反应区(4)及第二沉淀池(5);废水经预过滤后首先由废水提升泵房(1)输送至第一级反应及沉淀处理层并在重力作用下在整个系统中自流并被净化处理，具体为：
废水经预过滤后由废水提升泵房(1)提升流入第一反应区(2)并进行反应处理后重力自流入至第一沉淀池(3);
经第一沉淀池(3)进行沉淀后的废水重力自流至第二反应区(4);
经第二反应区(4)进行反应处理后重力自流入至第二沉淀池(5);
经第二沉淀池(5)进行沉淀后的废水重力自流至后续的处理系统。
2.根据权利要求1所述的重力自流式废水处理系统，其特征在于：底部设有废水收集池(6)，废水收集输送管道连接预过滤器(7)后通过管道再连接至废水收集池(6)，废水提升泵房(1)的提升泵的泵口连接至废水收集池(6)。
3.根据权利要求2所述的重力自流式废水处理系统，其特征在于：所述的废水收集池(6)，至少包括含氰废水收集池，含铜废水收集池，含铬废水收集池，含镍废水收集池。
4.根据权利要求3所述的重力自流式废水处理系统，其特征在于：所述含氰废水收集池，含铜废水收集池，含铬废水收集池及含镍废水收集池的数量分别为两组或以上，各组收集池之间相互隔离。
5.根据权利要求1或2所述的重力自流式废水处理系统，其特征在于：所述的废水收集池(6)还包括混排废水收集池、前处理废水收集池、事故及高浓度废水收集池。
6.根据权利要求1所述的重力自流式废水处理系统，其特征在于：第一级反应及沉淀处理层的上层设有药剂贮存及配置层，药剂贮存及配置层放置有存储罐及配置罐(8)，存储罐通过管道连接至配置罐(8)，配置罐(8)的药剂出口通过管道将配置好的药剂输送至第一反应区(2)及第二反应区(4)。
7.根据权利要求1所述的重力自流式废水处理系统，其特征在于：所述后续的处理系统包括回用水处理系统，回用水处理系统至少包括回用水预处理系统及超滤与反渗透系统，其中回用水预处理系统至少包括接触氧化池(9)、活性过滤器(10)、回用水缓冲水池(11);回用水预处理系统设置于第二级反应及沉淀处理层以下，第二沉淀池(5)的蓄水在重力作用下流入接触氧化池(9)进行曝气，然后经经集水堰流入活性砂过滤器(10)，并在活性砂过滤器(10)自流并被净化。
8.根据权利要求1所述的重力自流式废水处理系统，其特征在于：所述第一反应区(2)设有含镍废水处理生产线、含铬废水处理生产线、含氰废水处理生产线、混排废水处理生产线、前处理废水处理生产线、事故及高浓度废水处理生产线。
9.一种用于安置重力自流式废水系统的建筑结构，其特征在于：至少包括以下楼层：
用于设置废水收集池(6)以及废水提升泵房(1)的负一层及一层，两楼层之间相同的收集池上下贯通，不同收集池之间通过隔墙隔离;
二层设置预过滤器(7)、回用水处理系统中的接触氧化池(9)、活性砂过滤器(10)及回用水缓冲水池(11);
三层设置药剂贮存区(13)、第二级反应及沉淀处理层;
四层设置第一级反应及沉淀处理层;
五层设置药剂贮存及配置层。
10.根据权利要求9所述的用于安置重力自流式废水系统的建筑结构，其特征在于：设有监控及控制室(12)，各楼层分别设有多个摄像设备并连接至监控及控制室(12)。
说明书
重力自流式废水处理系统及其建筑结构
技术领域
本发明涉及一种废水处理系统。
背景技术
随着国内生产制造业的飞速发展，确实给国家的带来巨大的发展和经济效益，但是也给生态环境带来了负面的影响，尤其五金、化工等工厂所产生的废水对水体产生了严重的污染，导致了重金属、有机物及其他有害物质超标，威胁到人们饮水安全。随着国家及人们环保意识的增加，近年废水处理逐渐被重视及推广，尤其是电镀厂等需要进行集中管理，对其排放的废水进行集中、针对性的净化处理，为此需要建立相应的废水处理厂。由于废水处理需要经过许多处理工艺，现有的废水处理厂为了建设方便，一般是将所有的处理工艺区建立在一个平面上，尽管这样能够节约建设成本，但是废水在不同的工艺区输送时不能自行流动，需要依靠水泵进行提升才能实现，因此整个废水处理厂需要设置许多泵房来满足上述需求，这样造成了大量泵房的及配套措施的重复建设，使得整个废水处理系统复杂化，而且还造成了能源的浪费。
发明内容
本发明的目的是提供一种重力自流式废水处理系统，只需设置少量的泵房对废水进行一次性提升后，在重力的作用下，废水就在系统内自流完成整个净化处理过程，从而简化了系统的设计也节约了能源。
本发明的另一个目的是提供一种能够适合上述重力自流式废水处理系统的建筑结构，使得重力自流式废水处理系统的整体安装结构更加合理、有效。
本发明是这样来实现上述目的的：
重力自流式废水处理系统，其特征在于：至少包括废水提升泵房、第一级反应及沉淀处理层、第二级反应及沉淀处理层，其中第一级反应及沉淀处理层的位置高于第二级反应及沉淀处理层;第一级反应及沉淀处理层设有第一反应区及第一沉淀池，第二级反应及沉淀处理层包括第二反应区及第二沉淀池;废水经预过滤后首先由废水提升泵房输送至第一级反应及沉淀处理层并在重力作用下在整个系统中自流并被净化处理，具体为：
a. 废水经预过滤后由废水提升泵房提升流入第一反应区并进行反应处理后流入至第一沉淀池;
b. 经第一沉淀池进行沉淀后的废水重力自流至第二反应区;
c. 经第二反应区进行反应处理后流入至第二沉淀池;
d. 经第二沉淀池进行沉淀后的废水重力自流至后续的处理系统。
其中，底部设有废水收集池，废水收集输送管道连接预过滤器后通过管道再连接至废水收集池，废水提升泵房的提升泵的泵口伸入废水收集池中。
其中，所述的废水收集池，至少包括含氰废水收集池，含铜废水收集池，含铬废水收集池，含镍废水收集池。
其中，所述含氰废水收集池，含铜废水收集池，含铬废水收集池及含镍废水收集池的数量分别为两组或以上，各组收集池之间相互隔离。
其中，所述的废水收集池还包括混排废水收集池、前处理废水收集池、事故及高浓度废水收集池。
其中，第一级反应及沉淀处理层的上层设有药剂贮存及配置层，药剂贮存及配置层放置有存储罐及配置罐，存储罐通过管道连接至配置罐，配置罐的药剂出口通过管道将配置好的药剂输送至第一反应区及第二反应区。
其中，所述后续的处理系统包括回用水处理系统，回用水处理系统至少包括回用水预处理系统及超滤与反渗透系统，其中回用水预处理系统至少包括接触氧化池、活性过滤器、回用水缓冲水池;回用水预处理系统设置于第二级反应及沉淀处理层以下，第二沉淀池的蓄水在重力作用下流入接触氧化池进行曝气，然后经经集水堰流入活性砂过滤器，并在活性砂过滤器自流并被净化。
其中，所述第一反应区设有含镍废水处理生产线、含铬废水处理生产线、含氰废水处理生产线、混排废水处理生产线、前处理废水处理生产线、事故及高浓度废水处理生产线。
一种用于安置重力自流式废水系统的建筑结构，其特征在于：至少包括以下楼层：

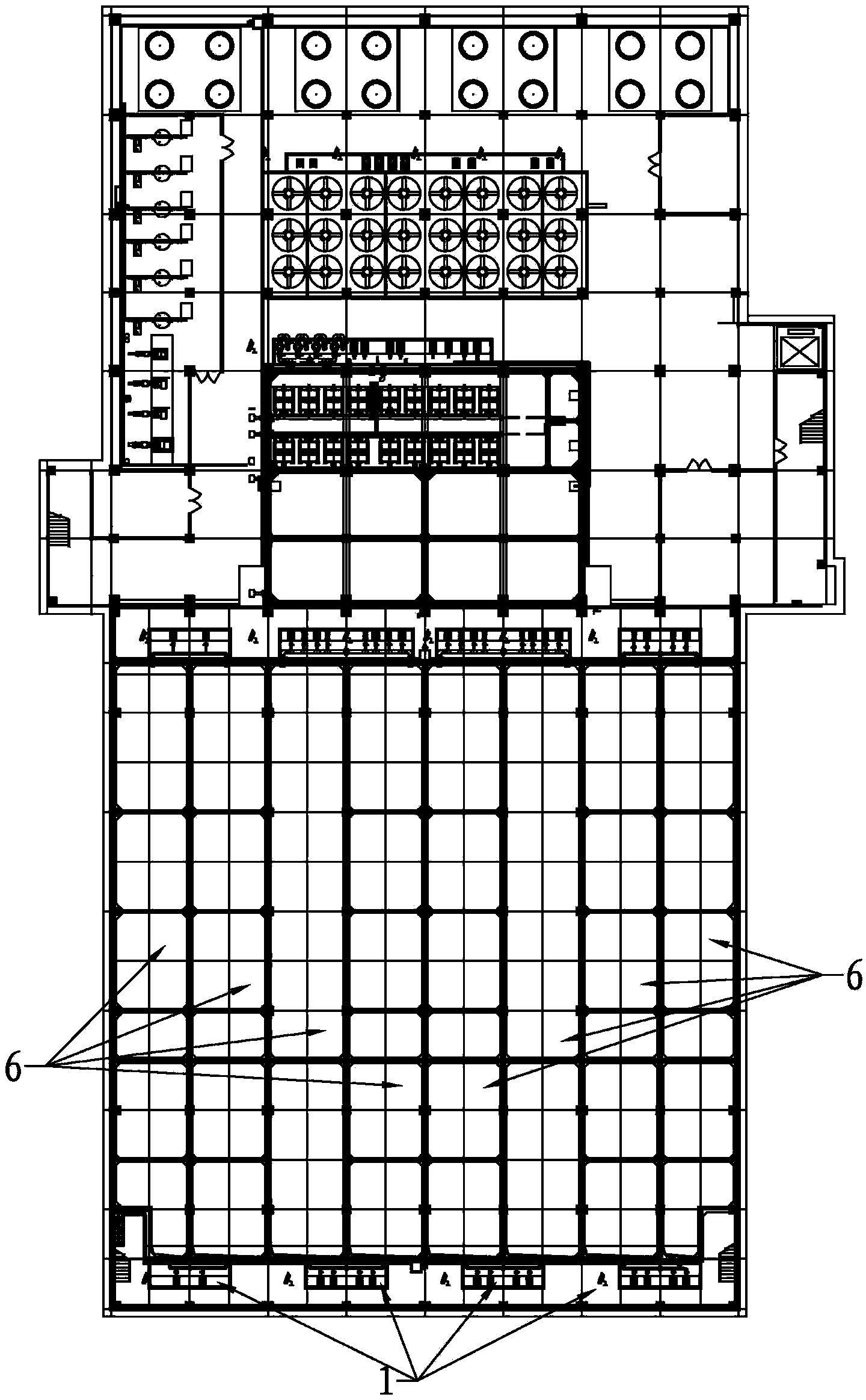

a. 用于设置废水收集池以及废水提升泵房的负一层及一层，两楼层之间相同的收集池上下贯通，不同收集池之间通过隔墙隔离;
b. 二层设置预过滤器、回用水处理系统中的接触氧化池、活性砂过滤器及回用水缓冲水池;
c. 三层设置药剂贮存区、第二级反应及沉淀处理层;
d. 四层设置第一级反应及沉淀处理层;
e. 五层设置药剂贮存及配置层。
其中，建筑结构中还设有监控及控制室，各楼层分别设有多个摄像设备并连接至监控及控制室。
本发明的有益效果是：整个系统是采用分层式结构，依次按照处理工序的先后将不同的工艺步骤的相应区域由高至低设置不同的层中，当废水进入系统后被提升至高层的第一级反应及沉淀处理层，然后在重力的作用下，废水在整个系统中流动并完成所有的净化处理工艺，而不需要再对废水进行提升或者输送，能够有效的节约能源而且使得整个废水处理系统更加紧凑，结构更加合理。而且整个系统主要是采用二级反应及二级沉淀来对废水进行处理的，由于尽管反应区中会设有针对不同的废水进行处理的工艺流程，但是废水中所含重金属或者有机物的种类复杂，通过一次反应和沉淀是无法实现废水的净化以满足排放或回用的标准，因此需要在二次反应中采用相应的净化工艺来进一步处理才能基本满足直接排放或者再次回用的要求。依据该系统设计的建筑结构能够较好的将整个废水处理系统的所有设备及工艺相关结构紧凑的安置于建筑中，节约了建筑用地。
