申请日2014.01.17
公开(公告)日2014.06.11
IPC分类号F04D9/00; C02F103/16; C02F1/44
摘要
本实用新型属于化工电镀废水处理技术领域，具体涉及一种电镀废水处理用原水泵加水装置。本实用新型要解决的技术问题是提供一种加水省时省力的电镀废水处理用原水泵加水装置。为了解决上述技术问题，本实用新型提供了这样一种电镀废水处理用原水泵加水装置，包括有原水泵、中水池出水管道、超滤进水管道，还包括有自来水管道和自来水阀，在所述中水池出水管道上连接有所述自来水管道，在所述自来水管道上设有自来水阀。有益效果：与现有技术相比，节省了人力和时间，提高了工作效率，增加了原水泵的使用寿命。
权利要求书
1.一种电镀废水处理用原水泵加水装置，其特征在于：包括有原水泵(1)、中水池出水管道(2)、超滤进水管道(3)，还包括有自来水管道(4)和自来水阀(5)，在所述中水池出水管道(2)上连接有所述自来水管道(4)，在所述自来水管道(4)上设有自来水阀(5)。

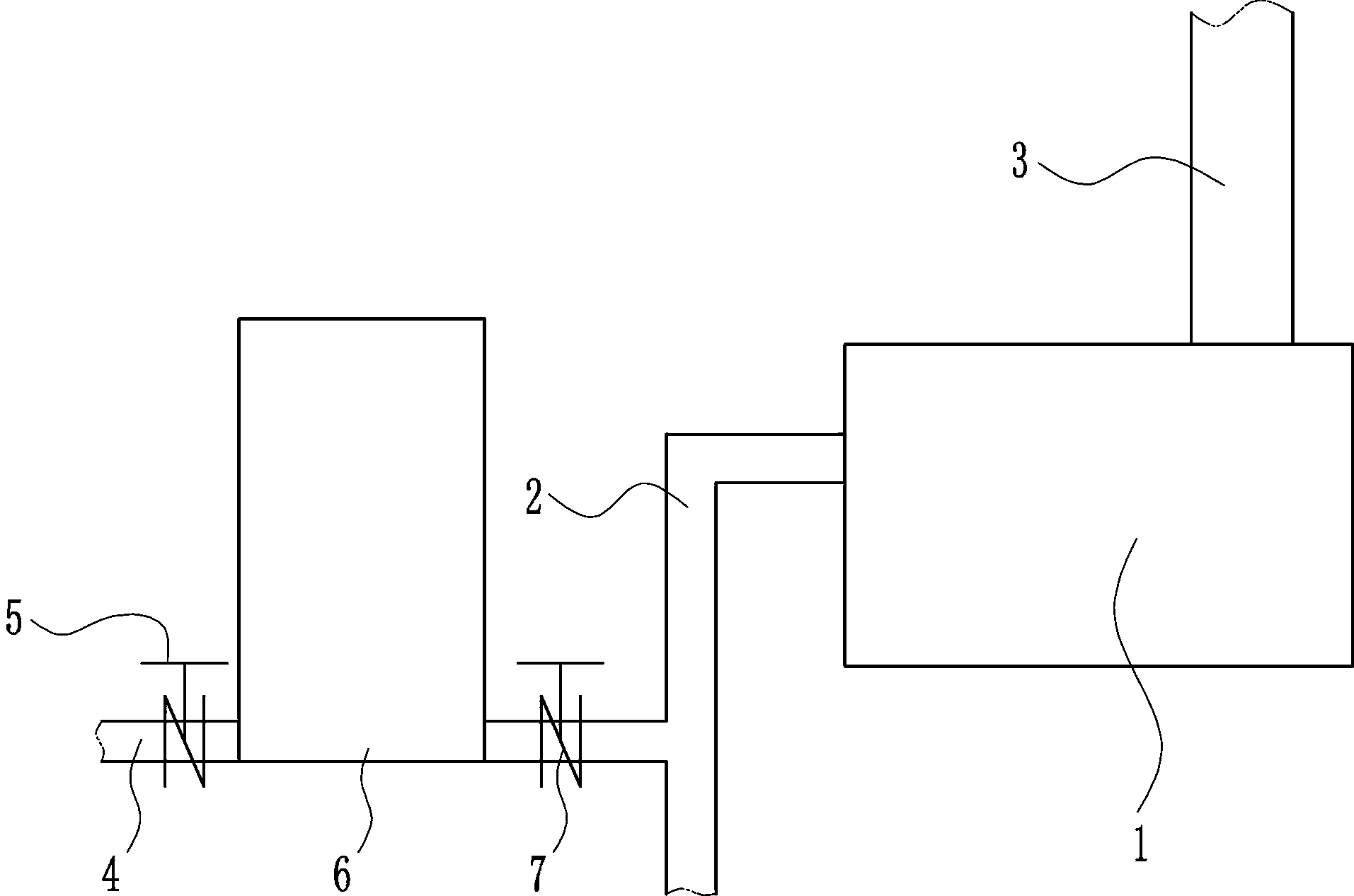

2.根据权利要求1所述的一种电镀废水处理用原水泵加水装置，其特征在于：在所述自来水阀(5)和所述水池出水管道之间还设有蓄水箱(6)和蓄水阀(7)，所述蓄水阀(7)设在所述蓄水箱(6)的右侧。
3.根据权利要求1或2所述的一种电镀废水处理用原水泵加水装置，其特征在于：所述自来水阀(5)为手动阀。
4.根据权利要求2所述的一种电镀废水处理用原水泵加水装置，其特征在于：所述蓄水阀(7)为手动阀。
说明书
一种电镀废水处理用原水泵加水装置
技术领域
本实用新型属于化工电镀废水处理技术领域，具体涉及一种电镀废水处理用原水泵加水装置。
技术背景
图1为现有原水泵工作时的结构示意图。如图1所示，电镀废水处理设备中原水泵的作用是原水泵1通过中水池出水管道2抽来自中水池的水，增压后，通过超滤进水管道压入超滤系统进行水质处理。
原水泵在运行情况下，经常出现泵里没有自来水，导致原水泵出现空转，抽不上来中水池水的现象，以至于后面的超滤、反渗透设备不能正常运行。
原水泵在出现空转现象的情况下，目前一般都用塑料小水管来连接到工厂的二级离子柱那里接水到原水泵里去，使原水泵里有水，后面的超滤、反渗透设备能正常运行。这种解决方法存在麻烦、费力的问题，而且这种解决方法必须有两个人来操作。由于工作人员有限，浪费了人力。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有原水泵缺水空转、加水费时费力的缺点，本实用新型要解决的技术问题是提供一种加水省时省力的电镀废水处理用原水泵加水装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种电镀废水处理用原水泵加水装置，包括有原水泵、中水池出水管道、超滤进水管道，还包括有自来水管道和自来水阀，在所述中水池出水管道上连接有所述自来水管道，在所述自来水管道上设有自来水阀。
加了防止自来水管道突然无水的情况，优选地，在所述自来水阀和所述水池出水管道之间还设有蓄水箱和蓄水阀，所述蓄水阀设在所述蓄水箱的右侧。
优选地，所述自来水阀为手动阀。
优选地，所述蓄水阀为手动阀。
(3)有益效果
与现有技术相比，节省了人力和时间，提高了工作效率，增加了原水泵的使用寿命。
