申请日2013.12.16
公开(公告)日2014.04.09
IPC分类号F28D1/04; F28F9/26; F28F27/00; F28F19/01; F28F13/00
摘要
本发明公开了一种家庭浴室废水余热回收换热器，包括集水过滤器、若干层铜板、泄水口、温控阀、角形铜条、若干水平换热管、U型管、胶管、余热回收换热器箱体，余热回收换热器箱体的顶部设置集水过滤器，所有铜板均横向平行安装在箱体内，若干水平换热管通过角形铜条固定在铜板上部，水平换热管与角形铜条之间的缝隙填充导热油，并在角形铜条的两端对导热油进行密封，制冷剂走水平换热管内，所有铜板上均开有泄水口，相邻两层铜板的泄水口分别设在相对的两侧，泄水口下方安装有温控阀。本发明既不影响换热器的换热效率，又可以方便清洗换热器内部的换热部件，在浴室废水热泵中应用具有显著的效果。
权利要求书

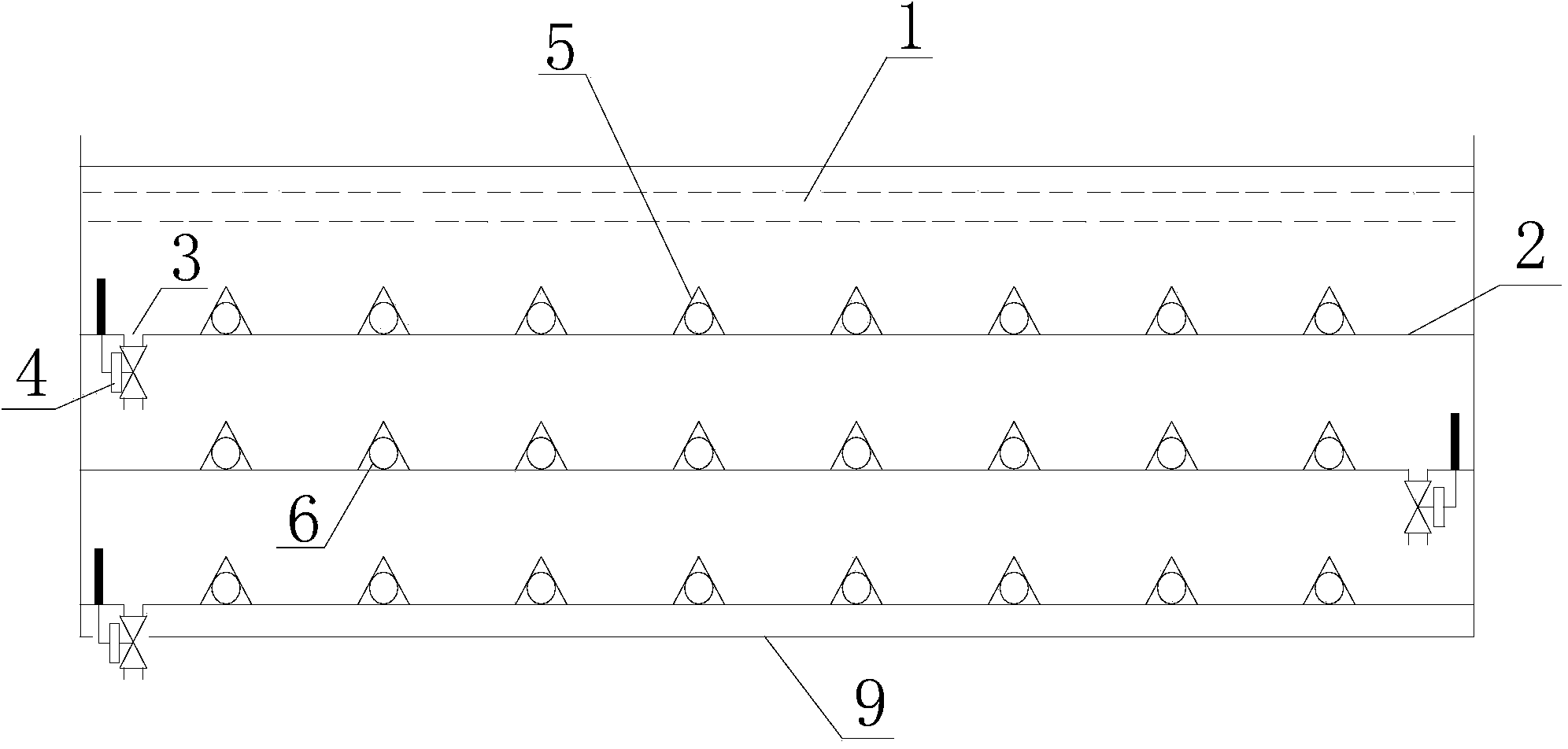

1.家庭浴室废水余热回收换热器，其特征在于：包括集水过滤器(1)、若干层 铜板(2)、泄水口(3)、温控阀(4)、角形铜条(5)、若干水平换热管(6)、 U型管(7)、胶管(8)、余热回收换热器箱体(9)，所述余热回收换热器箱 体(9)的顶部设置集水过滤器(1)，所有铜板(2)均横向平行安装在箱体 (9)内，若干水平换热管(6)通过角形铜条(5)固定在铜板(2)上部， 水平换热管(6)与角形铜条(5)之间的缝隙填充导热油，并在角形铜条(5) 的两端对导热油进行密封，制冷剂走水平换热管(6)内，浴室废水流过铜板 (2)，铜板(2)上的水平换热管(6)两端通过U型管(7)连接在一起，所 有铜板(2)上的水平换热管(6)通过胶管(8)上下连接在一起，所有铜板 (2)上均开有泄水口(3)，相邻两层铜板(2)的泄水口(3)分别设在相对 的两侧，泄水口(3)下方安装有温控阀(4)。
2.如权利要求1所述的家庭浴室废水余热回收换热器，其特征在于：铜板(2) 与角形铜条(5)通过焊接方式连接在一起，把水平换热管(6)固定在铜板 (2)上部。
3.如权利要求1所述的家庭浴室废水余热回收换热器，其特征在于：角形铜条 (5)的长度小于水平换热管(6)的长度，角形铜条(5)与箱体(9)间留 有过道。
4.如权利要求1所述的家庭浴室废水余热回收换热器，其特征在于：角形铜条 (5)加工成横截面为等腰三角形状的角形铜条。
5.如权利要求1所述的家庭浴室废水余热回收换热器，其特征在于：所述铜板 (2)为三层，三层铜板(2)分上、中、下平行分布。
6.如权利要求5所述的家庭浴室废水余热回收换热器，其特征在于：泄水口(3) 下部安装有温控阀(4)，温控阀(4)的温度传感器置于上部铜板(2)的空 间内，上层的铜板(2)内的温控阀(4)开启温度设为22℃，中层的铜板(2) 内的温控阀(4)开启温度设为14℃，下层的铜板(2)内的温控阀(4)开 启温度设为6℃。
7.如权利要求5或6所述的家庭浴室废水余热回收换热器，其特征在于：上层 的铜板(2)上的所有水平换热管(6)之间采用U型管(7)依次水平连接形 成上层贯通换热管;中层的铜板(2)上的所有水平换热管(6)之间采用U 型管(7)依次水平连接形成中层贯通换热管;下层的铜板(2)上的所有水 平换热管(6)之间采用U型管(7)依次水平连接形成下层贯通换热管;所 述上层贯通换热管的末端与中层贯通换热管的首端采用胶管(8)连接，中层 贯通换热管的末端与下层贯通换热管的首端采用胶管(8)连接。
说明书
家庭浴室废水余热回收换热器
【技术领域】
本发明涉及一种家庭浴室废水余热回收换热器。
【背景技术】
目前，我国的供热方式主要有燃煤、燃油、燃气、电加热、太阳能等几种 常规加热方式。随着经济的发展，资源短缺越来越成为制约社会发展的主要障 碍;伴随科技进步，对环保节能产品的开发与应用不断地追求，采用节能环保 的供热水产品是当前的主流。
人体洗浴后的废水水温约为30-32℃，对此废水进行热回收是一种很好的节 能方式。目前的产品有浴室废水热泵技术，该技术利用能源品位较高的淋浴废 水作为热泵的热源，通过热回收换热器吸收废热后，在热泵中对自来水进行加 热，使其达到人体淋浴要求的温度。
考虑到废水顺流而下通过换热器，热回收换热器要在淋浴房底面放置。但 由于废水中的头发、灰垢等物质会影响换热效率。因此，急需要找到一种新的 换热器来代替现有的热回收换热器。
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种家庭浴室废水余热回 收换热器，既不影响换热器的换热效率，又可以方便清洗换热器内部的换热部 件，在浴室废水热泵中应用具有显著的效果。
为实现上述目的，本发明提出的家庭浴室废水余热回收换热器，包括集水 过滤器、若干层铜板、泄水口、温控阀、角形铜条、若干水平换热管、U型管、 胶管、余热回收换热器箱体，所述余热回收换热器箱体的顶部设置集水过滤器， 所有铜板均横向平行安装在箱体内，若干水平换热管通过角形铜条固定在铜板 上部，水平换热管与角形铜条之间的缝隙填充导热油，并在角形铜条的两端对 导热油进行密封，制冷剂走水平换热管内，浴室废水流过铜板，铜板上的水平 换热管两端通过U型管连接在一起，所有铜板上的水平换热管通过胶管上下连 接在一起，所有铜板上均开有泄水口，相邻两层铜板的泄水口分别设在相对的 两侧，泄水口下方安装有温控阀。
进一步地，铜板与角形铜条通过焊接方式连接在一起，把水平换热管固定 在铜板上部，这样保证了换热管外的角形铜条与浴室废水的接触面积尽可能的 大，使铜板及角形铜条能够有效传热，提高了换热效率。
进一步地，角形铜条的长度小于水平换热管的长度，角形铜条与箱体间留 有过道，防止积水。
进一步地，角形铜条加工成横截面为等腰三角形状的角形铜条，使接触暴 露面增大，这样更容易清洗，没有污垢死角。
进一步地，所述铜板为三层，三层铜板分上、中、下平行分布，考虑的家 庭浴室废水余热回收换热器安装所造成的浴室地面上升问题，箱体内铜板设置 三层，在达到传热效果的同时，尽可能减小对房间空间的使用。
进一步地，泄水口下部安装有温控阀，温控阀的温度传感器置于上部铜板 的空间内，上层的铜板内的温控阀开启温度设为22℃，中层的铜板内的温控阀 开启温度设为14℃，下层的铜板内的温控阀开启温度设为6℃，温控阀的温度 传感器置于上部铜板空间内，废水在各层充分换热后，达到相应的排放温度后， 温控阀开启放水。
进一步地，上层的铜板上的所有水平换热管之间采用U型管依次水平连接 形成上层贯通换热管;中层的铜板上的所有水平换热管之间采用U型管依次水 平连接形成中层贯通换热管;下层的铜板上的所有水平换热管之间采用U型管 依次水平连接形成下层贯通换热管;所述上层贯通换热管的末端与中层贯通换 热管的首端采用胶管连接，中层贯通换热管的末端与下层贯通换热管的首端采 用胶管连接，以便于各层铜板的拆卸清洗。
本发明的有益效果：在铜板上通过角形铜条对换热管进行包裹，角形铜条 设成三角形，在各层换热管之间又通过胶管连接，这样便于把铜板进行拆卸清 洗，清洗时直接用刷子刷洗铜板跟条形铜条即可，方便快捷;同时，角形铜条 与换热管的缝隙中充有导热油，在不影响换热管传热的情况下，铜板与角形铜 条又会增大换热管的换热面积，强化了传热效果。本发明的家庭浴室废水余热 回收换热器不仅清洗方便，还能有效提高换热器的传热性能。角形铜条与换热 管之间缝隙密封的导热油可降低角形铜条与换热管之间因缝隙存在所造成的传 热效率损失。每层铜板上的泄水口布置在相对两侧，便于水的流动，能够实现 自我清洗的目的。
