公开(公告)日2015.02.25
IPC分类号G01N15/06; G01N21/17
摘要
一种含油污水在线监测装置，包括箱体，箱体内设有控制装置，控制装置包括显示控制器、电源控制器，所述箱体设有采样泵和乳化泵，采样泵输入端连接进水管，输出端连接乳化泵输入端，乳化泵输出端连接乳化器，乳化器输出经连接管连接设置在光电测量箱内的玻璃管下端，光电测量箱内设有光电测量板，玻璃管上端连接出水管，所述玻璃管内设有活塞，活塞连接气缸，气缸经电磁阀、空气过滤器、输气管连接空压机。实现对污水中油份、固体悬浮物和浊度三种参数同时在线监测，并提供报警信息，控制污水排放，具有方便快捷的实时监测、操作简单、测量准确、测量过程中不使用不产生有毒有害物质的特点，且可以长时间可靠运行，大大减轻了操作人员的劳动强度。
权利要求书

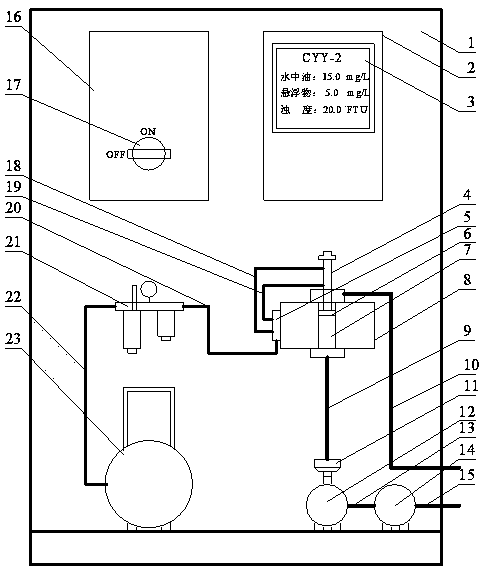

1.一种含油污水在线监测装置，包括箱体(1)，箱体(1)内设有控制装置、测量装置和清洗装置，控制装置包括显示控制器(2)、电源控制器(16)，测量装置包括采样泵(14)、乳化泵(12)、乳化器(11)、光电测量箱(8)，清洗装置包括空压机(23)、空气过滤器(21)、电磁阀(5)、气缸(4)、活塞(6)， 其特征在于，所述箱体(1)设有采样泵(14)，采样泵(14)输入端连接进水管(15)，采样泵(14)输出端经连接管(13)连接乳化泵(12)输入端，乳化泵(12)输出端连接乳化器(11)，乳化器(11)输出经连接管(9)连接设置在光电测量箱(8)内的玻璃管(7)下端，玻璃管(7)上端连接出水管(10)，所述玻璃管(7)内设有活塞(6)，活塞(6)连接气缸(4)，气缸(4)二个进气口经气管(18)、(19)连接电磁阀(5)二个出气口，电磁阀(5)进气口经气管(20)连接空气过滤器(21)出气口，空气过滤器(21)进气口经气管(22)连接空压机(23)储气罐。
2.根据权利要求1所述的一种含油污水在线监测装置，其特征在于，所述电源控制器(16)设有开关(17)、3P断路器和1P断路器，开关(17)的电源出线端L、N分别连接3P断路器的二路进线端，对应出线端并联接入二个电流过载保护器，过载保护器的出线端分别接采样泵、乳化泵的电源进线端，过载保护器的启动线圈对应接入采样泵启动信号线和乳化泵启动信号线，开关(17)的电源出线端L并联连接三个1P断路器的进线端，出线端对应连接空压机(23)、加热带和照明灯电源的火线端L，零线端N和开关(17)的电源出线端N并联连接;所述显示控制器(2)设有工业微型计算机(3)、开关电源、输出控制板，工业微型计算机(3)通过COM1口和光电测量箱(8)内的光电测量板连接， COM2口和控制输出板连接， COM3口为RS485口，输出实时监测数值。
说明书
一种含油污水在线监测装置
技术领域
本实用新型涉及一种含油污水在线监测装置，适用于冷却循环水、化工/石化工艺流程水、市政及工业污水、油水分离器排放口、地表水/雨水排放、冷凝水及锅炉补给水及石油钻井平台等方面的监测。
背景技术
水是人类及地球上各种生物不可缺少的资源，水环境的好坏直接影响到人类及各种生物的生存。由于人类在地球上的活动产生各种有毒有害物质，这些有毒有害物质直接或间接存在于水中，严重破坏了水的生态平衡，影响人类的自身健康。目前，世界各国对水环境的保护足够重视，严禁工、农业生产过称中产生的污水未经处理或处理后各种有毒有害物质超标排放。因此，在污水处理排放过程中，对污水的实时在线监测是不可缺少的。
目前国际上普遍采用红外光散射技术测量含油污水，但现有的监测装置大多只是对污水中油份在线监测，不能同时监测水中油、固体悬浮物和浊度三项指标，随着国家对水环境的日益重视，在一些特定场合，在对污水中油份进行监测的同时还必须监测水中固体悬浮物、浊度等其它指标。
实用新型内容
本实用新型其目的就在于提供一种含油污水在线监测装置，实现对污水中油份、固体悬浮物和浊度三种参数同时在线监测，并提供报警信息，控制污水排放，具有方便快捷的实时监测、操作简单、测量准确、测量过程中不使用不产生有毒有害物质的特点，且可以长时间可靠运行，大大减轻了操作人员的劳动强度。
实现上述目的而采取的技术方案，包括箱体，箱体内设有控制装置，控制装置包括显示控制器、电源控制器，所述箱体设有采样泵和乳化泵，采样泵输入端连接进水管，输出端连接乳化泵输入端，乳化泵输出端连接乳化器，乳化器输出经连接管连接设置在光电测量箱内的玻璃管下端，光电测量箱内设有光电测量板，玻璃管上端连接出水管，所述玻璃管内设有活塞，活塞连接气缸，气缸经电磁阀、空气过滤器、输气管连接空压机。
与现有技术相比本实用新型具有以下优点。
本装置将颗粒光散射技术引入到污水测量的在线分析领域，通过分析油滴颗粒在空间中的光散射分布，建立光散射信号与测量参数之间的数学函数关系，实现在线监测目的，这样的测量方法可以方便快捷的实时监测，操作简单，测量准确，测量过程中不使用、不产生有毒有害物质，可以长时间可靠运行，大大减轻操作人员的劳动强度。而现有的测量方法往往需要在实验室中用有机溶剂进行萃取，操作复杂，会产生有毒有害物质造成二次污染，特别是不能实现在线监测。
