申请日2014.11.11
公开(公告)日2015.02.25
IPC分类号C02F101/34; C02F1/04
摘要
本发明公开了一种含酚废水填料汽提装置，包括汽提塔体和换热器，汽提塔体包括一筒体及填料，分别为汽提段、第一再生段和第二再生段，每段填料上方均设置喷淋装置，换热器设置在汽提塔体的外部，换热器的热流体出口与汽提段上方的喷淋装置连通，汽提塔体顶部设置循环蒸汽管道与第二再生段的底部相通，汽提段与第一再生段之间的喷淋管道与新碱液进口管道相连，汽提段底部连接一出水管道，该出水管道与换热器的热流体进口相连，第一再生段与第二再生段之间的喷淋管道与循环碱液进口管道相连。本发明工艺简单，设备成本较低，处理效率高，处理高浓度(1g/L以上)含酚废水，可以达到经济上收支平衡，而且不会产生二次污染。
权利要求书
1.含酚废水填料汽提装置，包括汽提塔体和换热器，其特征在于，所述的 汽提塔体包括一筒体及设置在筒体内的填料，所述的填料为三段，从上到下分 别为汽提段、第一再生段和第二再生段，所述的每段填料的上方均设置有喷淋 装置，所述的换热器设置在汽提塔体的外部，所述的换热器的热流体出口与汽 提段上方的喷淋装置通过管道连通，所述的汽提塔体的顶部设置有一循环蒸汽 管道与第二再生段的底部相通，汽提段与第一再生段之间的喷淋管道与新碱液 进口管道相连，汽提段底部连接一出水管道，该出水管道与换热器的热流体进 口相连，第一再生段与第二再生段之间的喷淋管道与循环碱液进口管道相连， 换热器上还设置有含酚废水进口和脱酚废水出口。
2.根据权利要求1所述的含酚废水填料汽提装置，其特征在于，所述的填 料均为规整填料。
3.根据权利要求1所述的含酚废水填料汽提装置，其特征在于，所述的汽 提塔体的底部还设有新蒸汽进口管道和酚钠盐出口管道。
说明书
含酚废水填料汽提装置
技术领域
本发明涉及一种污水处理装置，具体涉及一种含酚废水填料汽提装置。
背景技术
汽提法是污水与水蒸气直接接触，使污水中的挥发性物质按一定比例扩散 到气相中，从而达到从污水中分离污染物的目的。本公司产生的含酚废水的处 理一直是一个技术难点，以前都是采用加药剂的处理方法，处理效率低，处理 工艺复杂。
发明内容
本发明为了解决上述技术问题，提供了一种含酚废水填料汽提装置，处理 效率高，且工艺简单。
解决上述技术问题的技术方案如下：

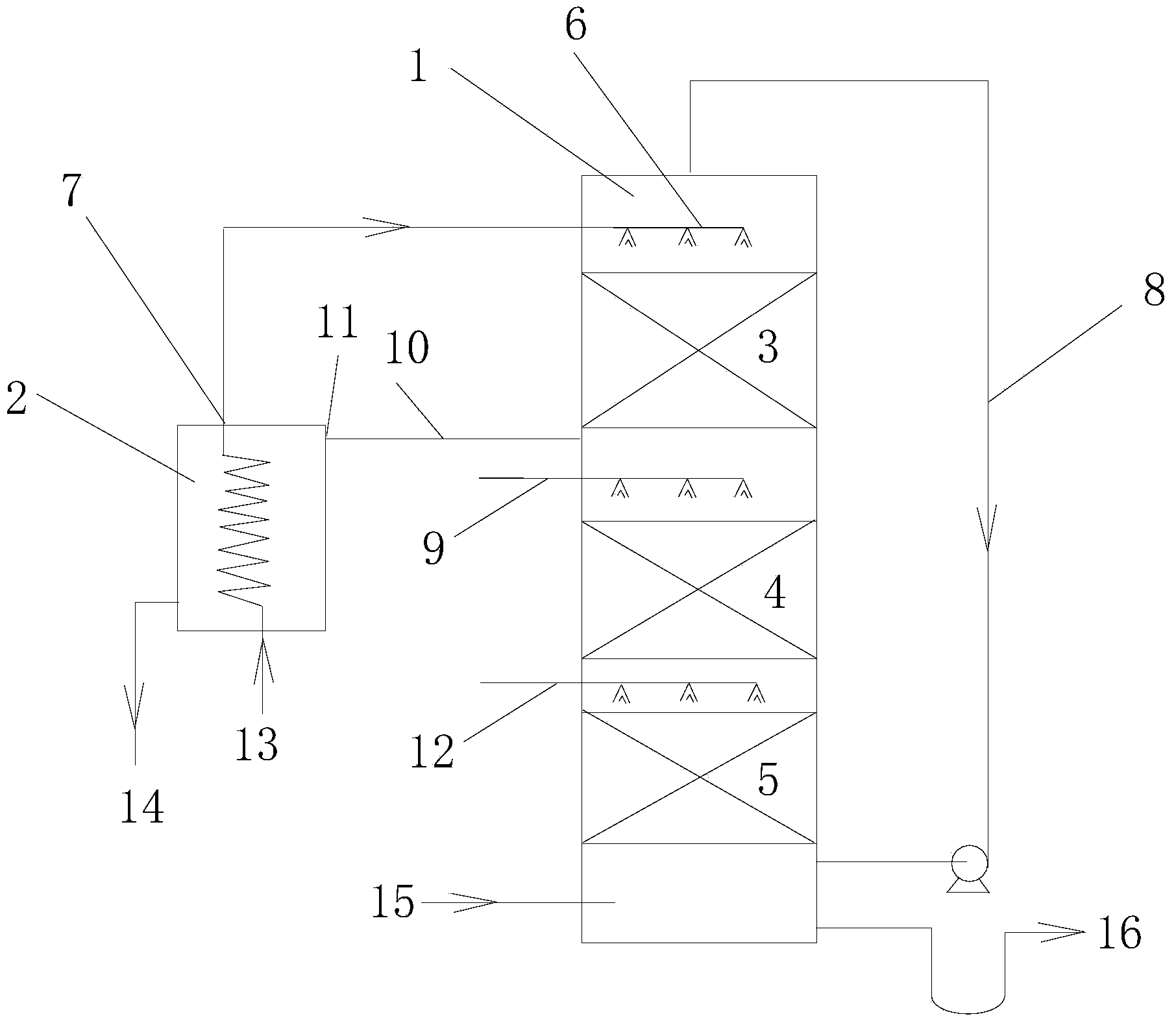

含酚废水填料汽提装置，包括汽提塔体和换热器，所述的汽提塔体包括一 筒体及设置在筒体内的填料，所述的填料为三段，从上到下分别为汽提段、第 一再生段和第二再生段，所述的每段填料的上方均设置有喷淋装置，所述的换 热器设置在汽提塔体的外部，所述的换热器的热流体出口与汽提段上方的喷淋 装置通过管道连通，所述的汽提塔体的顶部设置有一循环蒸汽管道与第二再生 段的底部相通，汽提段与第一再生段之间的喷淋管道与新碱液进口管道相连， 汽提段底部连接一出水管道，该出水管道与换热器的热流体进口相连，第一再 生段与第二再生段之间的喷淋管道与循环碱液进口管道相连，换热器上还设置 有含酚废水进口和脱酚废水出口。
所述的填料均为规整填料。
所述的汽提塔体的底部还设有新蒸汽进口管道和酚钠盐出口管道。
本发明工艺简单，设备成本较低，处理效率高，处理高浓度(1g/L以上) 含酚废水，可以达到经济上收支平衡，而且不会产生二次污染。
