申请日2014.04.10
公开(公告)日2014.09.24
IPC分类号B01D36/02
摘要
一种改性再生塑料中污水净化装置，涉及污水过滤设备技术领域，包括一污水过滤池，在所述污水过滤池内由上向下依次设有滤网过滤层和海绵过滤层，所述海绵过滤层位于污水过滤池底面上部，与底面之间设有一定距离，使得污水能够从海绵中渗出，在所述污水过滤池底部设有出水管道，滤网过滤层主要用于过滤部分大的杂物，海绵过滤层主要用于过滤一下微小的杂物，当使用一段时间后，可以将滤网过滤层和海绵过滤层中的滤材拿出来进行清洗处理，以增强其过滤效果。

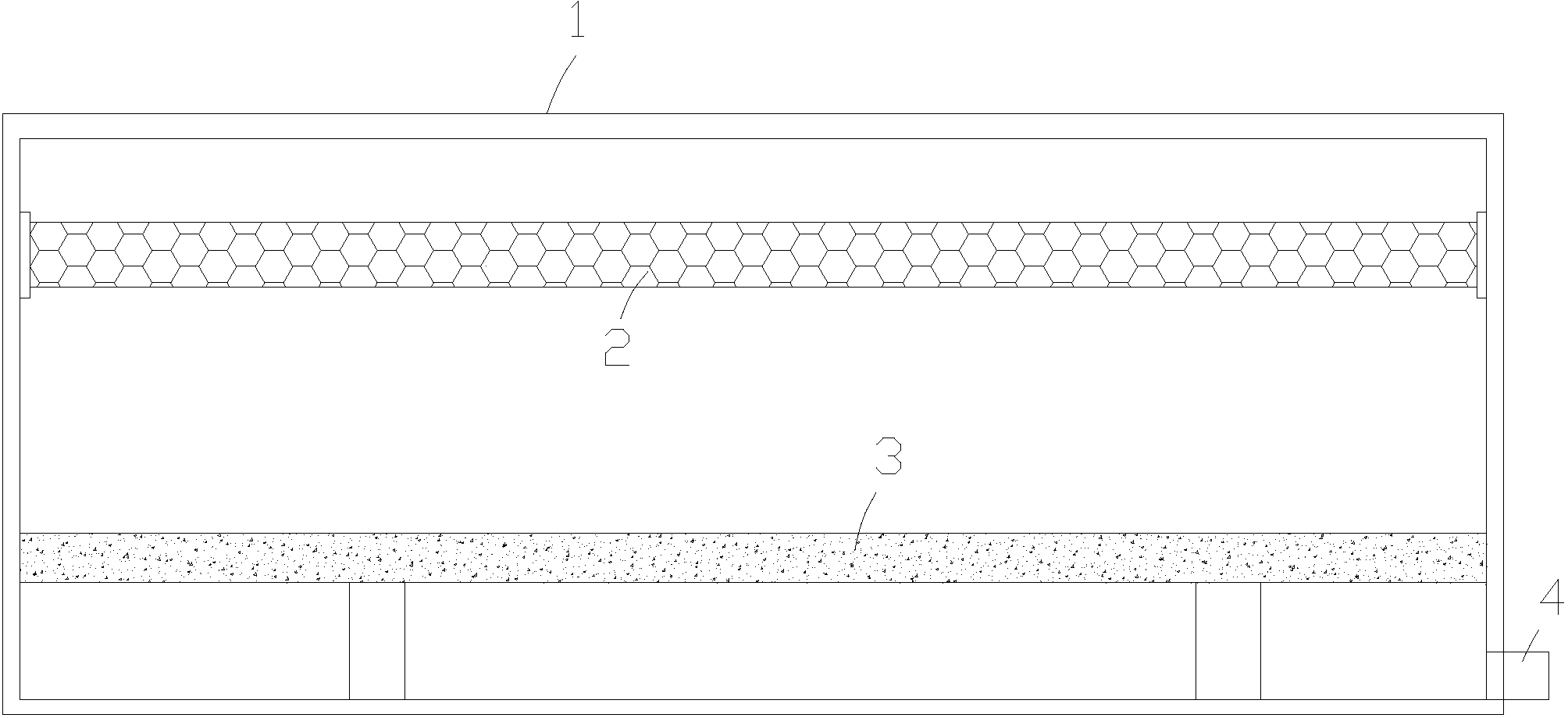

摘要附图
权利要求书
1.一种改性再生塑料中污水净化装置，包括一污水过滤池，其特征在于： 在所述污水过滤池内由上向下依次设有滤网过滤层和海绵过滤层，所述海绵 过滤层位于污水过滤池底面上部，与底面之间设有一定距离，在所述污水过 滤池底部设有出水管道。
2.根据权利要求1所述的改性再生塑料中污水净化装置，其特征在于： 所述污水过滤池置于地面上方，所述污水过滤池的池壁具有一夹层，在该夹 层内设有加热器。
3.根据权利要求1所述的改性再生塑料中污水净化装置，其特征在于： 所述滤网过滤层和海绵过滤层之间具有一米以上的间距。
4.根据权利要求1所述的改性再生塑料中污水净化装置，其特征在于： 所述滤网过滤层的两端挂接在污水过滤池的池壁上。
说明书
改性再生塑料中污水净化装置
技术领域
本实用新型涉及污水过滤设备技术领域，具体涉及一种改性再生塑料中 污水净化装置。
背景技术
目前汽车、电动自行车使用的蓄电池主要为铅酸蓄电池，其成本低廉、 制造工艺简单，在电动自行车市场占主导地位，2011年，全国铅酸蓄电池的 产量已达到2.4亿千伏安时。汽车、电动自行车的铅酸蓄电池的使用寿命为一 年半到两年的时间，尽管生产时严格按照工艺流程控制质量，可半年后很多 电池都会老化从而缩短其使用寿命。废旧的汽车、电动自行车铅酸蓄电池逐 年递增，总量巨大，对环境造成很大影响。
为了科学规范的回收废弃的铅酸蓄电池，国家已经成立了专门的回收市 场。铅酸蓄电池的回收包括铅的回收、外壳的回收再利用、酸液的分离等步 骤。铅酸蓄电池的外壳以PP为主，所以PP外壳的回收再利用技术的发展，不 但为电动自行车铅酸蓄电池行业长期发展提供保障，更是节约原料和资源二 次利用的可持续发展的要求。
目前铅酸蓄电池回收利用技术有很多报道，中国专利号为CN101608264， 公开了一种铅酸蓄电池废铅的回收方法，中国专利号为CN101613803公开了一 种铅酸蓄电池铅膏的回收方法，中国专利号为CN101173326，公开了一种回收 铅过程产生的酸性废液的回收方法。一般的回收工艺都需要用到大量的水， 从而产生了很多污水需要处理。
实用新型内容
本实用新型所要解决的技术问题在于提供一种简单实用，实际应用效果 好的改性再生塑料中污水净化装置。
本实用新型所要解决的技术问题采用以下技术方案来实现：
一种改性再生塑料中污水净化装置，包括一污水过滤池，在所述污水过 滤池内由上向下依次设有滤网过滤层和海绵过滤层，所述海绵过滤层位于污 水过滤池底面上部，与底面之间设有一定距离，使得污水能够从海绵中渗出， 在所述污水过滤池底部设有出水管道，滤网过滤层主要用于过滤部分大的杂 物，海绵过滤层主要用于过滤一下微小的杂物，当使用一段时间后，可以将 滤网过滤层和海绵过滤层中的滤材拿出来进行清洗处理，以增强其过滤效果。
所述污水过滤池置于地面上方，所述污水过滤池的池壁具有一夹层，在 该夹层内设有加热器，用于对池中的水进行加热，提高过滤效率。
所述滤网过滤层和海绵过滤层之间具有一米以上的间距，提高落差。
所述滤网过滤层的两端挂接在污水过滤池的池壁上，方便更换清洗。
本实用新型的有益效果是：本实用新型通过在过滤池对污水进行简单的 处理，方便后续深化处理，提高污水处理效率，结构简单，成本低，实际应 用效果好。
