申请日2014.04.29
公开(公告)日2014.08.27
IPC分类号F24F12/00; F24J3/00; F24F11/02
摘要

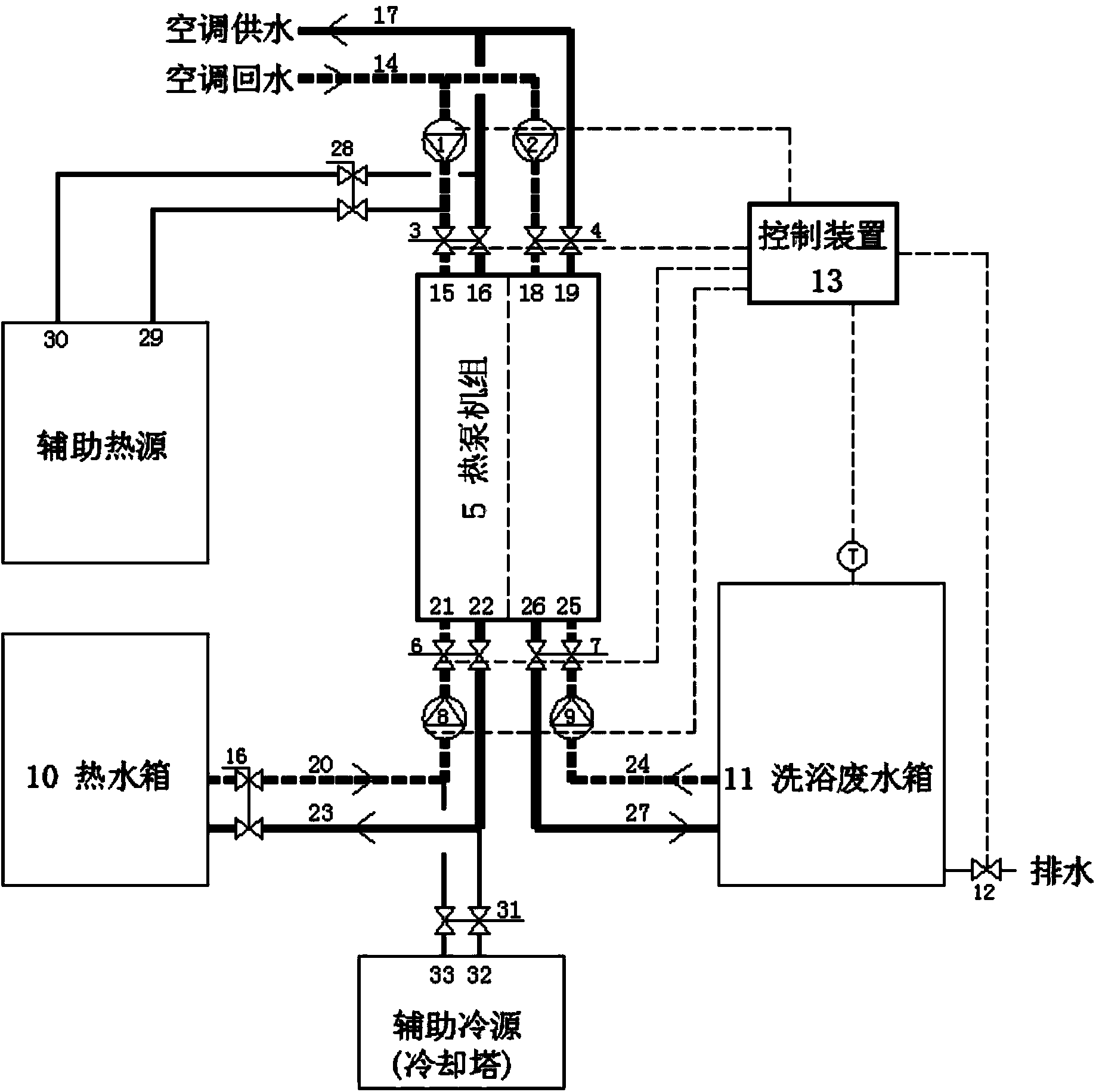

本实用新型公开了一种空调余热和洗浴废水余热双回收装置，包括一端连接空调回水管、一端通过空调热水阀连接热泵机组的第一进水口的空调热水泵，一端连接空调回水管、一端通过空调冷水阀连接所述热泵机组的第二进水口的空调冷水泵，热泵机组的第一出水口、第二出水口分别与空调供水管连接，洗浴热水泵一端连接热水箱回水管、一端通过洗浴热水阀连接热泵机组的第三进水口，洗浴废水泵一端连接洗浴废水箱供水管、一端通过废水阀连接热泵机组的第四进水口，热泵机组的第三出水口连接热水水箱供水管、热泵机组的第四出水口连接洗浴废水箱回水管。本实用新型通过一台装置回收余热，能同时完成制冷和提供洗浴热水的双重功能，节能环保。
权利要求书
1.一种空调余热和洗浴废水余热双回收装置，其特征在于，包括： 一端连接一空调回水管、一端通过一空调热水阀连接一热泵机 组的第一进水口的一空调热水泵，一端连接一空调回水管、一 端通过一空调冷水阀连接所述热泵机组的第二进水口的一空调 冷水泵，所述热泵机组的第一出水口通过所述空调热水阀、第 二出水口通过一空调冷水阀分别与一空调供水管连接，一洗浴 热水泵一端连接一热水箱回水管、一端通过一洗浴热水阀连接 所述热泵机组的第三进水口，一洗浴废水泵一端连接一洗浴废 水箱供水管、一端通过一废水阀连接所述热泵机组的第四进水 口，所述热泵机组的第三出水口通过所述洗浴热水阀连接一热 水水箱供水管、所述热泵机组的第四出水口通过所述废水阀连 接一洗浴废水箱回水管。
2.根据权利要求1所述的空调余热和洗浴废水余热双回收装置， 其特征在于，还包括一个控制装置，所述控制装置分别连接所 述空调热水泵、所述空调冷水泵、所述空调热水阀、所述空调 冷水阀、所述洗浴热水阀、所述废水阀、所述洗浴热水泵、所 述洗浴废水泵，所述控制装置还连接一洗浴废水箱的进水口和 一洗浴废水箱排水阀。
3.根据权利要求1或2所述的空调余热和洗浴废水余热双回收装 置，其特征在于，还包括一个辅助热源和/或一个辅助冷源，所 述辅助热源通过一个阀门连接所述空调热水阀;所述辅助冷源 通过一个阀门连接所述洗浴热水阀。
说明书
空调余热和洗浴废水余热双回收装置
技术领域
本实用新型涉及余热回收技术领域，尤其涉及一种空调余热和洗 浴废水余热双回收装置。
背景技术
在夏季，空调系统有大量的余热排入室外大气，如果把这部分余 热回收，用于加热卫生热水可以节约大量的能源;同样在冬季，宾馆、 洗浴场所的废水温度很高，排掉后非常浪费，把这部分余热回收后用 于供暖，同样可以节约大量的能源。而现有技术尚缺少能同时将空调 余热与洗浴废水余热同时回收利用的装置或系统。
实用新型内容
本实用新型的目的是：解决现有不能同时将空调余热与洗浴废水 余热同时回收利用的技术问题，提供一种空调余热和洗浴废水余热双 回收装置。
本实用新型公开的空调余热和洗浴废水余热双回收装置，包括 一端连接一空调回水管、一端通过一空调热水阀连接一热泵机组的第 一进水口的一空调热水泵，一端连接一空调回水管、一端通过一空调 冷水阀连接所述热泵机组的第二进水口的一空调冷水泵，所述热泵机 组的第一出水口、第二出水口分别与一空调供水管连接，一洗浴热水 泵一端连接一热水箱回水管、一端通过一洗浴热水阀连接所述热泵机 组的第三进水口，一洗浴废水泵一端连接一洗浴废水箱供水管、一端 通过一废水阀连接所述热泵机组的第四进水口，所述热泵机组的第三 出水口连接一热水水箱供水管、所述热泵机组的第四出水口连接一洗 浴废水箱回水管。
本实用新型公开的空调余热和洗浴废水余热双回收装置，通过一 台装置回收余热，能同时完成制冷和提供洗浴热水的双重功能，环保 节能。
作为一种举例，还包括一个控制装置，所述控制装置分别连接所 述空调热水泵、所述空调冷水泵、所述空调热水阀、所述空调冷水阀、 所述洗浴热水阀、所述废水阀、所述洗浴热水泵、所述洗浴废水泵， 所述控制装置还连接一洗浴废水箱的进水口和一洗浴废水箱排水阀。
增加控制装置，对冬季供暖运行和夏季制冷运行进行自动控制， 进一步节省了人力成本。
作为一种举例，还包括一个辅助热源和/或一个辅助冷源，所述 辅助热源通过一个阀门连接所述空调热水阀;所述辅助冷源通过一个 阀门连接所述洗浴热水阀。
通过增加辅助热源和辅助冷源，能够保证在冬季供暖需求量大， 废水的余热不满足供暖时，或在夏季空调负荷大，加热洗浴热水不 能全部吸收空调余热时，空调余热和洗浴废水余热双回收装置仍然 能正常工作和运行。
