申请日2014.04.30
公开(公告)日2014.12.10
IPC分类号C02F11/02
摘要
本实用新型的污泥好氧发酵的旋转通风装置，其特征在于：包括安装在罐体内的旋转主轴和垂直固定在旋转主轴上的若干个搅拌通风羽翅，旋转主轴经罐体外的管道连接高压风机，旋转主轴和搅拌通风羽翅内部均为空心通风空腔并相互连通，搅拌通风羽翅为横截面呈三角形的板件，板件后部有通气孔，通气孔上方固定有护板。本实用新型的有益效果是，有效解决污泥好氧发酵通风装置布管多、管道易阻塞等缺陷，保证污泥干化过程中均匀、有序的通风，满足污泥好氧发酵过程的通风需求。通风过程中主轴带动羽翅在污泥内部旋转，羽翅后部造成空间，气体在通气孔中流出，防止物料进入通气孔造成堵塞，对污泥好氧发酵进行均匀通风。
权利要求书

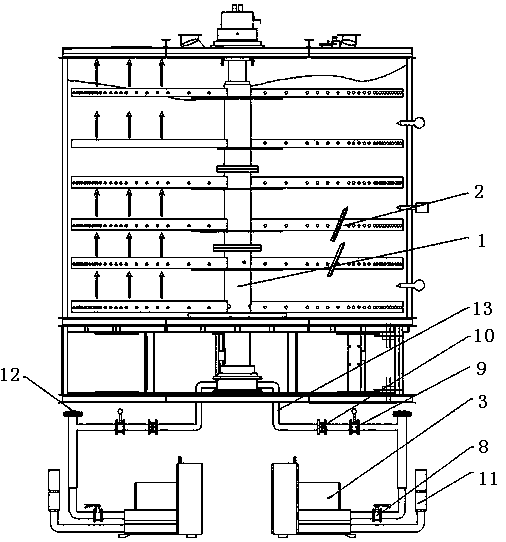

1.一种污泥好氧发酵的旋转通风装置，其特征在于：包括安装在罐体内的旋转主轴和垂直固定在旋转主轴上的若干个搅拌通风羽翅，旋转主轴经罐体外的管道连接高压风机，旋转主轴和搅拌通风羽翅内部均为空心通风空腔并相互连通，搅拌通风羽翅为横截面呈三角形的板件，板件后部有通气孔，通气孔上方固定有护板。
2.根据权利要求1所述的污泥好氧发酵的旋转通风装置，其特征在于：板件后部设有由折弯板组成的小三角管道，小三角管道与板件内空心通风空腔相通，通气孔设在小三角管道后下部，护板设在通气孔上方并向下倾斜。
3.根据权利要求1或2所述的污泥好氧发酵的旋转通风装置，其特征在于：旋转主轴通过轴承和轴承密封件安装在罐体内，旋转主轴连接驱动装置。
4.根据权利要求1或2所述的污泥好氧发酵的旋转通风装置，其特征在于：高压风机与罐体之间的管道上依次设有蝶阀、空气流量计和止回阀，高压风机设有空气滤清器和消音器。
5.根据权利要求1或2所述的污泥好氧发酵的旋转通风装置，其特征在于：高压风机与罐体之间的管道上设有辅助电加热器。
说明书
一种污泥好氧发酵的旋转通风装置
技术领域
本实用新型属于污泥好氧发酵处理领域，涉及一种污泥好氧发酵的旋转通风装置。
背景技术
污泥好氧发酵技术在污泥处理行业已得到较多应用，污泥好氧发酵主要是将污泥与秸秆等混合，形成堆体，通过翻拌及通风控制污泥中的温度及氧气含量，达到污泥减量化、资源化的目的。传统的污泥好氧发酵通风装置主要通过在污泥底部布通风管，管道静止，通过通风风机、管道对污泥进行通风。该种通风方式虽然也做了必要防护，但会出现通风孔堵塞、通风阻力大等现象。
发明内容
本实用新型为了弥补现有技术的不足，提供了一种搅拌效果好、使用方便、通风均匀的污泥好氧发酵的旋转通风装置。
本实用新型是通过如下技术方案实现的：
本实用新型的污泥好氧发酵的旋转通风装置，其特征在于：包括安装在罐体内的旋转主轴和垂直固定在旋转主轴上的若干个搅拌通风羽翅，旋转主轴经罐体外的管道连接高压风机，旋转主轴和搅拌通风羽翅内部均为空心通风空腔并相互连通，搅拌通风羽翅为横截面呈三角形的板件，板件后部有通气孔，通气孔上方固定有护板。
板件后部设有由折弯板组成的小三角管道，小三角管道与板件内空心通风空腔相通，通气孔设在小三角管道后下部，护板设在通气孔上方并向下倾斜。
旋转主轴通过轴承和轴承密封件安装在罐体内，旋转主轴连接驱动装置。
高压风机与罐体之间的管道上依次设有蝶阀、空气流量计和止回阀，高压风机设有空气滤清器和消音器。
高压风机与罐体之间的管道上设有辅助电加热器。
本实用新型的有益效果是，有效解决污泥好氧发酵通风装置布管多、管道易阻塞等缺陷，保证污泥干化过程中均匀、有序的通风，满足污泥好氧发酵过程的通风需求。通风过程中主轴带动羽翅在污泥内部旋转，羽翅后部造成空间，气体在通气孔中流出，防止物料进入通气孔造成堵塞，达到对污泥进行通风的目的，对污泥好氧发酵进行均匀通风。
