申请日2014.04.30
公开(公告)日2014.11.05
IPC分类号C02F9/02; B01D35/027
摘要
本实用新型涉及污水处理，公开了一种粉末涂料工厂污水处理系统，采用悬浮法将污泥浮起来进行进一步处理，包括依次相连的第一蓄水池、第二蓄水池、第三蓄水池、板框压滤机和气动隔膜泵，所述板框压滤机过滤第三蓄水池中的污水，并向第二蓄水池排放过滤后的清水，气动隔膜泵连接在板框压滤机之前，用于将污水泵入板框压滤机。第三蓄水池底部设有多个微孔曝气器，压缩空气通入第三蓄水池底部，通过微孔曝气器使污泥悬浮起来。本实用新型与水喷淋二次除尘系统组合使用，可连续操作，实现水的循环利用，大大节省了水资源和人力，简单环保，节约成本。
权利要求书
1.粉末涂料工厂污水处理系统，其特征在于：包括依次相连的第一蓄水池、第二蓄水池、第三蓄水池、板框压滤机和气动隔膜泵，所述板框压滤机过滤第三蓄水池中的污水，并向第二蓄水池排放过滤后的清水，所述气动隔膜泵连接在板框压滤机之前，用于将污水泵入板框压滤机。
2.根据权利要求1所述的粉末涂料工厂污水处理系统，其特征在于：所述第三蓄水池底部设有多个微孔曝气器。
3.根据权利要求1所述的粉末涂料工厂污水处理系统，其特征在于：所述第一蓄水池底部设有两个潜污泵。
4.根据权利要求1所述的粉末涂料工厂污水处理系统，其特征在于：所处理的污水包括来自尾气除尘后的污水、清洗米塞克污水和清洗粉碎机管道污水。
5.根据权利要求2所述的粉末涂料工厂污水处理系统，其特征在于：所述微孔曝气器为圆形。
6.根据权利要求5所述的粉末涂料工厂污水处理系统，其特征在于：所述微孔曝气器直径为7-10cm。
7.根据权利要求1所述的粉末涂料工厂污水处理系统，其特征在于：第二蓄水池与第三蓄水池相邻的边高于第二蓄水池与第一蓄水池相邻的边。
8.根据权利要求1所述的粉末涂料工厂污水处理系统，其特征在于：所述板框压滤机设有污水入口、清水出口和泥饼出口。
说明书
粉末涂料工厂污水处理系统
技术领域
本实用新型涉及污水处理，尤其是粉末涂料生产工艺中产生的污水的处理。
背景技术
在粉末涂料的生产工艺过程中，通常处理含粉尘污水的方法是，将污水在水池中沉降一定时间后，将沉淀在水池中的泥浆用人力挖出来。这种污水处理方法处理能力低且效果差，浪费水资源和人力，不能彻底去除粉末，尾气达标率低，不环保，成本高，无法适应现代化大型设备的生产需求。
实用新型内容
本实用新型要解决的技术问题是提供一种可连续操作的粉末涂料工厂污水处理系统，配套现代化的涂料生产设备，克服了污水处理能力不高和效果差的问题。

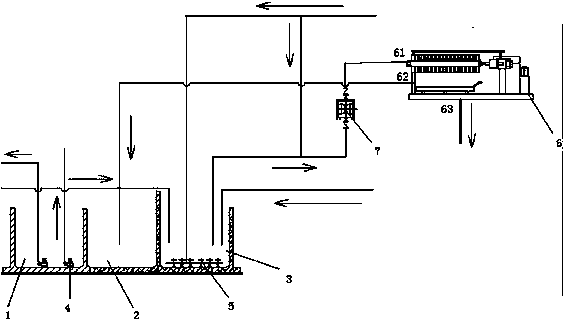

为解决上述技术问题，本实用新型采用了悬浮法将污泥浮起来进行进一步处理的技术方案：粉末涂料工厂污水处理系统，包括依次相连的第一蓄水池、第二蓄水池、第三蓄水池、板框压滤机和气动隔膜泵，其中第一蓄水池和第二蓄水池中存放清水、第三蓄水池中蓄有污水。
所述板框压滤机设有污水入口、清水出口和泥饼出口，其作用是过滤第三蓄水池中的污水，并向第二蓄水池排放过滤后的清水，同时将过滤后的泥浆制成干燥的泥饼。
所述气动隔膜泵连接在板框压滤机之前，用于将污水泵入板框压滤机;本系统还包括空气压缩机，同时向第三蓄水池底部和气动隔膜泵输送压缩空气。
所述第三蓄水池底部设有多个微孔曝气器，从中喷出压缩空气使污泥悬浮起来，优选的，微孔曝气器为圆形，直径为7-10cm。
所述第一蓄水池底部设有两个潜污泵。第二蓄水池与第三蓄水池相邻的边高于第二蓄水池与第一蓄水池相邻的边，以使清水从第二蓄水池溢流进第一蓄水池。
本实用新型所处理的污水包括来自尾气除尘后的污水、清洗米塞克污水和清洗粉碎机管道污水。
本实用新型具有以下有益效果：
① 节省人工;
② 可连续操作;
③ 处理后的清水可循环使用;
④ 节省能源，简单环保。
