申请日2014.04.30
公开(公告)日2014.11.19
IPC分类号C02F1/78; C01B13/10
摘要
本实用新型公开了一种水处理用臭氧发生器，包括主机以及设置在主机上端的进气管、臭氧排出管，所述主机内部中心设置有LED发光灯，将所述主机均分为臭氧第一发生室、臭氧第二发生室两个部分，所述臭氧第一发生室与所述臭氧第二发生室之间通过管道相连通，所述进气管上端连接与之相匹配的送风风机，所述臭氧排出管右侧连接回流管，所述回流管与所述臭氧排出管连接部分设置有移动阀门，所述回流管与所述臭氧第一发生室通过管道相连通。本实用新型结构简单，设计巧妙，具有产生的臭氧量大，净化水质质量好，能耗低，产生的臭氧纯度可以控制以及使用寿命长等优点。
权利要求书
1.一种水处理用臭氧发生器，包括主机以及设置在主机上端的进气管、臭氧排出管，其特征在于：所述主机内部中心设置有LED发光灯，将所述主机均分为臭氧第一发生室、臭氧第二发生室两个部分，所述臭氧第一发生室与所述臭氧第二发生室之间通过管道相连通，所述进气管上端连接与之相匹配的送风风机，所述臭氧排出管右侧连接回流管，所述回流管与所述臭氧排出管连接部分设置有移动阀门，所述回流管与所述臭氧第一发生室通过管道相连通。
2.根据权利要求1所述的水处理用臭氧发生器，其特征在于：所述主机表面的一侧设有时控开关，通过导线与所述LED发光灯电极相连接，控制所述LED发光灯的开启和关闭。
3.根据权利要求2所述的水处理用臭氧发生器，其特征在于：所述时控开关下端设置有保护电路的漏电保护器。
4.根据权利要求1所述的水处理用臭氧发生器，其特征在于：所述LED发光灯是由灯管以及灯管内壁上的发光物质组成，所述发光物质受到所述灯管发出的特定频率紫光的激发可发出产生臭氧所需的特定频率的紫光。
5.根据权利要求1所述的水处理用臭氧发生器，其特征在于：所述主机内层设置有反射层，该反射层能反射LED灯管发出的特定频率的紫光。
说明书
一种水处理用臭氧发生器
技术领域
本实用新型涉及臭氧发生器，尤其涉及一种水处理用臭氧发生器。
背景技术
臭氧又称活氧，原子氧，分子式为O3，因其有强大的氧化分解能力，且分解后无残留污染，故目前臭氧除了在有机合成中作氧化剂之外，已被广泛应用于净化水质、杀菌、消毒、去臭、除味、脱色等方面。基于此，一种水处理用臭氧发生器得到广泛应用，一种水处理用臭氧发生器，其主要是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。现在通行的臭氧产生的观点制作的臭氧发生器主要有三种类型：电晕放电型，高频放电型及紫外线照射型，主要存在着产生的臭氧量少或者能耗高或者使用寿命短或者移动不方便等问题。
实用新型内容
为了克服现行一种水处理用臭氧发生器存在的产生的臭氧量少，能耗高，使用寿命短等问题，本实用新型提供一种具备产生的臭氧量大，净化水质质量好，能耗低，使用寿命长，以及能够循环发生臭氧反应达到所需要的臭氧纯度要求等优点的一种水处理用臭氧发生器。

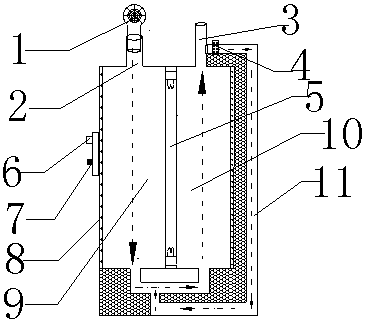

本实用新型是采取以下技术方案来实现的：一种水处理用臭氧发生器，包括主机以及设置在主机上端的进气管、臭氧排出管，所述主机内部中心设置有LED发光灯，将所述主机均分为臭氧第一发生室、臭氧第二发生室两个部分，所述臭氧第一发生室与所述臭氧第二发生室之间通过管道相连通，所述进气管上端连接与之相匹配的送风风机，所述臭氧排出管右侧连接回流管，所述回流管与所述臭氧排出管连接部分设置有移动阀门，所述回流管与所述臭氧第一发生室通过管道相连通。
所述主机表面的一侧设有时控开关，通过导线与所述LED发光灯电极相连接，控制所述LED发光灯的开启和关闭。
所述时控开关下端设置有保护电路的漏电保护器。
所述LED发光灯是由灯管以及灯管内壁上的发光物质组成，所述发光物质受到所述灯管发出的特定频率紫光的激发可发出产生臭氧所需的特定频率的紫光。
所述主机内层设置有反射层，该反射层能反射LED灯管发出的特定频率的紫光。
综上所述本实用新型具有以下有益效果：本实用新型结构简单，设计巧妙。
1、产生的臭氧量大，净化水质质量好，基于：a、采用送风风机进气，能够将空气或者氧气大量送人主机内臭氧发生室中反应;b、采用LED发光灯进行照射，能够激发发光物质发射出臭氧反应所需要的特定紫光;c、主机内层设置有反射层，该反射层能反射LED灯管发出的特定频率的紫光，进一步增加该紫光与氧气或者空气的充分接触反应。
2、产生的臭氧纯度可以根据水质净化要求而控制，本实用新型采用两个发生室，进入的氧气或者空气首先臭氧第一发生室反应，再进入臭氧第二发生室反应，如果此时的臭氧纯度没有达到要求可打开回流管上面的移动阀门将臭氧回流至臭氧第一发生室中进一步反应直至达到所需要的臭氧纯度。
3、能耗低，产生的热量很少，大部分能量都转化为臭氧反应所需的特定频率的紫光，用以产生臭氧，能量的利用率高。
4、本实用新型使用寿命长，反应无需形成电晕放电或高频放电以及该装置设置有漏电保护器，能够实时保护该装置的用电安全，延长使用寿命。
