申请日2014.04.16
公开(公告)日2014.12.31
IPC分类号F28D7/10
摘要
本实用新型涉及一种用于废水热能回收的水-水换热器，该换热器呈蚊香状，包括套筒及穿过所述套筒的数根波纹管。所述套筒的一端设有热水进水口，其另一端设有热水出水口，其外壁敷设保温层;所述数根波纹管的一端设有冷水进水口，其另一端设有冷水出水口;所述热水出水口连有废水管。本实用新型结构简单、换热效率高。

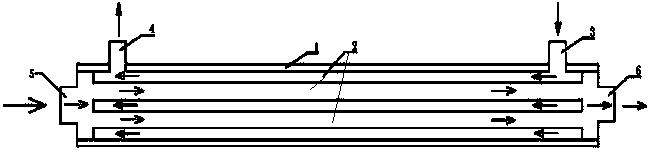

摘要附图
权利要求书
1.一种用于废水热能回收的水-水换热器，其特征在于：该换热器呈蚊香状，包括套筒(1)及穿过所述套筒(1)的数根波纹管(2);所述套筒(1)的一端设有热水进水口(3)，其另一端设有热水出水口(4)，其外壁敷设保温层;所述数根波纹管(2)的一端设有冷水进水口(5)，其另一端设有冷水出水口(6);所述热水出水口(4)连有废水管。
说明书
一种用于废水热能回收的水-水换热器
技术领域
本实用新型涉及热回收领域，尤其涉及一种用于废水热能回收的水-水换热器。
背景技术
目前，关于废水热能回收的设备较多，其换热原理是在一定的空间内，让冷热水通过换热材料，利用冷热水的温差进行换热，其热回收效率主要取决于换热材料的热传导系数、冷热水热交换面积、冷热水流量、流速等因素。因此，在冷热水流量相等的情况下，经过一次换热后，冷水换热后的出水温度一般不会大于热水进水温度的1/2。以淋浴废水热回收为例，假如淋浴废水的进水温度为30℃，在冷热水流量相等的情况下，冷水经过一次热交换后，其出水温度一般不会超过15℃。由此，可以看出，这类水-水换热器，其一次换热的实际换热效率一般不会超过50%。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构简单、换热效率高的用于废水热能回收的水-水换热器。
为解决上述问题，本实用新型所述的一种用于废水热能回收的水-水换热器，其特征在于：该换热器呈蚊香状，包括套筒及穿过所述套筒的数根波纹管;所述套筒的一端设有热水进水口，其另一端设有热水出水口，其外壁敷设保温层;所述数根波纹管的一端设有冷水进水口，其另一端设有冷水出水口;所述热水出水口连有废水管。
本实用新型与现有技术相比具有以下优点：
1、由于本实用新型中设有套筒及穿过套筒且盘成蚊香状的连接在一起的数根波纹管，因此，可使得冷热水通过逆向流动进行热交换，做到了一次换热后冷水出水温度大于热水进水温度的50%。从实验效果看到，在冷热水流量相等的情况，冷水换热后的出水温度已经接近热水的进水温度，换热效率达到了93%以上。
2、本实用新型结构简单、成本低廉，主要用于对废水余热的回收与利用，尤其是对淋浴废水热能的回收。
