申请日2014.04.16
公开(公告)日2014.10.01
IPC分类号B01D33/073; B01D33/56; B01D33/48
摘要
本实用新型公开了一种离心式污水净化分离装置，其特征在于它包括圆筒状外壳(9)、进水口(1)、渣料出口(15)，水力驱动装置与滤芯筒(10)相连接，分离腔回转支撑(12)位于滤芯筒(10)和外壳(9)的下底面之间，所述的水力驱动装置包括顶盖(5)、导流腔(6)、位于导流腔(6)内的叶轮(2)、导流腔底板(7)、设置在导流腔底板(7)上的溢流口(3)，导流腔(6)是由外壳(9)、顶盖(5)、叶轮(2)的转轴外沿和导流腔底板(7)形成的环形腔体。本实用新型将离心分离技术与滤芯过滤技术相结合，采用水力自驱动离心过滤装置并设置有反冲洗管路，是一种净化效果好、结构简单、资源节约且使用寿命长的分离装置。

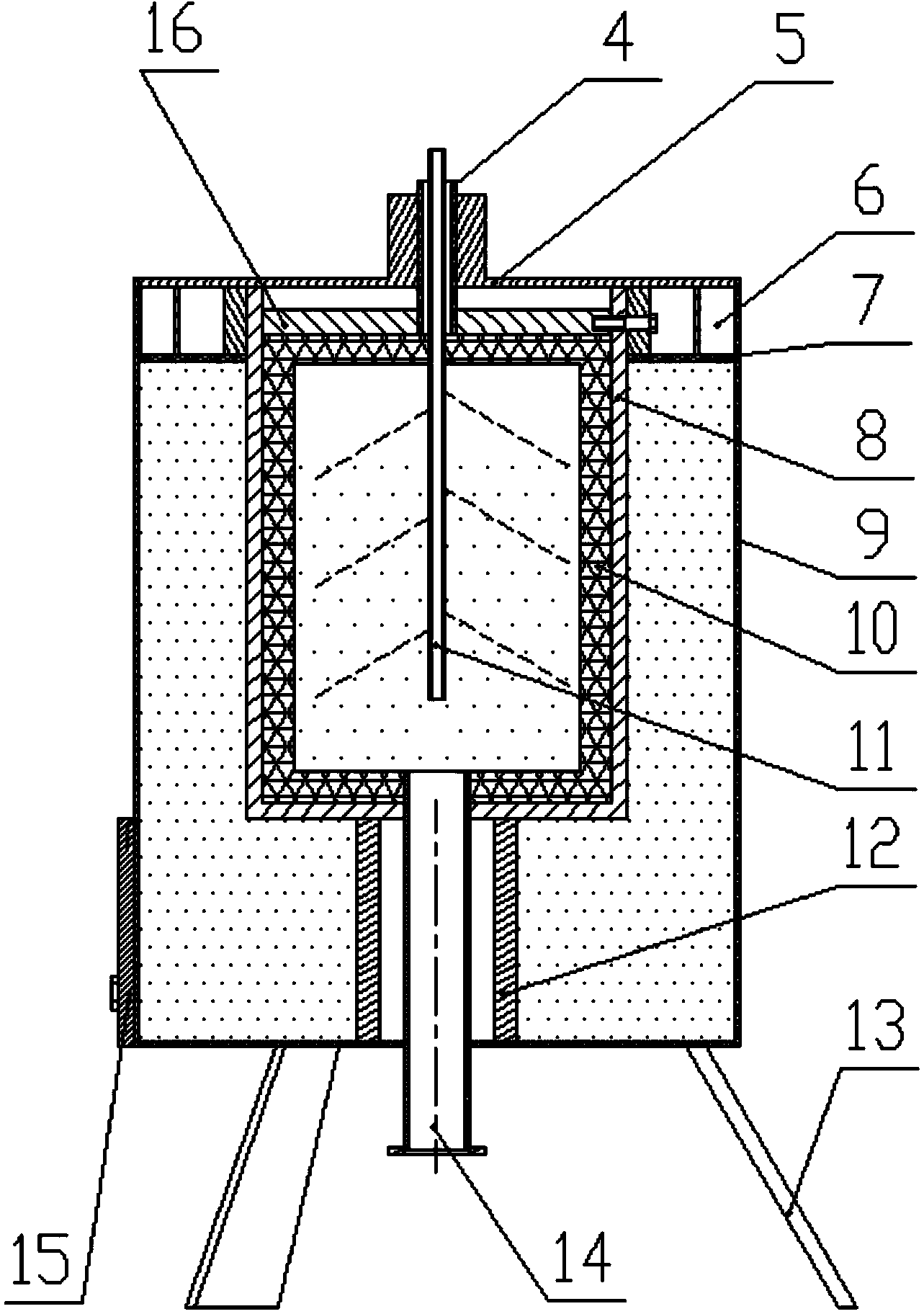

摘要附图
权利要求书
1.一种离心式污水净化分离装置，其特征在于它包括圆筒状外壳(9)，外壳(9)的上方一侧设置有进水口(1)，外壳(9)的下方一侧设置有渣料出口(15)，与进水口(1)连通的水力驱动装置与滤芯筒(10)相连接，分离腔回转支撑(12)位于滤芯筒(10)和外壳(9)的下底面之间，净化水出口(14)一端与滤芯筒(10)的内腔连通，另一端经分离腔回转支撑(12)内的空腔延伸至外壳(9)的下底面外;
所述的水力驱动装置包括顶盖(5)、导流腔(6)、位于导流腔(6)内的叶轮(2)、导流腔底板(7)、设置在导流腔底板(7)上的溢流口(3)，导流腔(6)是由外壳(9)、顶盖(5)、叶轮(2)的转轴外沿和导流腔底板(7)形成的环形腔体。
2.根据权利要求1所述的一种离心式污水净化分离装置，其特征在于进水口(1)沿外壳(9)的切向方向设置。
3.根据权利要求1所述的一种离心式污水净化分离装置，其特征在于滤芯筒(10)通过回转分离腔(8)与水力驱动装置连接，回转分离腔(8)为多孔圆筒状空腔，滤芯筒(10)安装在回转分离腔(8)内。
4.根据权利要求3所述的一种离心式污水净化分离装置，其特征在于叶轮(2)、回转分离腔(8)和滤芯筒安装盖板(16)通过螺栓紧固连接。
5.根据权利要求1所述的一种离心式污水净化分离装置，其特征在于滤芯筒(10)的滤芯内填充有过滤净化物质。
6.根据权利要求5所述的一种离心式污水净化分离装置，其特征在于滤芯筒(10)的滤芯内填充的过滤净化物质为陶瓷或活性炭。
7.根据权利要求1所述的一种离心式污水净化分离装置，其特征在于顶盖(5)上设置有旋转心轴(4)，反冲洗管(11)经旋转心轴(4)内的空腔和滤芯筒(10)上底面相配合的开口伸入到滤芯筒(10)的底部，反冲洗管(11)伸入滤芯筒(10)的部分间隔设置有多个出水孔。
8.根据权利要求1所述的一种离心式污水净化分离装置，其特征在于外壳(9)的底部设置有底座支架(13)。
说明书
一种离心式污水净化分离装置
技术领域
本实用新型涉及污水处理技术领域。更具体的说，它涉及一种离心式污水净化分离装置。
背景技术
当下，水资源短缺，水污染严重，实现污水的深度净化和循环利用对于缓解一系列资源环境问题有着十分重要的意义。
传统的水净化处理采用沉淀法进行，沉淀法设备庞大，耗费空间，造价高昂，而且沉淀时间长;单纯的过滤法流速较快，但耗费大量过滤材料，且易堵塞维护成本高，;旋流分离技术作为一项多相分离技术，它是在离心力的作用下利用两相或多相间的密度差来实现相间分离的，现有的旋流分离装置大都采用流体导向的方式形成旋流，分离效率低，功能单一，且仅限于粒经大的重相污粒的分离，缺少过滤装置。
发明内容
本实用新型的目的在于克服上述现有技术的不足之处，提供一种离心式污水净化分离装置。它是一种净化效果好、结构简单、资源节约且使用寿命长的分离装置。
本实用新型的目的是通过如下措施来达到的：一种离心式污水净化分离装置，其特征在于它包括圆筒状外壳，外壳的上方一侧设置有进水口，外壳的下方一侧设置有渣料出口，与进水口连通的水力驱动装置与滤芯筒相连接，分离腔回转支撑位于滤芯筒和外壳的下底面之间，净化水出口一端与滤芯筒的内腔连通，另一端经分离腔回转支撑内的空腔延伸至外壳的下底面外;
所述的水力驱动装置包括顶盖、导流腔、位于导流腔内的叶轮、导流腔底板、设置在导流腔底板上的溢流口，导流腔是由外壳、顶盖、叶轮的转轴外沿和导流腔底板形成的环形腔体。
在上述技术方案中，进水口沿外壳的切向方向设置。
在上述技术方案中，滤芯筒通过回转分离腔与水力驱动装置连接，回转分离腔为多孔圆筒状空腔，滤芯筒安装在回转分离腔内。
在上述技术方案中，叶轮、回转分离腔和滤芯筒安装盖板通过螺栓紧固连接。
在上述技术方案中，滤芯筒的滤芯内填充有过滤净化物质。
在上述技术方案中，滤芯筒的滤芯内填充的过滤净化物质为陶瓷或活性炭。
在上述技术方案中，顶盖上设置有旋转心轴，反冲洗管经旋转心轴内的空腔和滤芯筒上底面相配合的开口伸入到滤芯筒的底部，反冲洗管伸入滤芯筒的部分间隔设置有多个出水孔。
在上述技术方案中，外壳的底部设置有底座支架。
本实用新型具有的优点如下：
1.它将离心分离技术与滤芯过滤技术相结合，污水同时完成离心分离和滤芯过滤两个净化过程，过滤效率高，分离效果好。
2.它设置有水力驱动装置，采用水力自驱动离心过滤装置，无需其他附属机械，技术经济性好，结构简化，也节省了能源。
3.滤芯筒里设置有反冲洗管路，保证滤芯能被及时反冲洗，不易堵塞，能长时间工作，减少人工维护成本，使用寿命也大大延长。
