申请日2017.10.23
公开(公告)日2018.04.17
IPC分类号C02F9/04
摘要
本发明提供了一种淤泥污水分离及污水净化装置，属于淤泥污水分离技术领域，包括箱体、均匀布水箱、电动机、垫板和支架;所述均匀布水箱左右侧壁固定连接扶手;所述扶手下方均匀布水箱的侧壁上焊接有弹簧;所述弹簧的左侧与箱体不固定连接;所述均匀布水箱的底部设有过滤网;本发明通过均匀布水箱的左右晃动使淤泥污水能够均匀的进入装置，便于淤泥污水更好的分离，提高了分离效率;均匀布水箱下方设有过滤网，初步的过滤掉污水中的淤泥;通过滤水板上的滤泥凸起和分离室中的螺旋分离杆进一步的分离淤泥污水;反应室中的搅拌叶片在搅拌轴的带动下对污水进行搅拌，可以加速絮凝剂与污水中的有机物反应，提高污水净化效率。
权利要求书

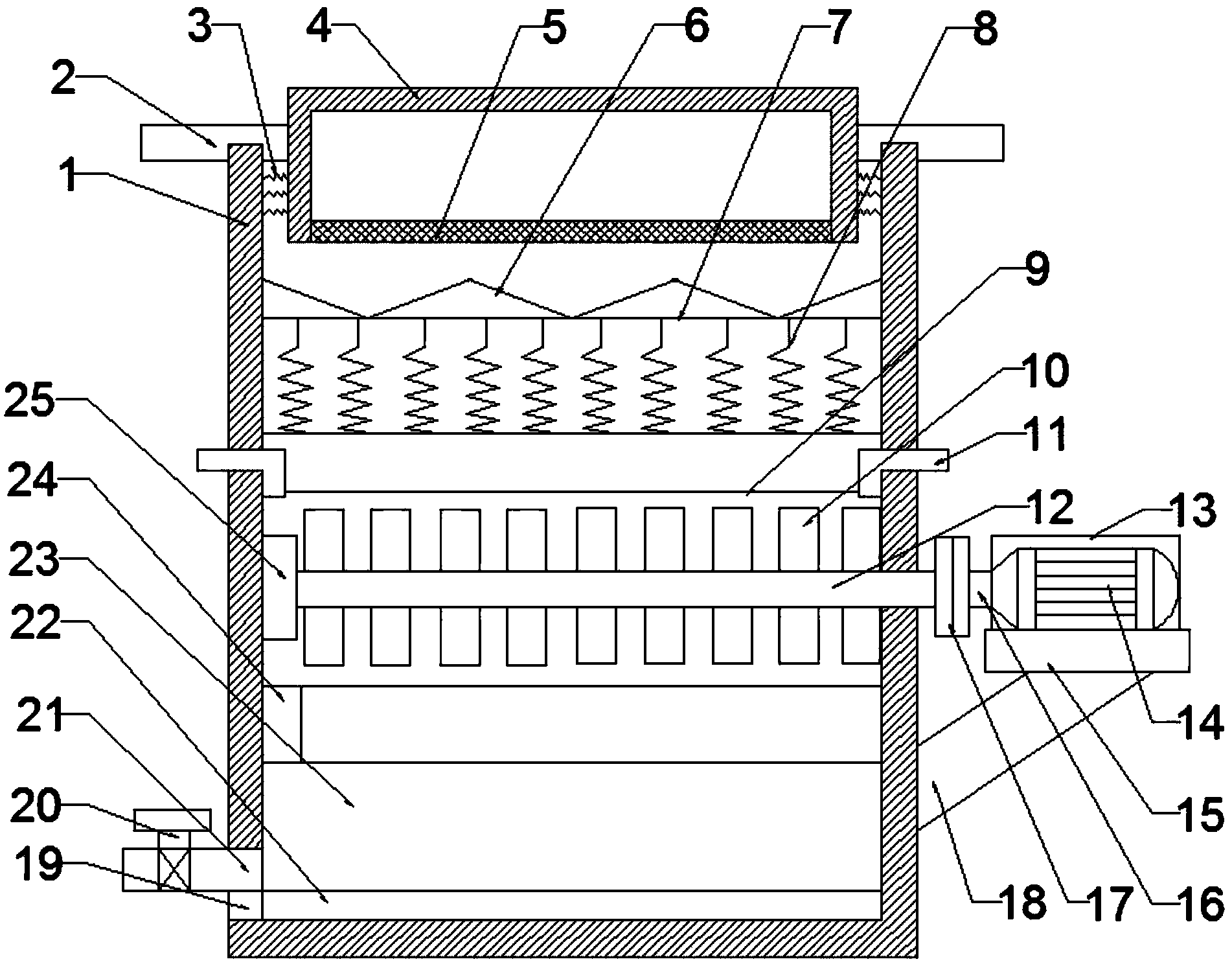

1.一种淤泥污水分离及污水净化装置，包括箱体、均匀布水箱、电动机、垫板和支架;其特征是，所述均匀布水箱左右侧壁固定连接扶手;所述扶手下方均匀布水箱的侧壁上焊接有弹簧;所述弹簧的左侧与箱体不固定连接;所述均匀布水箱的底部设有过滤网;所述过滤网与均匀布水箱可拆卸连接;所述均匀布水箱的下方深入箱体内部，均匀布水箱下方设有分离室;所述分离室上方固定连接有滤水板，分离室内部均匀设有螺旋分离杆;所述分离室下方设有反应室;所述反应室固定在箱体的左右侧壁上，反应室内部设有搅拌轴;所述搅拌轴右侧穿过箱体与联轴器固定连接;所述联轴器右侧与传动轴固定连接;所述传动轴穿过电机箱与电动机固定连接;所述电机箱内部设有电动机，电机箱固定在垫板上方;所述垫板下方焊接有支架;所述支架倾斜设置，左下侧焊接在箱体的侧壁上;所述传动轴在反应室内部的轴段上固定连接有搅拌叶片;所述传动轴左侧与轴承可转动连接;所述轴承固定在反应室的左侧壁上;所述反应室左右上方通入絮凝剂添加管;所述絮凝剂添加管穿过箱体;所述反应室左下角设有排水管;所述排水管下端通入到沉淀室内部;所述沉淀室底部设有集渣板;所述集渣板左侧与箱体的连接处设有出渣口。
2.根据权利要求1所述的淤泥污水分离及污水净化装置，其特征是，所述沉淀室左下侧设有出水管。
3.根据权利要求1或2所述的淤泥污水分离及污水净化装置，其特征是，所述出水管穿过箱体，出水管在箱体外部的管段上设有阀门。
4.根据权利要求1或2所述的淤泥污水分离及污水净化装置，其特征是，所述滤水板呈V型设置，滤水板之间的夹角为120°;所述滤水板上方固定连接滤泥凸起，滤水板在分离室上表面均匀设置六组，焊接在固定柱上。
5.根据权利要求1或2所述的淤泥污水分离及污水净化装置，其特征是，所述出渣口内通过铰链与边门铰接;所述边门与出渣口的缝隙处设有密封圈;所述边门右侧焊接有把手。
说明书
淤泥污水分离及污水净化装置
技术领域
本发明涉及一种淤泥污水分离技术领域，具体是一种淤泥污水分离及污水净化装置。
背景技术
淤泥污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重。因此，城市淤泥污水处理系统是解决水资源不足和环境污染严重的关键。城市污水主要来自于家庭、机关、商业、城市公用设施等排放的生活污水和适量的工业生产废水，此污水由地面进入下水道，混杂大量的淤泥和许多有机污染物，如：动植物油、悬浮物、碳水化合物、蛋白质、表面活性剂、氮和磷的化合物、微生物等，这些有机污染物一般都比较容易生物降解。现有的污水处理设备中，无法有效的将淤泥污水进行分离，且现有技术中的污水净化装置结构复杂，价格昂贵，难以实现再回收利用，不能满足人们需求，所以亟需一种新型的淤泥污水分离污水净化回收再利用装置。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种新型高效的淤泥污水分离及污水净化装置。
为解决上述技术问题，本发明提供了如下技术方案：
一种淤泥污水分离及污水净化装置，包括箱体、均匀布水箱、电动机、垫板和支架;所述均匀布水箱左右侧壁固定连接扶手;所述扶手下方均匀布水箱的侧壁上焊接有弹簧;所述弹簧的左侧与箱体不固定连接;所述均匀布水箱的底部设有过滤网;所述过滤网与均匀布水箱可拆卸连接;所述均匀布水箱的下方深入箱体内部，均匀布水箱下方设有分离室;所述分离室上方固定连接有滤水板，分离室内部均匀设有螺旋分离杆;所述分离室下方设有反应室;所述反应室固定在箱体的左右侧壁上，反应室内部设有搅拌轴;所述搅拌轴右侧穿过箱体与联轴器固定连接;所述联轴器右侧与传动轴固定连接;所述传动轴穿过电机箱与电动机固定连接;所述电机箱内部设有电动机，电机箱固定在垫板上方;所述垫板下方焊接有支架;所述支架倾斜设置，左下侧焊接在箱体的侧壁上;所述传动轴在反应室内部的轴段上固定连接有搅拌叶片;所述传动轴左侧与轴承可转动连接;所述轴承固定在反应室的左侧壁上;所述反应室左右上方通入絮凝剂添加管;所述絮凝剂添加管穿过箱体;所述反应室左下角设有排水管;所述排水管下端通入到沉淀室内部;所述沉淀室底部设有集渣板;所述集渣板左侧与箱体的连接处设有出渣口。
作为本发明进一步的改进方案：所述沉淀室左下侧设有出水管。
作为本发明进一步的改进方案：所述出水管穿过箱体，出水管在箱体外部的管段上设有阀门。
作为本发明进一步的改进方案：所述滤水板呈V型设置，滤水板之间的夹角为120°;所述滤水板上方固定连接滤泥凸起，滤水板在分离室上表面均匀设置六组，焊接在固定柱上。
作为本发明进一步的改进方案：所述出渣口内通过铰链与边门铰接;所述边门与出渣口的缝隙处设有密封圈;所述边门右侧焊接有把手。
与现有技术相比，本发明的有益效果是：
本发明通过均匀布水箱的左右晃动使淤泥污水能够均匀的进入装置，便于淤泥污水更好的分离，提高了分离效率;均匀布水箱下方设有过滤网，初步的过滤掉污水中的淤泥;通过滤水板上的滤泥凸起和分离室中的螺旋分离杆进一步的分离淤泥污水;反应室中的搅拌叶片在搅拌轴的带动下对污水进行搅拌，可以加速絮凝剂与污水中的有机物反应，提高污水净化效率。
