申请日2017.10.23
公开(公告)日2018.04.24
IPC分类号C02F9/10; C02F101/20
摘要
本发明公开了一种重金属离子污水净化处理装置,属于污水处理设备领域,包括蒸发室、沉淀室和底座;所述底座上端面设置有蒸发室、废液收集罐和沉淀室;所述盖板设置在沉淀室顶端,盖板上设置有加药口;所述过滤板竖直设置在沉淀室内;所述排污口设置在沉淀室左下方,排污口内设置有排污挡板;所述出水管一端设置在蒸发腔内,另一端连接水泵;所述水泵左侧连接有抽水管,抽水管另一端设置在沉淀室内右侧底部;所述第一气体连接管另一端连接有U型管,且第一气体连接管上还设置有冷凝器;本发明结构设计合理,能够通过沉淀处理和蒸发冷凝处理对重金属离子污水净化处理,净化效果好;本装置具有制作工艺简单、实用性强和除污效果好的特点。
权利要求书
1.一种重金属离子污水净化处理装置,包括蒸发室、沉淀室和底座;其特征在于,所述底座上端面设置有蒸发室、废液收集罐和沉淀室;所述沉淀室上设置有进水管、加药口、盖板、过滤板、排污管和除污装置;所述盖板设置在沉淀室顶端,盖板上设置有加药口;所述进水管设置在沉淀室左上方;所述过滤板竖直设置在沉淀室内;所述排污口设置在沉淀室左下方,排污口内设置有排污挡板;所述蒸发室设置在沉淀室右侧,蒸发室内设置有出水管、集气罩、蒸发腔、刮板和加热腔;所述出水管一端设置在蒸发腔内,另一端连接水泵;所述水泵左侧连接有抽水管,抽水管另一端设置在沉淀室内右侧底部;所述第一气体连接管另一端连接有U型管,且第一气体连接管上还设置有冷凝器;所述所述U型管的另一端与第二气体连接管的一端连接,且U型管底部与废液收集罐连接;所述第二气体连接管的另一端和冷凝回收箱连接,冷凝回收箱右侧设置有排水管,排水管刷设置有控制阀;所述冷凝器由冷凝水管、进水管和出水管组成;所述进水管与冷凝水管的左端接口连接;所述出水管与冷凝水管的右端接口连接;所述除污装置设置在沉淀室底部,除污装置包括刮污板、推杆和电动液压器;所述推杆右端和电动液压器连接,电动液压器固定设置在沉淀室底部。
2.根据权利要求1所述的重金属离子污水净化处理装置,其特征在于,所述蒸发室内上部设置有蒸发腔,底部设置有加热腔。
3.根据权利要求1所述的重金属离子污水净化处理装置,其特征在于,所述加热腔上表面设置有刮板。
4.根据权利要求1所述的重金属离子污水净化处理装置,其特征在于,所述集气罩设置在蒸发室内顶部,集气罩顶端连接有第一气体连接管。
5.根据权利要求1所述的重金属离子污水净化处理装置,其特征在于,所述刮污板设置在沉淀室内腔底部,刮污板右侧连接有推杆。
说明书
一种重金属离子污水净化处理装置
技术领域
本发明涉及一种污水处理设备领域,具体是一种重金属离子污水净化处理装置。
背景技术
随着现代社会的发展,含有重金属离子的污水产生量越来越大,由于重金属离子在自然条件下难于降解,其不仅会对水源、土壤等环境造成污染,而且通过食物链的富集作用还会最终进入人体,从而对人体健康造成危害,因此对含有重金属离子的污水进行处理显得尤为重要;现有的对含有重金属离子的污水进行处理的方法包括传统的物理法和化学法,以及新生的生物处理法。但采用化学法常常会带来二次污染,而生物处理法其处理成本较高,且后续的重金属离子分离也较为复杂,因此采用物理法对污水中的重金属离子进行回收成为人们研究的一个方向;目前一些企业采用的装置对污水净化效果不够明显,而且净化速度也较慢,在实际使用中难以满足污水处理的要求;因此,我们需要一种重金属离子污水净化处理装置。
发明内容
针对上述现有技术的不足,本发明要解决的技术问题是提供一种结构合理且使用方便的重金属离子污水净化处理装置。
为实现上述目的,本发明提供如下技术方案:

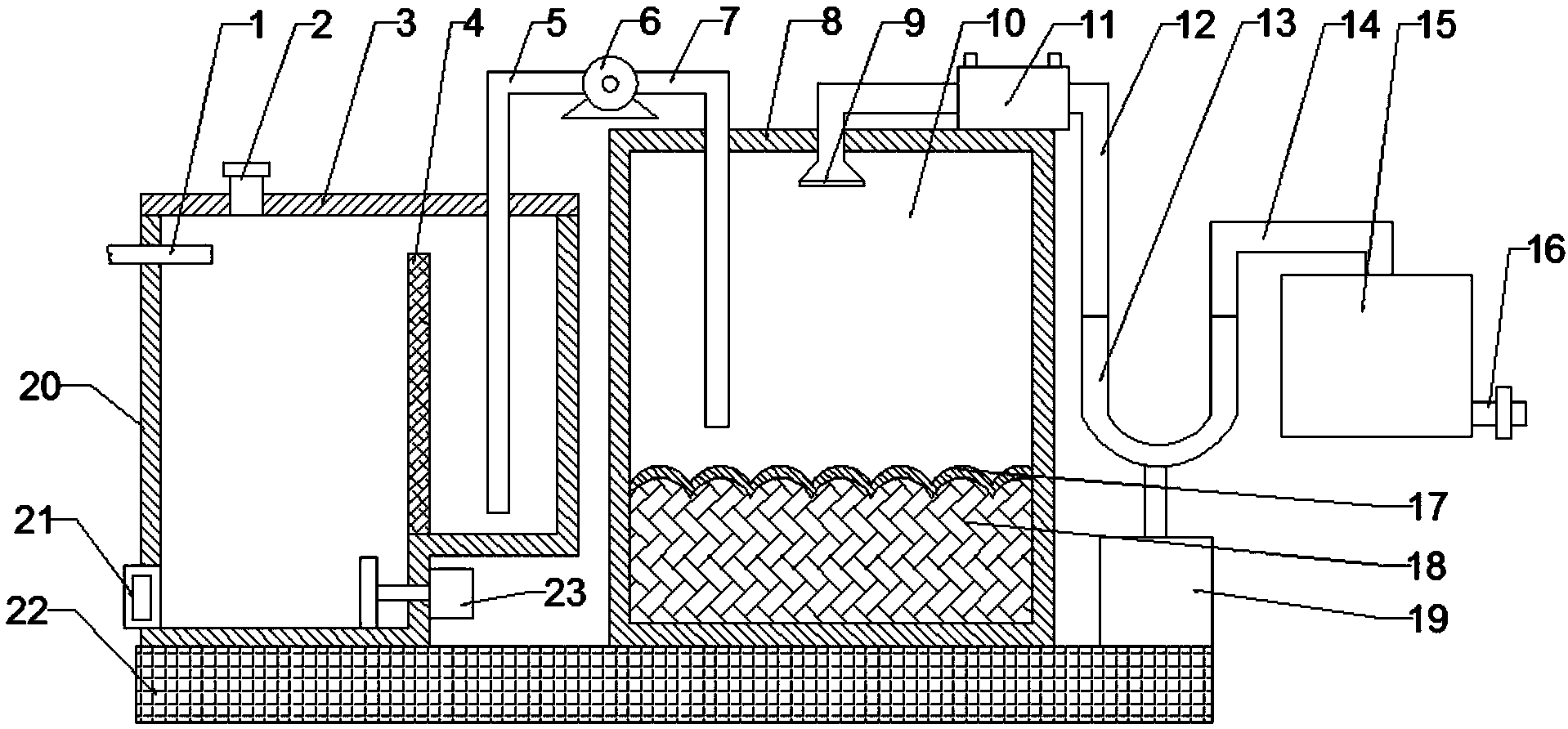

一种重金属离子污水净化处理装置,包括蒸发室、沉淀室和底座;所述底座上端面设置有蒸发室、废液收集罐和沉淀室;所述沉淀室上设置有进水管、加药口、盖板、过滤板、排污管和除污装置;所述盖板设置在沉淀室顶端,盖板上设置有加药口;所述进水管设置在沉淀室左上方;所述过滤板竖直设置在沉淀室内;所述排污口设置在沉淀室左下方,排污口内设置有排污挡板;所述蒸发室设置在沉淀室右侧,蒸发室内设置有出水管、集气罩、蒸发腔、刮板和加热腔;所述出水管一端设置在蒸发腔内,另一端连接水泵;所述水泵左侧连接有抽水管,抽水管另一端设置在沉淀室内右侧底部;所述第一气体连接管另一端连接有U型管,且第一气体连接管上还设置有冷凝器;所述所述U型管的另一端与第二气体连接管的一端连接,且U型管底部与废液收集罐连接;所述第二气体连接管的另一端和冷凝回收箱连接,冷凝回收箱右侧设置有排水管,排水管刷设置有控制阀;所述冷凝器由冷凝水管、进水管和出水管组成;所述进水管与冷凝水管的左端接口连接;所述出水管与冷凝水管的右端接口连接;所述除污装置设置在沉淀室底部,除污装置包括刮污板、推杆和电动液压器;所述推杆右端和电动液压器连接,电动液压器固定设置在沉淀室底部。
作为本发明进一步的方案:所述蒸发室内上部设置有蒸发腔,底部设置有加热腔。
作为本发明进一步的方案:所述加热腔上表面设置有刮板。
作为本发明进一步的方案:所述集气罩设置在蒸发室内顶部,集气罩顶端连接有第一气体连接管。
作为本发明再进一步的方案:所述刮污板设置在沉淀室内腔底部,刮污板右侧连接有推杆。
与现有技术相比,本发明的有益效果是:
本发明使用时,通过进水管将重金属离子污水引进沉淀室进行沉淀处理,沉淀产生的污泥通过除污装置从排污管排出,沉淀处理后的污水通过水泵进入蒸发室,蒸发室内设置有蒸发腔和加热腔,通过加热腔对蒸发腔内的污水进行蒸发处理,污水中的水分提高加热变成水蒸气从集气罩进入冷凝装置内变成水存储在冷凝回收箱内可以回收利用;加热腔上表面设置有刮板,刮板可防止污水蒸发后留下的重金属或其他污物对加热腔表面的覆盖,影响加热效果;除污装置能够将沉淀室底部的沉淀刮除,防止了含重金属离子污水加药沉淀后产生的污泥堆积在沉淀室底部。
