申请日2017.10.23
公开(公告)日2018.05.08
IPC分类号B01D53/18; B01D53/04; B01D50/00; C02F9/04
摘要
本发明提供了一种化工废水及废气可循环净化装置，属于废水废气净化处理技术领域领域，包括废水净化箱、循环室、废气净化箱和过滤装置;所述废水净化箱右上方设有进水管;本发明通在废气净化箱中进气管通入到水层的底部，废气从进气管上的排气孔排出，经过水层的洗涤初步的去处废气中有害物质;洗涤过后的废气上浮，再由分水板中喷出的水流对空气中的废气进行过滤，进一步的降低废气中的有害物质;在过滤装置中活性炭吸附板的作用下使废气中的有毒物质再次的被吸附，使排出废气中有害物质降低到最小;通过循环室中的第一水泵和第二水泵将水从废水净化箱和废气净化箱中来回抽取，实现了废水的循环利用，便利环保。
权利要求书

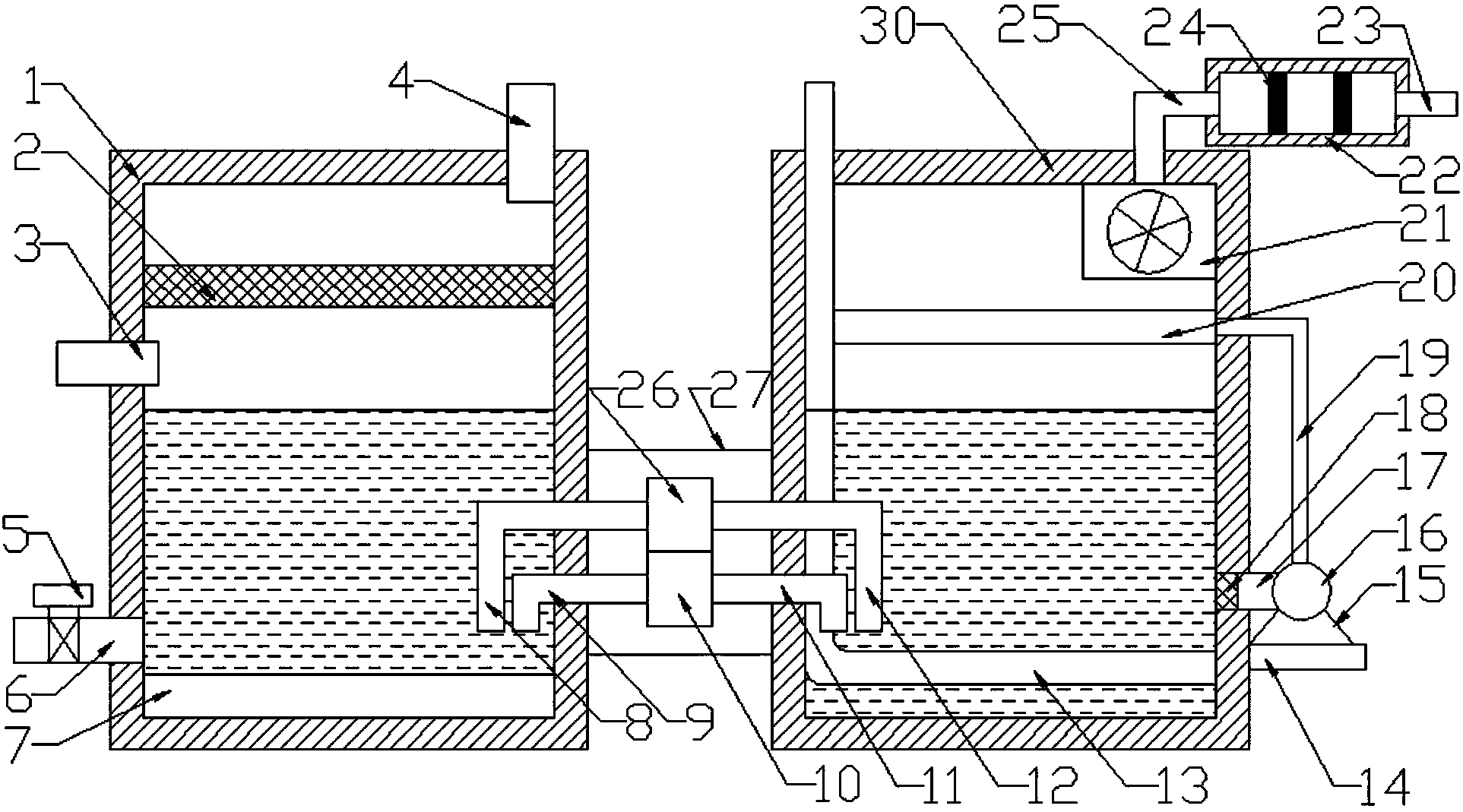

1.一种化工废水及废气可循环净化装置，包括废水净化箱、循环室、废气净化箱和过滤装置;其特征是，所述废水净化箱右上方设有进水管;所述进水管穿过废水净化箱的上壁，进水管下方设有过滤网;所述过滤网左右两端焊接在废水净化箱的内部侧壁上，过滤网下方废水净化箱的左侧壁上设有加药管;所述废水净化箱的底部固定连接有沉降板;所述沉降板上方废水净化箱的左侧壁上设有出水管;所述出水管穿过废水净化箱的侧壁，出水管上设有阀门;所述废水净化箱右侧通入第一抽水管;所述第一抽水管穿过废水净化箱与第一水泵固定连接，第一抽水管下方设有第二送水管;所述第一水泵右侧通入第一送水管;所述第一送水管穿过废气净化箱;所述第二送水管穿过废水净化箱与第二水泵固定连接;所述第二水泵右侧通入第二抽水管;所述第二抽水管穿过废气净化箱;所述第一水泵和第二水泵外侧设置有循环室;所述废气净化箱左上方通入进气管;所述进气管呈L形，进气管的底部水平;所述废气净化箱右侧外壁下方焊接有垫板;所述垫板上方固定连接有支架;所述支架上方固定有循环泵;所述循环泵左侧与第三抽水管固定连接，上方与第三送水管固定连接;所述第三抽水管通入到废气净化箱内部，第三抽水管与废气净化箱的连接处设有阻隔网;所述第三送水管上端通入废气净化箱内与分流板固定连接;所述分流板左右端与废气净化箱焊接;所述废气净化箱右上角设有吸风扇;所述吸风扇固定在废气净化箱内壁上，吸风扇上方固定连接吸气管;所述吸气管穿过废气净化箱与过滤装置焊接;所述过滤装置内部设有活性炭吸附板。
2.根据权利要求1所述的化工废水及废气可循环净化装置，其特征是，所述活性炭吸附板设置两块，固定在过滤装置的内壁上。
3.根据权利要求1或2所述的化工废水及废气可循环净化装置，其特征是，所述过滤装置右侧通入排气管。
4.根据权利要求1或2所述的化工废水及废气可循环净化装置，其特征是，所述进气管的水平管段上均匀设置有排气孔。
5.根据权利要求1或2所述的化工废水及废气可循环净化装置，其特征是，所述分流板下方设有出水孔。
说明书
化工废水及废气可循环净化装置
技术领域
本发明涉及一种废水废气净化处理技术领域，具体是一种化工废水及废气可循环净化装置。
背景技术
目前环境保护的要求日趋提高，化工行业污染还是比较严重，化工厂不仅是水污染大户，而且化工生产产生的废气直接排放到大气中，同时对工人的健康造成危害，废水废气处理将成为环保道路上的另一道难关。传统的废水处理是将废水只进行简单的过滤，排放后的废水仍然存在大量的有害物质，时刻危害着人体健康;而废气处理是直接采用将废气送入处理液中净化吸附，但是处理效果不明显，废气在处理液中并不能产生充分反应，而且废气中含有的一些杂质会在处理液中堆积，不能够及时处理，为此，我们提出一种结构简单、实用环保、净化彻底、便于处理废气中杂质的清洁化工用废水废气可循环净化的装置以满足需求。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种新型环保的化工废水及废气可循环净化装置
为解决上述技术问题，本发明提供了如下技术方案：
一种化工废水及废气可循环净化装置，包括废水净化箱、循环室、废气净化箱和过滤装置;所述废水净化箱右上方设有进水管;所述进水管穿过废水净化箱的上壁，进水管下方设有过滤网;所述过滤网左右两端焊接在废水净化箱的内部侧壁上，过滤网下方废水净化箱的左侧壁上设有加药管;所述废水净化箱的底部固定连接有沉降板;所述沉降板上方废水净化箱的左侧壁上设有出水管;所述出水管穿过废水净化箱的侧壁，出水管上设有阀门;所述废水净化箱右侧通入第一抽水管;所述第一抽水管穿过废水净化箱与第一水泵固定连接，第一抽水管下方设有第二送水管;所述第一水泵右侧通入第一送水管;所述第一送水管穿过废气净化箱;所述第二送水管穿过废水净化箱与第二水泵固定连接;所述第二水泵右侧通入第二抽水管;所述第二抽水管穿过废气净化箱;所述第一水泵和第二水泵外侧设置有循环室;所述废气净化箱左上方通入进气管;所述进气管呈L形，进气管的底部水平;所述废气净化箱右侧外壁下方焊接有垫板;所述垫板上方固定连接有支架;所述支架上方固定有循环泵;所述循环泵左侧与第三抽水管固定连接，上方与第三送水管固定连接;所述第三抽水管通入到废气净化箱内部，第三抽水管与废气净化箱的连接处设有阻隔网;所述第三送水管上端通入废气净化箱内与分流板固定连接;所述分流板左右端与废气净化箱焊接;所述废气净化箱右上角设有吸风扇;所述吸风扇固定在废气净化箱内壁上，吸风扇上方固定连接吸气管;所述吸气管穿过废气净化箱与过滤装置焊接;所述过滤装置内部设有活性炭吸附板。
作为本发明进一步的改进方案：所述活性炭吸附板设置两块，固定在过滤装置的内壁上。
作为本发明进一步的改进方案：所述过滤装置右侧通入排气管。
作为本发明进一步的改进方案：所述进气管的水平管段上均匀设置有排气孔。
作为本发明进一步的改进方案：所述分流板下方设有出水孔。
与现有技术相比，本发明的有益效果是：
本发明通在废气净化箱中进气管通入到水层的底部，废气从进气管上的排气孔排出，经过水层的洗涤初步的去处废气中有害物质;洗涤过后的废气上浮，再由分水板中喷出的水流对空气中的废气进行过滤，进一步的降低废气中的有害物质;在过滤装置中活性炭吸附板的作用下使废气中的有毒物质再次的被吸附，使排出废气中有害物质降低到最小;通过循环室中的第一水泵和第二水泵将水从废水净化箱和废气净化箱中来回抽取，实现了废水的循环利用，便利环保。
