申请日2017.10.23
公开(公告)日2018.05.08
IPC分类号B01D36/04
摘要
本实用新型公开了一种新型污水处理管，包括管体、沉淀室、收集室和第一排水漏斗，所述管体内安装有沉淀室，所述沉淀室的顶部安装有第一排水漏斗，所述沉淀室靠近第一排水漏斗的两侧壁安装有第一排水管，所述第一排水漏斗上方的管体内安装有第一过滤层，所述第一过滤层上方的管体内安装有过滤格栅，所述沉淀室的底部安装有导淤腔，所述管体的两侧壁安装有收集室。本实用新型通过管体、沉淀室、收集室和第一排水漏斗等一系列结构组成，过滤格栅可以对管道内的较大的物体进行过滤避免堵塞管道，沉淀室对污水进行沉淀，则沉淀后的污水就会通过第一排水管排出，施工人员可以通过观察窗观察沉淀室内的沉淀量，实用性强，值的推广使。
权利要求书

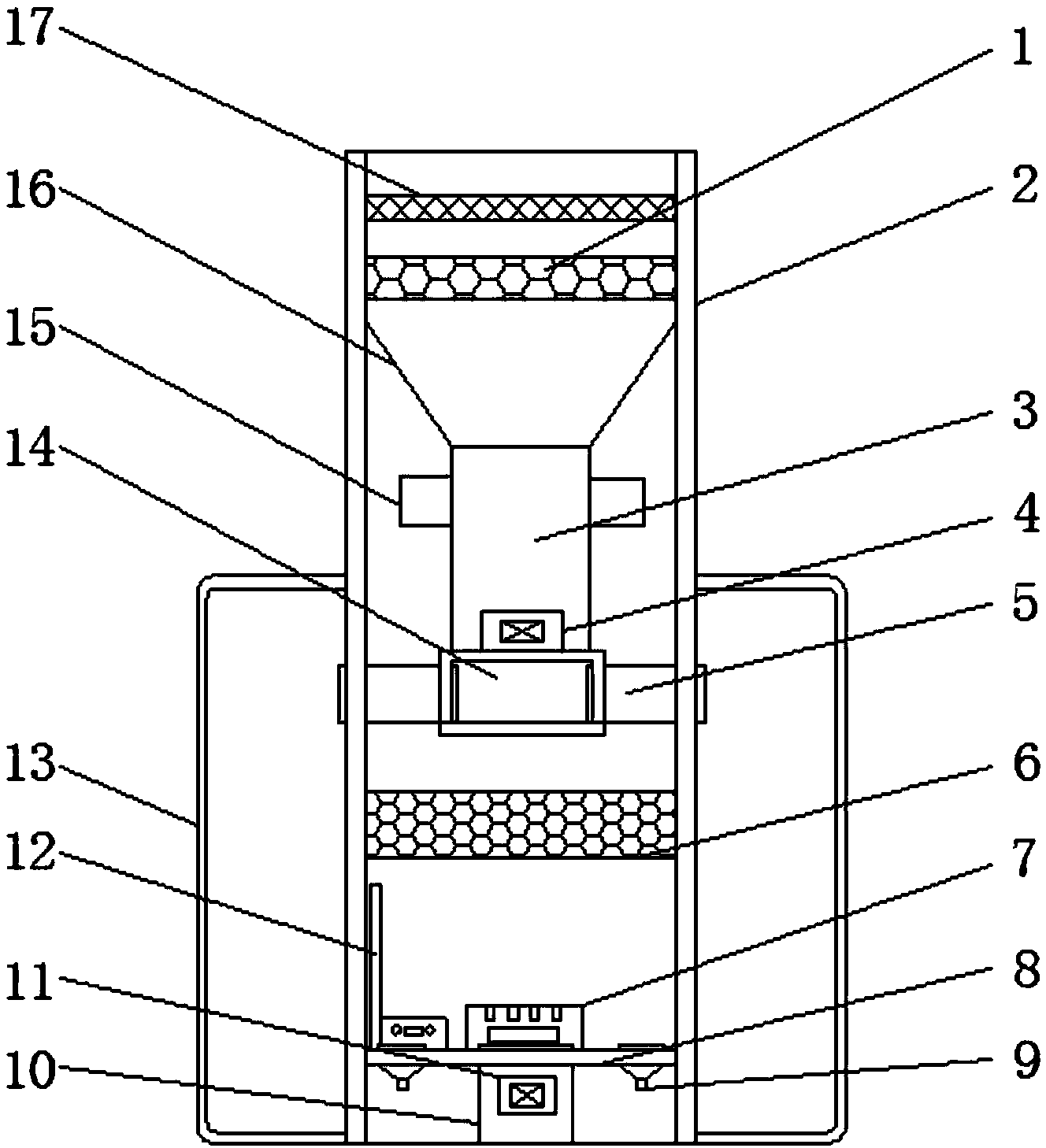

1.一种新型污水处理管，包括管体(2)、沉淀室(3)、收集室(13)和第一排水漏斗(16)，其特征在于：所述管体(2)内安装有沉淀室(3)，所述沉淀室(3)的顶部安装有第一排水漏斗(16)，所述沉淀室(3)靠近第一排水漏斗(16)的两侧壁安装有第一排水管(15)，所述第一排水漏斗(16)上方的管体(2)内安装有第一过滤层(1)，所述第一过滤层(1)上方的管体(2)内安装有过滤格栅(17)，所述沉淀室(3)的底部安装有导淤腔(14)，所述管体(2)的两侧壁安装有收集室(13)，所述收集室(13)通过排浊管(5)与收集室(13)连通，所述导淤腔(14)下方的管体(2)内安装有第二过滤层(6)，所述第二过滤层(6)下方的管体(2)内安装有隔板(8)，所述隔板(8)上安装有水质检测仪(7)，所述水质检测仪(7)一侧的隔板(8)上安装有水位监测仪(12)，所述隔板(8)上安装有贯穿的第二排水管(10)，所述沉淀室(3)与第二排水管(10)的输出端分别安装有第一电磁阀(4)和第二电磁阀(11)。
2.根据权利要求1所述一种新型污水处理管，其特征在于：所述管体(2)的表面设有凸筋(19)。
3.根据权利要求1所述一种新型污水处理管，其特征在于：所述收集室(13)的底部设有密封盖(20)。
4.根据权利要求1所述一种新型污水处理管，其特征在于：所述沉淀室(3)位置处的管体(2)上设有观察窗(18)。
5.根据权利要求1所述一种新型污水处理管，其特征在于：所述水质检测仪(7)两侧的隔板(8)上安装有第二排水漏斗(9)。
说明书
一种新型污水处理管
技术领域
本实用新型涉及水利工程领域，具体为一种新型污水处理管。
背景技术
随着社会的发展，城市水利建设也越来越频繁，通过水利建设，使我们的生活更加便捷，使我们的环境更加充满绿意，但是在建设的过程中难免会伴随着大量的生活用水与工业污水，而这些污水都是通过污水管道排出，污水管道的出现使我们的生活环境更加卫生，同时也使污水对环境的污染率明显降低。
但是，目前的污水处理管比较单一，基本都是传统类型的塑料管，虽然起到了基本的污水排出能力，但是对污水的处理作用较少，污水在排放时无法对污水里掺杂的物体进行过滤或者是简单的过滤掉较大的物体，这样容易导致污水中的物体也随着污水排放，对其他地方的环境造成污染，同时污水在排放时，里面会掺杂较多的泥沙并且随之流失，没有较好的收集，容易导致周围环境的泥土流失，对城市的建设也会造成影响。
实用新型内容
本实用新型的目的在于提供一种新型污水处理管，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型污水处理管，包括管体、沉淀室、收集室和第一排水漏斗，所述管体内安装有沉淀室，所述沉淀室的顶部安装有第一排水漏斗，所述沉淀室靠近第一排水漏斗的两侧壁安装有第一排水管，所述第一排水漏斗上方的管体内安装有第一过滤层，所述第一过滤层上方的管体内安装有过滤格栅，所述沉淀室的底部安装有导淤腔，所述管体的两侧壁安装有收集室，所述收集室通过排浊管与收集室连通，所述导淤腔下方的管体内安装有第二过滤层，所述第二过滤层下方的管体内安装有隔板，所述隔板上安装有水质检测仪，所述水质检测仪一侧的隔板上安装有水位监测仪，所述隔板上安装有贯穿的第二排水管，所述沉淀室与第二排水管的输出端分别安装有第一电磁阀和第二电磁阀。
优选的，所述管体的表面设有凸筋。
优选的，所述收集室的底部设有密封盖。
优选的，所述沉淀室位置处的管体上设有观察窗。
优选的，所述水质检测仪两侧的隔板上安装有第二排水漏斗。
与现有技术相比，本实用新型的有益效果是：该新型污水处理管通过管体、沉淀室、收集室和第一排水漏斗等一系列结构组成，便于使用，过滤格栅可以对管道内的较大的物体进行过滤避免堵塞管道，沉淀室对污水进行沉淀，将污水里的杂质与泥沙进行沉淀，则沉淀后的污水就会通过第一排水管排出，施工人员可以通过观察窗观察沉淀室内的沉淀量，不需要繁琐的测量，收集室可以对沉淀的泥沙进行收集，防止了水土流失和对环境的影响，并且第一过滤层与第二过滤层可以对污水内的小型颗粒进行吸附过滤，提高了污水的水质，降低了环境污染，同时施工人员可以根据水质检测仪对水质进行检测，不但了解了周围环境的污染情况，并且还能快速得知管道内的过滤情况，以便及时做好管道护理工作，实用性强，值的推广使用。
