申请日2017.10.23
公开(公告)日2018.05.01
IPC分类号C02F9/14; B01D50/00; B01D53/75; B01D53/74
摘要
本发明提供了一种带除异味的工业污水处理装置，属于污水处理技术领域，包括支撑装置和污水处理装置;所述进水管的右端下侧设置有第一过滤网板;所述搅拌装置设置在搅拌筒的内腔中，搅拌装置的上面交错设置有活性炭块;所述排泥斗设置在废水过滤箱的下侧;所述海绵吸附网板的下面设置有活性炭吸附网板;所述紫外线杀菌器设置在废气净化箱的内腔底部;本发明装置通过在废水过滤箱的内腔中依次设置有第二过滤网板、第三过滤网板、活性炭层和生物反应层，具有对污水进行再次过滤和生物反应净化的功能;在进水箱的内腔上侧设置有除臭层，具有除去污水中的异味的功能;本装置具有结构简单、实用性强和污水处理效果好的特点。
权利要求书

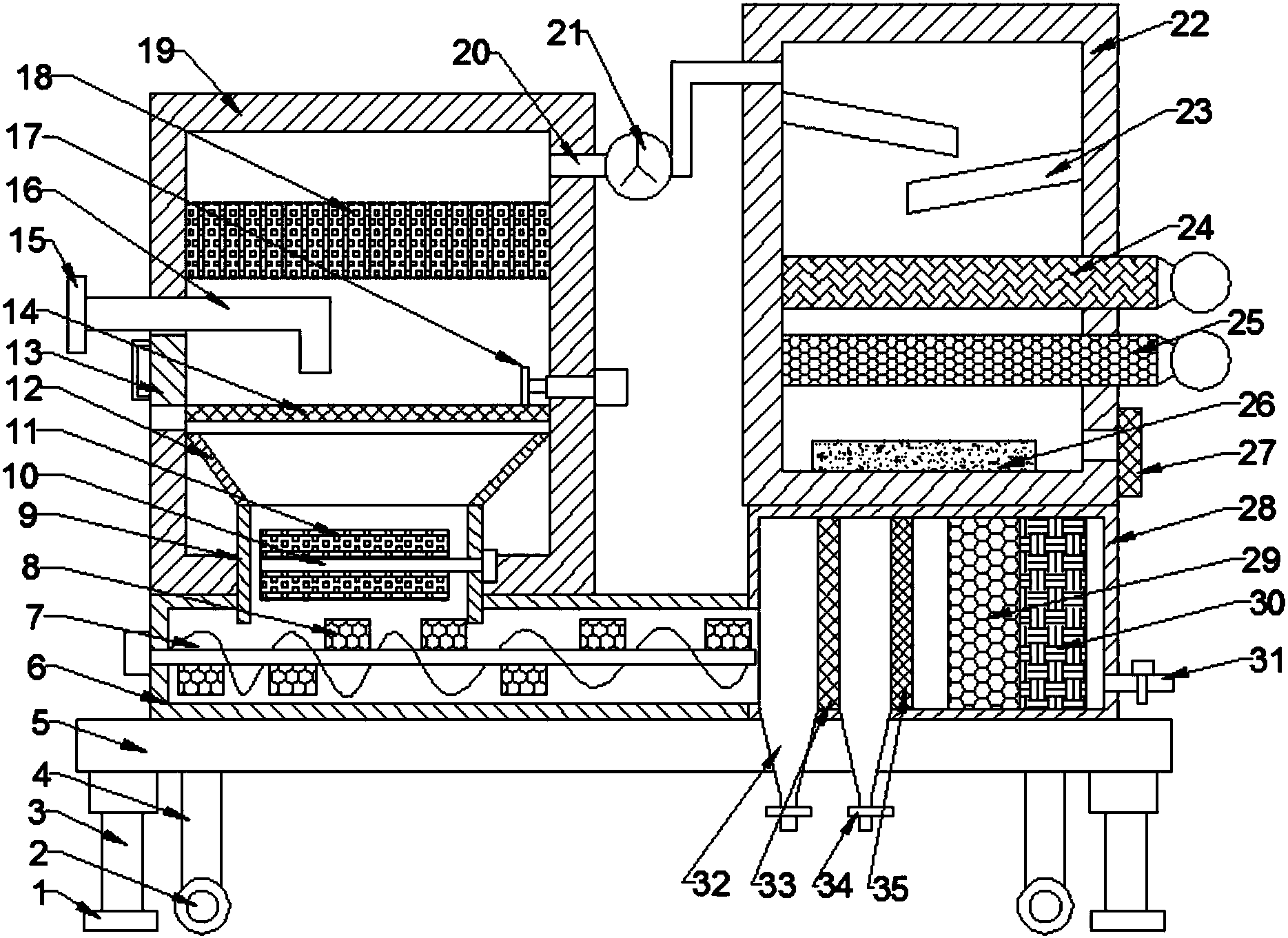

1.一种带除异味的工业污水处理装置，包括支撑装置和污水处理装置;其特征是，所述支撑装置包括地脚、滚轮、液压伸缩柱、支撑柱和底板;所述支撑柱设置在底板的下面两侧，采用固定连接，支撑柱的下面设置有滚轮;所述液压伸缩柱固定设置在底板的下面两侧且设置在支撑柱的外侧，液压伸缩柱的下面设置有地脚;所述污水处理装置包括搅拌筒、搅拌装置、活性炭块、连接筒、电动转轴、石墨块、接水斗、排杂盖板、第一过滤网板、进水套管、进水管、推杂装置、除臭层、进水箱、排气管、排气风机、废气净化箱、除尘挡板、海绵吸附网板、活性炭吸附网板、紫外线杀菌器、出风格栅、废水过滤箱、活性炭层、生物反应层、排水管、排泥斗、第二过滤网板、卸料阀和第三过滤网板;所述搅拌筒焊接固定设置在底板的上面左侧，搅拌筒的上面焊接固定设置有进水箱，进水箱的左端通过进水管和进水套管相连接，进水管的右端下侧设置有第一过滤网板，第一过滤网板焊接固定设置在进水箱的内腔中，第一过滤网板的左侧进水箱上铰接设置有排杂盖板;所述连接筒固定设置在进水箱的内腔底部，连接筒的上端固定设置有接水斗，连接筒的内部设置有电动转轴;所述搅拌装置设置在搅拌筒的内腔中，搅拌装置的上面交错设置有活性炭块;所述废水过滤箱焊接固定设置在底板的上面右侧，废水过滤箱的左侧下方和搅拌筒相连通;所述排泥斗设置在废水过滤箱的下侧，共设置有两个，且设置在第二过滤网板和第三网板的左侧下端，排泥斗的上面设置有卸料阀;所述排水管设置在废水过滤箱的右侧底部;所述废气净化箱焊接固定设置在废水过滤箱的上面，废气净化箱的左侧上端通过排气管和排气风机相连接，排气风机的左端通过排气管和进水箱的右侧上端相连接;所述除尘挡板交错设置在废气净化箱的内腔左右两侧上;所述海绵吸附网板滑动设置在废气净化箱的内腔下侧，海绵吸附网板的下面设置有活性炭吸附网板;所述紫外线杀菌器设置在废气净化箱的内腔底部;所述出风格栅设置在废气净化箱的右侧底部;所述推杂装置包括推杆、伸缩杆和第一电机;所述第一电机的左侧设置有伸缩杆，伸缩杆的左端固定设置有推杆;所述第二电机的右端设置有搅拌轴，搅拌轴的上面设置有螺旋片。
2.根据权利要求1所述的带除异味的工业污水处理装置，其特征是，所述第一过滤网板的上面右侧设置有推杂装置。
3.根据权利要求1所述的带除异味的工业污水处理装置，其特征是，所述电动转轴的上面固定设置有石墨块。
4.根据权利要求1所述的带除异味的工业污水处理装置，其特征是，所述废水过滤箱的内腔中依次设置有第二过滤网板、第三过滤网板、活性炭层和生物反应层。
5.根据权利要求1所述的带除异味的工业污水处理装置，其特征是，所述进水箱的内腔上侧设置有除臭层。
说明书
带除异味的工业污水处理装置
技术领域
本发明涉及一种环保净化设施，具体是一种带除异味的工业污水处理装置。
背景技术
在化工生产领域中，各道生产工序都会产生大量的废水，对这些废水如果直接进行排放，不仅造成了水资源的浪费，也会引起环境污染;现有对污水的处理方面采用沉淀池等污水处理装置，还有一些是直接排放，直接排放的方法不仅污染了大自然，而且造成了资源的浪费;现有技术中，也出现了不少化工污水处理设备，但是这些设备往往除污不彻底、除污成本高、效率低，且化工污水中的各种异味不经处理就排放大到大气中，严重的危害人类的健康，影响工农业的生产;因此，需要进行改进。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种环保无污染的带除异味的工业污水处理装置。
为解决上述技术问题，本发明提供了如下技术方案：
一种带除异味的工业污水处理装置，包括支撑装置和污水处理装置;所述支撑装置包括地脚、滚轮、液压伸缩柱、支撑柱和底板;所述支撑柱设置在底板的下面两侧，采用固定连接，支撑柱的下面设置有滚轮;所述液压伸缩柱固定设置在底板的下面两侧且设置在支撑柱的外侧，液压伸缩柱的下面设置有地脚;所述污水处理装置包括搅拌筒、搅拌装置、活性炭块、连接筒、电动转轴、石墨块、接水斗、排杂盖板、第一过滤网板、进水套管、进水管、推杂装置、除臭层、进水箱、排气管、排气风机、废气净化箱、除尘挡板、海绵吸附网板、活性炭吸附网板、紫外线杀菌器、出风格栅、废水过滤箱、活性炭层、生物反应层、排水管、排泥斗、第二过滤网板、卸料阀和第三过滤网板;所述搅拌筒焊接固定设置在底板的上面左侧，搅拌筒的上面焊接固定设置有进水箱，进水箱的左端通过进水管和进水套管相连接，进水管的右端下侧设置有第一过滤网板，第一过滤网板焊接固定设置在进水箱的内腔中，第一过滤网板的左侧进水箱上铰接设置有排杂盖板;所述连接筒固定设置在进水箱的内腔底部，连接筒的上端固定设置有接水斗，连接筒的内部设置有电动转轴;所述搅拌装置设置在搅拌筒的内腔中，搅拌装置的上面交错设置有活性炭块;所述废水过滤箱焊接固定设置在底板的上面右侧，废水过滤箱的左侧下方和搅拌筒相连通;所述排泥斗设置在废水过滤箱的下侧，共设置有两个，且设置在第二过滤网板和第三网板的左侧下端，排泥斗的上面设置有卸料阀;所述排水管设置在废水过滤箱的右侧底部;所述废气净化箱焊接固定设置在废水过滤箱的上面，废气净化箱的左侧上端通过排气管和排气风机相连接，排气风机的左端通过排气管和进水箱的右侧上端相连接;所述除尘挡板交错设置在废气净化箱的内腔左右两侧上;所述海绵吸附网板滑动设置在废气净化箱的内腔下侧，海绵吸附网板的下面设置有活性炭吸附网板;所述紫外线杀菌器设置在废气净化箱的内腔底部;所述出风格栅设置在废气净化箱的右侧底部;所述推杂装置包括推杆、伸缩杆和第一电机;所述第一电机的左侧设置有伸缩杆，伸缩杆的左端固定设置有推杆;所述第二电机的右端设置有搅拌轴，搅拌轴的上面设置有螺旋片。
作为本发明进一步的改进方案：所述第一过滤网板的上面右侧设置有推杂装置。
作为本发明进一步的改进方案：所述电动转轴的上面固定设置有石墨块。
作为本发明进一步的改进方案：所述废水过滤箱的内腔中依次设置有第二过滤网板、第三过滤网板、活性炭层和生物反应层。
作为本发明更进一步的改进方案：所述进水箱的内腔上侧设置有除臭层。
与现有技术相比，本发明的有益效果是：
本发明装置通过在进水管的右端下侧设置有第一过滤网板，具有对污水进行初步过滤杂质的功能;在第一过滤网板的上面右侧设置有推杂装置，具有便于将第一过滤板上的杂质推出箱体的功能;在电动转轴的上面固定设置有石墨块，具有吸附污水中的杂质的功能;在废水过滤箱的内腔中依次设置有第二过滤网板、第三过滤网板、活性炭层和生物反应层，具有对污水进行再次过滤和生物反应净化的功能;在进水箱的内腔上侧设置有除臭层，具有除去污水中的异味的功能;本装置具有结构简单、实用性强和污水处理效果好的特点。
