申请日2017.10.23
公开(公告)日2018.04.20
IPC分类号C02F9/08
摘要
本发明提供了一种新型生活污水过滤杀菌装置，属于生活污水处理装置领域，包括外壳、转动过滤装置、絮凝剂装置、搅拌装置、臭氧除臭杀菌装置、紫外线杀菌灯、大颗粒收集装置和大颗粒清理装置;本发明通过大颗粒清理装置和转动过滤装置的设置，实现了生活污水的过滤处理，防止由于污水中大颗粒物质较多而堵塞下水管道的目的，同时利用弧形刮片、大颗粒收集装置和半圆形过滤网的设置，实现了过滤装置的自动清理和垃圾收集功能，降低了人们的清理力度;通过絮凝剂装置和搅拌装置的设置，能够有效的净化水质;通过二次污水处理杀菌除臭腔内部紫外线杀菌灯和臭氧除臭杀菌装置的设置，能有效的杀死水中含有的微生物，具有高效的杀菌除臭作用。
权利要求书
1.一种新型生活污水过滤杀菌装置，包括外壳、转动过滤装置、絮凝剂装置、搅拌装置、臭氧除臭杀菌装置、紫外线杀菌灯、大颗粒收集装置和大颗粒清理装置;其特征是，所述外壳的内部分为大颗粒过滤腔、二次污水处理杀菌除臭腔和元件放置腔，且大颗粒过滤腔设置在二次污水处理杀菌除臭腔的上方，二次污水处理杀菌除臭腔设置在元件放置腔的上方;所述外壳的顶部通过第一水管连接装置与进水管固定连接在一起;所述大颗粒清理装置设置在外壳的左上方，并通过第三固定连接装置固定连接在一起;所述大颗粒清理装设置有刷毛、弧形固定架、第二固定连接装置、弧形刮片和连接杆;所述连接杆的顶部与第三固定连接装置固定连接在一起;所述连接杆的底部通过第二固定连接装置与弧形固定架固定连接在一起;所述弧形固定架的底部设置有弧形刮片和刷毛;所述转动过滤装置设置在大颗粒清理装置的下方;所述半圆形转动过滤网设置在大颗粒清理装置的下方;所述半圆形转动过滤网的下方通过第一固定连接装置与第一传动装置固定连接在一起;所述一传动装置和第二传动装置均设置在设置在电机放置腔的内部;所述搅拌装置设置在电机放置腔的下方，并与其内部的第二传动装置固定连接在一起;所述絮凝剂装置设置在外壳的右侧;所述大颗粒过滤腔的底部设置成斜坡状，且大颗粒过滤腔的底部设置有沉淀刮板;所述大颗粒过滤腔的左下方设置有沉淀物出料管;所述沉淀物出料管的右端设置有第三阀门;所述大颗粒过滤腔的的右下方通过连接水管与二次污水处理杀菌除臭腔连接在一起，且连接水管的顶端设置在沉淀刮板的上方;所述连接水管的顶部设置有第一阀门;大颗粒收集装置设置在外壳的左侧;所述大颗粒收集装置与大颗粒过滤腔通过大颗粒进料口连通;所述大颗粒收集装置设置有收集腔外壳、铰链、过滤网、收集箱门和挂锁;所述收集腔外壳的底部设置成斜坡状，且收集腔外壳的右下方通过进水口与大颗粒过滤腔连通;所述收集腔外壳的左侧通过铰链与收集箱门的底部固定连接在一起;所述收集箱门的顶部通过挂锁与收集腔外壳固定连接在一起;所述紫外线杀菌灯设置在二次污水处理杀菌除臭腔的顶部;所述臭氧除臭杀菌装置设置在二次污水处理杀菌除臭腔的底部;所述臭氧除臭杀菌装置设置有弯管、导气管、臭氧发生器和进气管;所述臭氧发生器设置在元件放置腔的内部;所述臭氧发生器的左侧与进气管固定连接在一起;所述导气管的左端与臭氧发生器的右侧固定连接在一起;所述导气管的顶端与弯管的底部固定连接在一起，且弯管的上表面均匀的设置有通孔;所述弯管的左侧设置有出水管，且出水管与外壳固定连接在一起;所述第二阀门设置在出水管的中部;所述出气管设置在二次污水处理杀菌除臭腔的左上方，并与其连通;所述出气管的中部设置有压力阀;所述第一传动装置设置有电动机、第一固定连接装置和第一传动轴;所述电动机设置在电机放置腔内部的底部;所述电动机的顶部设置有第一传动轴，且与第一传动轴固定连接在一起;所述第一传动轴的顶部与第一固定连接装置的底部固定连接在一起;所述第二传动装置设置有第一齿轮、第二齿轮和第二传动轴;所述第一齿轮与第一传动轴的中部固定设置在一起;所述第二齿轮设置在第一齿轮的左右两侧，且每侧各一个，且第一齿轮与第二齿轮啮合在一起;所述第二齿轮与第二传动轴的上部固定连接在一起;所述第二传动轴的顶部通过轴承固定装置与电机放置腔的顶部固定连接在一起;所述搅拌装置设置有第二传动轴、搅拌杆和弧形搅拌丝;所述搅拌杆与第二传动轴固定连接在一起;所述弧形搅拌丝设置在第二传动轴的底部;所述弧形固定架的底部设置有弧形刮片和刷毛;所述弧形刮片设置在刷毛的前方。
2.根据权利要求1所述的新型生活污水过滤杀菌装置，其特征是，所述大颗粒过滤腔的内部设置有转动过滤装置、大颗粒清理装置和搅拌装置。
3.根据权利要求1所述的新型生活污水过滤杀菌装置，其特征是，所述转动过滤装置设置在大颗粒清理装置的下方。
4.根据权利要求1所述的新型生活污水过滤杀菌装置，其特征是，所述转动过滤装置设置有半圆形转动过滤网和第一传动装置。
5.根据权利要求1所述的新型生活污水过滤杀菌装置，其特征是，所述过滤网设置在收集腔外壳的内部，且与水平面成30度夹角。
6.根据权利要求1所述的新型生活污水过滤杀菌装置，其特征是，所述二次污水处理杀菌除臭腔的内部设置有紫外线杀菌灯和臭氧除臭杀菌装置。
说明书
一种新型生活污水过滤杀菌装置
技术领域
本发明涉及一种生活污水处理装置，具体是一种新型生活污水过滤杀菌装置。
背景技术
生活污水是指城市机关、学校、企事业单位和居民在日常生活中产生的废水，包括厕所粪尿、洗衣洗澡水、厨房等家庭排水以及商业、医院和游乐场所的排水等;人类生活过程中产生的污水，是水体的主要污染源之一;生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、脂肪和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，在厌氧细菌作用下，易生恶臭物质;生活污水中往往含有大量的颗粒物质，如头发、米粒、各种食物残渣等，经常会造成下水管道堵塞的现象，下水管道堵塞后往往需要人们自己清理或请专门的清理工对下水管道中的垃圾进行清理，对生活造成一定的影响。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种具有除臭功能的新型生活污水过滤杀菌装置。
为解决上述技术问题，本发明提供了如下技术方案：

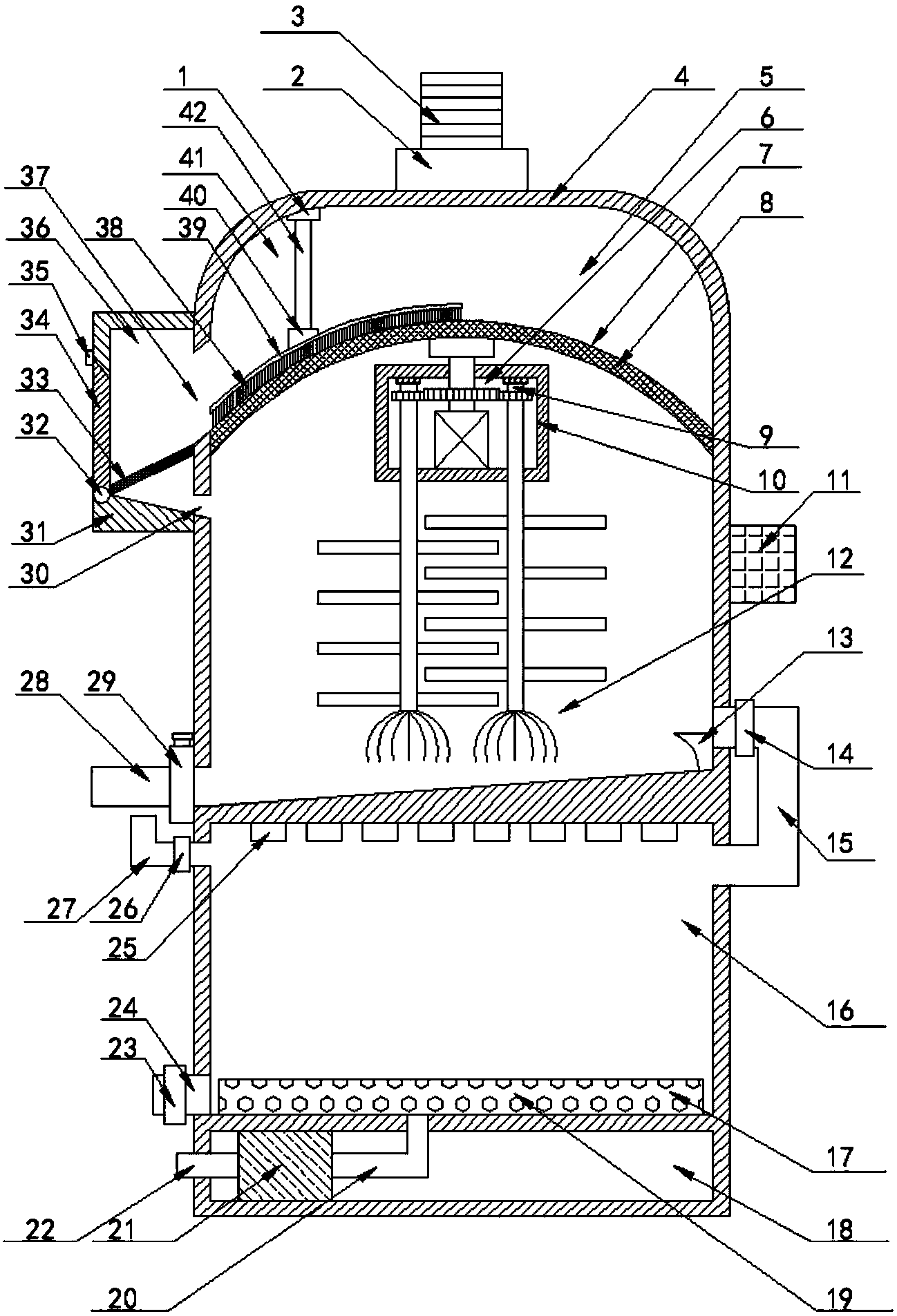

一种新型生活污水过滤杀菌装置，包括外壳、转动过滤装置、絮凝剂装置、搅拌装置、臭氧除臭杀菌装置、紫外线杀菌灯、大颗粒收集装置和大颗粒清理装置;所述外壳的内部分为大颗粒过滤腔、二次污水处理杀菌除臭腔和元件放置腔，且大颗粒过滤腔设置在二次污水处理杀菌除臭腔的上方，二次污水处理杀菌除臭腔设置在元件放置腔的上方;所述外壳的顶部通过第一水管连接装置与进水管固定连接在一起;所述大颗粒清理装置设置在外壳的左上方，并通过第三固定连接装置固定连接在一起;所述大颗粒清理装设置有刷毛、弧形固定架、第二固定连接装置、弧形刮片和连接杆;所述连接杆的顶部与第三固定连接装置固定连接在一起;所述连接杆的底部通过第二固定连接装置与弧形固定架固定连接在一起;所述弧形固定架的底部设置有弧形刮片和刷毛;所述转动过滤装置设置在大颗粒清理装置的下方;所述半圆形转动过滤网设置在大颗粒清理装置的下方;所述半圆形转动过滤网的下方通过第一固定连接装置与第一传动装置固定连接在一起;所述一传动装置和第二传动装置均设置在设置在电机放置腔的内部;所述搅拌装置设置在电机放置腔的下方，并与其内部的第二传动装置固定连接在一起;所述絮凝剂装置设置在外壳的右侧;所述大颗粒过滤腔的底部设置成斜坡状，且大颗粒过滤腔的底部设置有沉淀刮板;所述大颗粒过滤腔的左下方设置有沉淀物出料管;所述沉淀物出料管的右端设置有第三阀门;所述大颗粒过滤腔的的右下方通过连接水管与二次污水处理杀菌除臭腔连接在一起，且连接水管的顶端设置在沉淀刮板的上方;所述连接水管的顶部设置有第一阀门;大颗粒收集装置设置在外壳的左侧;所述大颗粒收集装置与大颗粒过滤腔通过大颗粒进料口连通;所述大颗粒收集装置设置有收集腔外壳、铰链、过滤网、收集箱门和挂锁;所述收集腔外壳的底部设置成斜坡状，且收集腔外壳的右下方通过进水口与大颗粒过滤腔连通;所述收集腔外壳的左侧通过铰链与收集箱门的底部固定连接在一起;所述收集箱门的顶部通过挂锁与收集腔外壳固定连接在一起;所述紫外线杀菌灯设置在二次污水处理杀菌除臭腔的顶部;所述臭氧除臭杀菌装置设置在二次污水处理杀菌除臭腔的底部;所述臭氧除臭杀菌装置设置有弯管、导气管、臭氧发生器和进气管;所述臭氧发生器设置在元件放置腔的内部;所述臭氧发生器的左侧与进气管固定连接在一起;所述导气管的左端与臭氧发生器的右侧固定连接在一起;所述导气管的顶端与弯管的底部固定连接在一起，且弯管的上表面均匀的设置有通孔;所述弯管的左侧设置有出水管，且出水管与外壳固定连接在一起;所述第二阀门设置在出水管的中部;所述出气管设置在二次污水处理杀菌除臭腔的左上方，并与其连通;所述出气管的中部设置有压力阀;所述第一传动装置设置有电动机、第一固定连接装置和第一传动轴;所述电动机设置在电机放置腔内部的底部;所述电动机的顶部设置有第一传动轴，且与第一传动轴固定连接在一起;所述第一传动轴的顶部与第一固定连接装置的底部固定连接在一起;所述第二传动装置设置有第一齿轮、第二齿轮和第二传动轴;所述第一齿轮与第一传动轴的中部固定设置在一起;所述第二齿轮设置在第一齿轮的左右两侧，且每侧各一个，且第一齿轮与第二齿轮啮合在一起;所述第二齿轮与第二传动轴的上部固定连接在一起;所述第二传动轴的顶部通过轴承固定装置与电机放置腔的顶部固定连接在一起;所述搅拌装置设置有第二传动轴、搅拌杆和弧形搅拌丝;所述搅拌杆与第二传动轴固定连接在一起;所述弧形搅拌丝设置在第二传动轴的底部;所述弧形固定架的底部设置有弧形刮片和刷毛;所述弧形刮片设置在刷毛的前方。
作为本发明进一步的改进方案：所述大颗粒过滤腔的内部设置有转动过滤装置、大颗粒清理装置和搅拌装置。
作为本发明进一步的改进方案：所述转动过滤装置设置在大颗粒清理装置的下方。
作为本发明进一步的改进方案：所述转动过滤装置设置有半圆形转动过滤网和第一传动装置。
作为本发明进一步的改进方案：所述过滤网设置在收集腔外壳的内部，且与水平面成30度夹角。
作为本发明再进一步的改进方案：所述二次污水处理杀菌除臭腔的内部设置有紫外线杀菌灯和臭氧除臭杀菌装置。
与现有技术相比，本发明的有益效果是：
本发明通过大颗粒清理装置和转动过滤装置的设置，实现了生活污水的过滤处理，防止由于污水中大颗粒物质较多而堵塞下水管道的目的，同时利用传动装置、弧形刮片、大颗粒收集装置和半圆形过滤网的设置，实现了过滤装置的自动清理和垃圾收集功能，降低了人们的清理力度;通过絮凝剂装置和搅拌装置的设置，能够有效的净化水质;通过二次污水处理杀菌除臭腔内部紫外线杀菌灯和臭氧除臭杀菌装置的设置，能有效的杀死水中含有的微生物，具有高效的杀菌除臭作用。
