申请日2017.10.20
公开(公告)日2018.05.04
IPC分类号C02F9/14
摘要

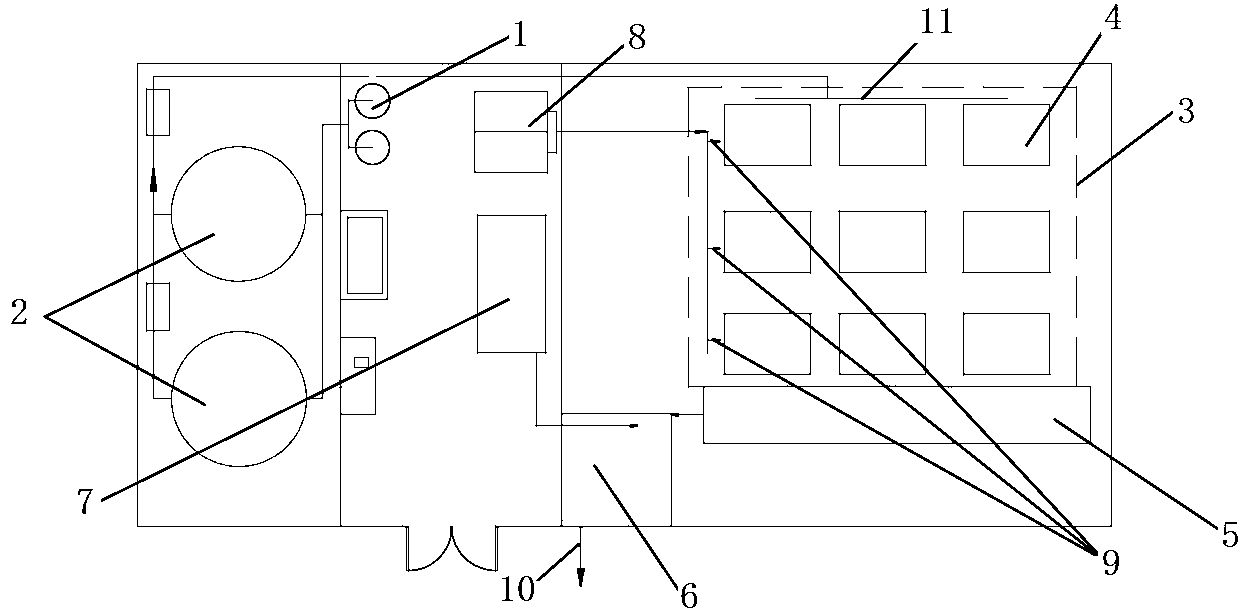

河湖及湿地低污染水源的污水净化回用设备，包括提升泵，提升泵的出水端设置有过滤器，过滤器后设置有模块化生物滤床，模块化生物滤床由多层滤床模块组成，每层滤床模块有一个或多个生物处理模块组成，所述的生物处理模块包括框型的壳体，壳体的底部为格栅状，在壳体中设置有填料，填料上挂有生物膜，与所述的生模块化生物滤床配合设置有通风装置，经过滤器处理后的水进入模块化生物滤床上方的布水器，从布水器中落入模块化生物滤床中，模块化生物滤床下设置有集水沉淀池，集水沉淀池后设置有消毒池，消毒后的出水返回水源回用。本设备水处理成本低，安置方便。
权利要求书
1.河湖及湿地低污染水源的污水净化回用设备，包括提升泵，其特征在于：提升泵的出水端设置有过滤器，提升泵将河湖及湿地低污染水源的污水提升至过滤器，过滤器后设置有模块化生物滤床，所述的模块化生物滤床由多层滤床模块组成，每层滤床模块有一个或多个生物处理模块组成，所述的生物处理模块包括框型的壳体，壳体的底部为格栅状，在壳体中设置有填料，填料上挂有生物膜，与所述的模块化生物滤床配合设置有通风装置，经过滤器处理后的水进入模块化生物滤床上方的布水器，从布水器中落入模块化生物滤床中，生物滤床下设置有集水沉淀池，集水沉淀池后设置有消毒池，与消毒池配合设置有消毒系统，经消毒池消毒后的出水返回水源回用。
2.根据权利要求1所述的河湖及湿地低污染水源的污水净化回用设备，其特征在于：所述的过滤器上设置有反冲系统。
3.根据权利要求1所述的河湖及湿地低污染水源的污水净化回用设备，其特征在于：所述的通风装置包括风机，风机通过出风管路将空气引入生物滤床内，每层滤床模块上均对应设置有出风口。
说明书
河湖及湿地低污染水源的污水净化回用设备
技术领域
本实用新型涉及水处理设备，特别涉及河湖及湿地低污染水源的污水净化回用设备，属于水处理设备技术领域。
背景技术
随着我国经济的发展以及人民生活水平的提高，人类的生产活动中大量的污染物质排入自然环境中，比如沟、河、池塘、等，造成了严重的环境污染。同时旅游业的发展，开发了很多景区游览区，其中不乏建设有湖、内河等景观，并养殖有水生动植物增加观赏性。人类的活动以及水生动植物的存在，对水体产生或多或少的污染，而且一般该类湖、内河污染后需要定期置换大量的水体，含有污染物的水体排放会造成受纳水体的二次污染，定期补充置换水也会浪费大量的优质水源。
发明内容
本实用新型的目的在于克服目前的河湖及湿地低污染水源在水的使用和处理方面存在的上述问题，提供一种河湖及湿地低污染水源的污水净化回用设备。
为实现本实用新型的目的，采用了下述的技术方案：河湖及湿地低污染水源的污水净化回用设备，包括提升泵，提升泵的出水端设置有过滤器，提升泵将河湖及湿地低污染水源的污水提升至过滤器，过滤器后设置有模块化生物滤床，所述的模块化生物滤床由多层滤床模块组成，每层滤床模块有一个或多个生物处理模块组成，所述的生物处理模块包括框型的壳体，壳体的底部为格栅状，在壳体中设置有填料，填料上挂有生物膜，与所述的生模块化生物滤床配合设置有通风装置，经过滤器处理后的水进入模块化生物滤床上方的布水器，从布水器中落入模块化生物滤床中，模块化生物滤床下设置有集水沉淀池，集水沉淀池后设置有消毒池，与消毒池配合设置有消毒系统，经消毒池消毒后的出水返回水源回用;进一步的;所述的过滤器上设置有反冲系统;进一步的;所述的通风装置包括风机，风机通过出风管路将空气引入生物滤床内，每层滤床模块上均对应设置有出风口。
本实用新型的积极有益技术效果在于：本设备采用过滤、生物滤床、消毒处理河湖及湿地中的低污染水，水处理成本低，经本设备处理后的出水完全可以满足这些区域传统的置换水要求，采用本设备能够有效的降低传统置换水体的成本，本设备可放置在需要处理的水源附近，安置方便、快捷，动力设备噪音小，不影响景区或污水处理设备周围的环境。
