本实用新型公开了一种污水净化生物反应池，包括反应池，反应池一端的底部通过管道固定连接有抽污泥泵，钢丝网一侧的顶部挂设有水生植物培养架，水生植物培养架的底部设有曝气管，曝气管中部的底端与进气管的顶端固定连接，水生植物培养架的一侧固定设有蜂窝陶瓷过滤网，挡板的一侧设有微孔滤膜。本实用新型通过在反应池的一侧固定设有钢丝网，将污水初滤，滤去较大杂物，通过设有水生植物培养架，水生植物培养架的底部设有曝气管，在培养架内培养脱氮除磷效果明显的水生植物，可以吸收水中的富营养化物质，通过设有挡板，且挡板为具有孔状的结构的陶瓷过滤网，陶瓷过滤网内填充有生物酶，利用生物酶的分解效果，增强污水的净化效果。
权利要求书
1.一种污水净化生物反应池，包括反应池(1)，其特征在于，所述反应池(1)一端的中部设有进水管(2)，所述反应池(1)一端的底部通过管道固定连接有抽污泥泵(3)，所述反应池(1)的一侧固定设有钢丝网(4)，所述钢丝网(4)一侧的顶部挂设有水生植物培养架(5)，所述水生植物培养架(5)的底部设有曝气管(6)，所述曝气管(6)中部的底端与进气管(7)的顶端固定连接，所述进气管(7)的底端与鼓风机(8)的出风口固定连接，所述水生植物培养架(5)的一侧固定设有蜂窝陶瓷过滤网(9)，所述蜂窝陶瓷过滤网(9)的一侧设有若干个挡板(10)，每个所述挡板(10)均固定在反应池(1)正面或背面开设的挡板槽(13)内，所述挡板(10)的一侧设有微孔滤膜(11)，所述反应池(1)另一端的顶部设有出水管(12)，所述抽污泥泵(3)和鼓风机(8)均通过开关与外接电源电性连接。
2.根据权利要求1所述的一种污水净化生物反应池，其特征在于，所述水生植物培养架(5)的两端设有挂钩(14)。
3.根据权利要求1所述的一种污水净化生物反应池，其特征在于，所述出水管(12)内部设有双层钢丝网，所述双层钢丝网之间设有活性炭层(15)。
4.根据权利要求1所述的一种污水净化生物反应池，其特征在于，若干个所述挡板(10)交错设置，所述挡板(10)为具有孔状的结构的陶瓷过滤网，所述陶瓷过滤网内填充有生物酶。
5.根据权利要求1所述的一种污水净化生物反应池，其特征在于，所述曝气管(6)上设有若干个通孔。
6.根据权利要求1所述的一种污水净化生物反应池，其特征在于，所述鼓风机(8)的进风口安装有防尘网。
说明书
一种污水净化生物反应池
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水净化生物反应池。
背景技术
随着社会经济的高度发展，人类社会的工业化和城市化日益加剧，水污染日益严重，甚至未经处理过的污水被直接排放到江河湖泊，使江河湖泊逐渐被污染，使我国的江河湖泊水污染治理异常艰辛。人们已经开始关注对各种污水包括对江河湖泊水环境的治理，并尽可能的重新加以利用。
目前，对城镇生活污水进行治理的装置大体可分为活性污泥过滤池、生物反应过滤池、生物接触氧化滤塔等，其中的生物反应过滤池是利用生物填料与污水充分接触而发生生物反应，从而使污水得到净化。目前的生物反应过滤池，大多存在建设占地太大、投资过大、运行管理复杂、维护费用大等缺陷，使污水处理系统不能很好满足社会环境的需要，而且污水处理流程复杂，施工周期大和周期长，严重制约了当前城镇污水处理工作的开展。而目前对处理庞大流量的江河湖泊水而言，现有的治理工艺和治理设备同样也存在占地面积大、投资费用高，运行及维护费用高等问题，因此我们对此做出改进，提出一种污水净化生物反应池。
实用新型内容
为解决现有技术存在的水处理效果不理想、结构复杂和造价高的缺陷，本实用新型提供一种污水净化生物反应池。
为了解决上述技术问题，本实用新型提供了如下的技术方案：

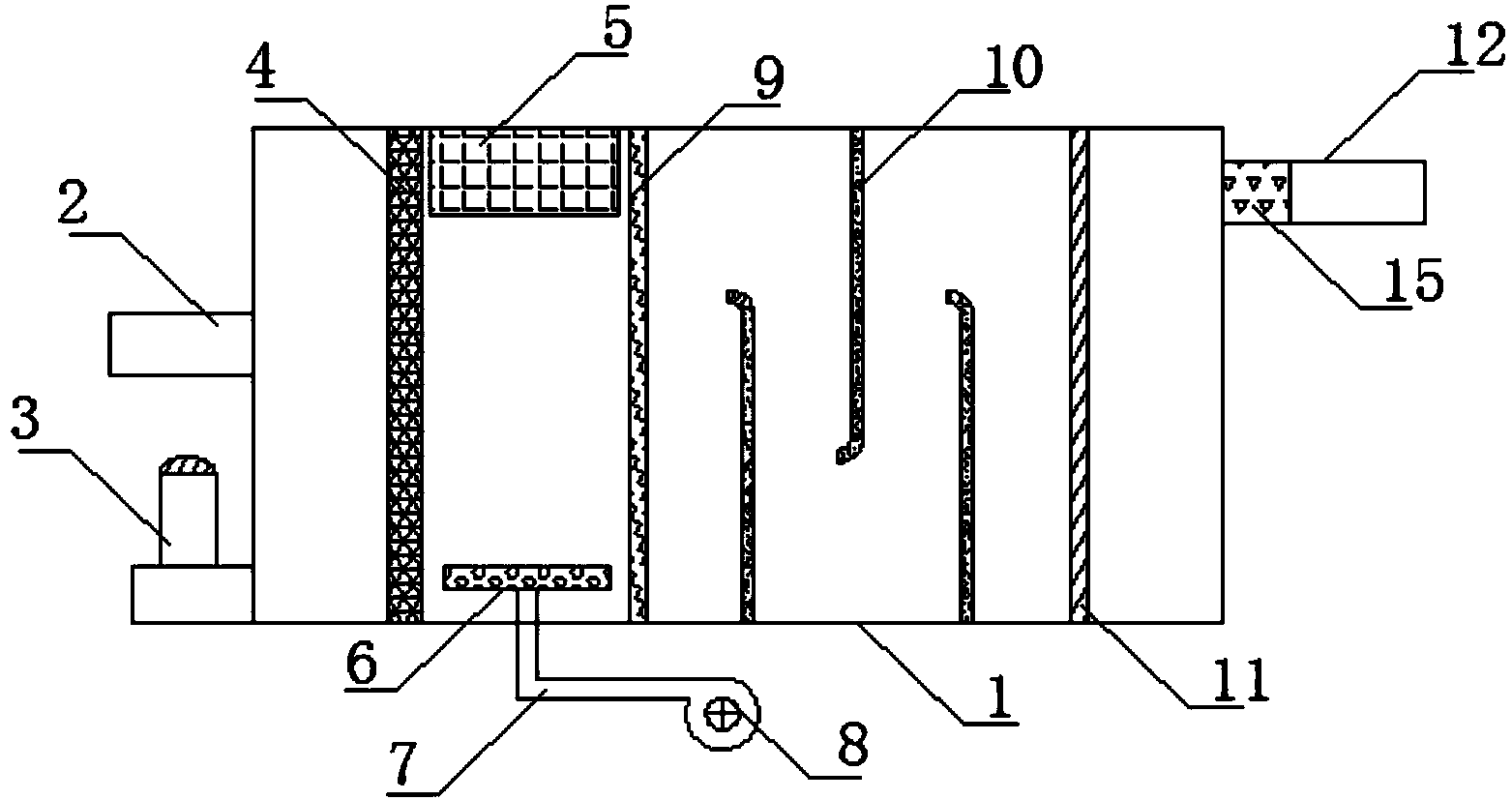

本实用新型一种污水净化生物反应池，包括反应池，所述反应池一端的中部设有进水管，所述反应池一端的底部通过管道固定连接有抽污泥泵，所述反应池的一侧固定设有钢丝网，所述钢丝网一侧的顶部挂设有水生植物培养架，所述水生植物培养架的底部设有曝气管，所述曝气管中部的底端与进气管的顶端固定连接，所述进气管的底端与鼓风机的出风口固定连接，所述水生植物培养架的一侧固定设有蜂窝陶瓷过滤网，所述蜂窝陶瓷过滤网的一侧设有若干个挡板，每个所述挡板均固定在反应池正面或背面开设的挡板槽内，所述挡板的一侧设有微孔滤膜，所述反应池另一端的顶部设有出水管，所述抽污泥泵和鼓风机均通过开关与外接电源电性连接。
进一步的，所述水生植物培养架的两端设有挂钩。
进一步的，所述出水管内部设有双层钢丝网，所述双层钢丝网之间设有活性炭层。
进一步的，所述干个所述挡板交错设置，所述挡板为具有孔状的结构的陶瓷过滤网，所述陶瓷过滤网内填充有生物酶。
进一步的，所述曝气管上设有若干个通孔。
进一步的，所述鼓风机的进风口安装有防尘网。
与现有技术相比，本实用新型具有如下有益效果：该种污水净化生物反应池，通过在反应池的一侧固定设有钢丝网，将污水初滤，滤去较大杂物，通过设有水生植物培养架，水生植物培养架的底部设有曝气管，在培养架内培养脱氮除磷效果明显的水生植物，可以吸收水中的富营养化物质，通过设有挡板，且挡板为具有孔状的结构的陶瓷过滤网，陶瓷过滤网内填充有生物酶，利用生物酶的分解效果，增强污水的净化效果，通过水生植物培养架的两端设有挂钩，便于拿取该水生植物培养架，更换水生植物。
