申请日2017.10.19
公开(公告)日2018.05.01
IPC分类号C02F1/52; B01D21/02; B01D21/24; B01D21/30
摘要
本实用新型公开了一种快速污水沉淀池，包括壳体，壳体内壁的底部设有两个对称的弧形挡板，两个弧形挡板之间设有T形板，T形板的两侧均设有分流板，壳体的两侧均安装有除泥器，两个除泥器的顶部均安装有第一电机，两个除泥器外壁的一侧均设有出泥口，其中一个除泥器的一侧设有控制开关和电源接口。本实用新型通过旋转清除器将漂浮物送入斜板，在重力作用下滑入漂浮物收集箱，两个除泥器将沉淀池底部的沉淀物运送到出泥口排出，除泥器不会扰动沉淀池内部的水流，造成沉淀物的扬起，同时能够及时的排出沉淀物，过滤效率高，不需要人工操作，成本低，收集到的漂浮物和沉淀物统一进行处理，不会对环境造成新污染。
权利要求书

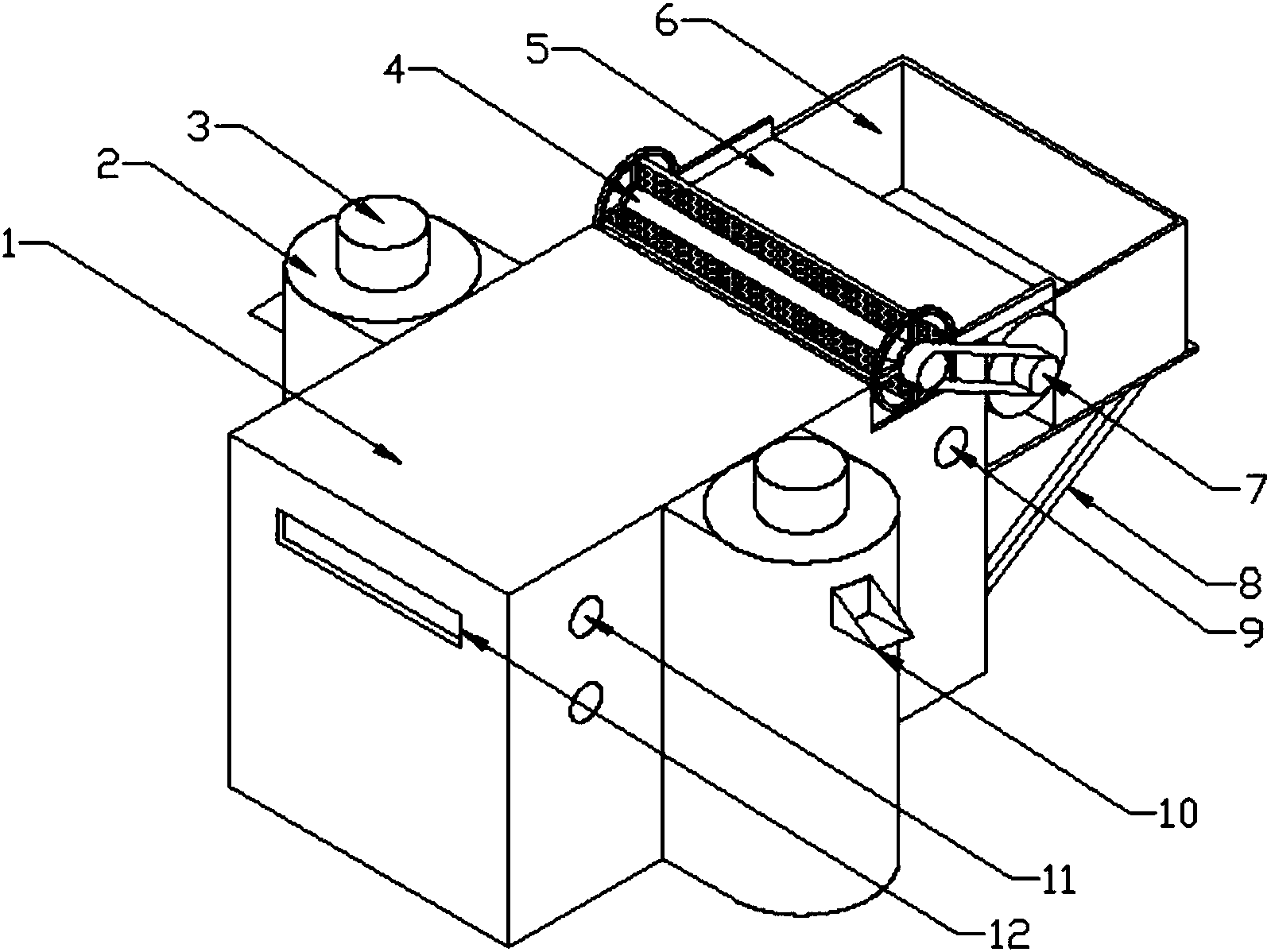

1.一种快速污水沉淀池，包括壳体(1)，其特征在于，所述壳体(1)内壁的底部设有两个对称的弧形挡板(16)，两个所述弧形挡板(16)之间设有T形板(15)，所述T形板(15)的两侧均设有分流板(17)，所述壳体(1)的两侧均安装有除泥器(2)，两个所述除泥器(2)的顶部均安装有第一电机(3)，两个所述除泥器(2)外壁的一侧均设有出泥口(10)，其中一个所述除泥器(2)的一侧设有控制开关(11)和电源接口，所述壳体(1)顶部的一侧安装有旋转清除器(4)，所述旋转清除器(4)的转轴通过皮带与第二电机(7)的输出端传动连接，所述旋转清除器(4)的底部设有污水入口(9)，所述旋转清除器(4)的一侧设有斜板(5)，所述斜板(5)的一侧设有漂浮物收集箱(6)，所述漂浮物收集箱(6)的底部通过固定架(8)与壳体(1)一端的中部固定连接，所述壳体(1)的另一端开设有溢流口(12)，所述控制开关(11)通过电线和电源接口与外部电源电性连接，所述控制开关(11)分别与两个第一电机(3)和第二电机(7)电性连接。
2.根据权利要求1所述的一种快速污水沉淀池，其特征在于，所述壳体(1)内壁的顶部设有与旋转清除器(4)对应设置的挡板(13)。
3.根据权利要求1所述的一种快速污水沉淀池，其特征在于，两个所述除泥器(2)与壳体(1)连接处的底端均开设有与分流板(17)对应的通孔(14)。
4.根据权利要求1所述的一种快速污水沉淀池，其特征在于，两个所述第一电机(3)的输出端均穿过除泥器(2)的内壁与螺旋除泥滑道(18)的转轴固定连接。
5.根据权利要求1所述的一种快速污水沉淀池，其特征在于，所述旋转清除器(4)转轴的外壁固定设有四个均匀分布的过滤板。
说明书
一种快速污水沉淀池
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种快速污水沉淀池。
背景技术
对于颗粒物污水来说，重力分离法处理污水的工艺较为简单且处理成本较低，一般来说，重力分离法处理污水最经常采用的是沉淀池。由于污水在处理时会跟随水流一直在扰动，这给依靠重力原理沉淀法处理污水带来了很大的问题，污水处理效果肯定不理想。传统的处理该类污水一般在地面上开挖几十米甚至上百米弯弯曲曲的地沟，把磨床污水导入地沟，通过自然沉淀，把污泥留在地沟，在地沟出口把水排掉，处理污水的过程中需要人工参与清理沉淀物，不仅劳动强度大，而且因无法彻底分离水和沉淀物，会对环境造成新污染，因此我们对此做出改进，提出一种快速污水沉淀池。
实用新型内容
为解决现有技术存在的传统的方法需要人工参与清理沉淀物，不仅劳动强度大，而且因无法彻底分离水和沉淀物，会对环境造成新污染的缺陷，本实用新型提供一种快速污水沉淀池。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种快速污水沉淀池，包括壳体，所述壳体内壁的底部设有两个对称的弧形挡板，两个所述弧形挡板之间设有T形板，所述T形板的两侧均设有分流板，所述壳体的两侧均安装有除泥器，两个所述除泥器的顶部均安装有第一电机，两个所述除泥器外壁的一侧均设有出泥口，其中一个所述除泥器的一侧设有控制开关和电源接口，所述壳体顶部的一侧安装有旋转清除器，所述旋转清除器的转轴通过皮带与第二电机的输出端传动连接，所述旋转清除器的底部设有污水入口，所述旋转清除器的一侧设有斜板，所述斜板的一侧设有漂浮物收集箱，所述漂浮物收集箱的底部通过固定架与壳体一端的中部固定连接，所述壳体的另一端开设有溢流口，所述控制开关通过电线和电源接口与外部电源电性连接，所述控制开关分别与两个第一电机和第二电机电性连接。
进一步的，所述壳体内壁的顶部设有与旋转清除器对应设置的挡板。
进一步的，两个所述除泥器与壳体连接处的底端均开设有与分流板对应的通孔。
进一步的，两个所述第一电机的输出端均穿过除泥器的内壁与螺旋除泥滑道的转轴固定连接。
进一步的，所述旋转清除器转轴的外壁固定设有四个均匀分布的过滤板。
与现有技术相比，本实用新型具有如下有益效果：该种快速污水沉淀池，通过旋转清除器将漂浮物送入斜板，在重力作用下滑入漂浮物收集箱，两个除泥器将沉淀池底部的沉淀物运送到出泥口排出，除泥器不会扰动沉淀池内部的水流，造成沉淀物的扬起，同时能够及时的排出沉淀物，过滤效率高，不需要人工操作，成本低，收集到的漂浮物和沉淀物统一进行处理，不会对环境造成新污染。
