申请日2017.10.19
公开(公告)日2018.05.01
IPC分类号C02F11/12; B04B1/20
摘要
本实用新型涉及泥浆处理技术领域，尤其涉及一种建筑污水泥浆处理装置，包括：空心轴、电机、皮带;所述电机固定设置在机架的一侧，且电机通过皮带与空心轴相连接;所述轴座固定设置在电机的一侧，且空心轴通过轴座与转鼓相连接;所述减速电机固定设置在机架的另一侧，且减速电机通过皮带与螺旋输送器相连接;所述螺旋输送器的一端设置在轴座上，且螺旋输送器上设置有进泥孔;所诉转鼓的一侧设置有排泥孔，且转鼓的另一侧设置有排水孔;所述出水口设置在排水孔的下方。通过结构上的改进，具有结构简单，固液分离效果好，运行稳定可靠，装置的出泥口不易发生阻塞的优点，从而有效的解决了现有装置中存在的问题和不足。
权利要求书

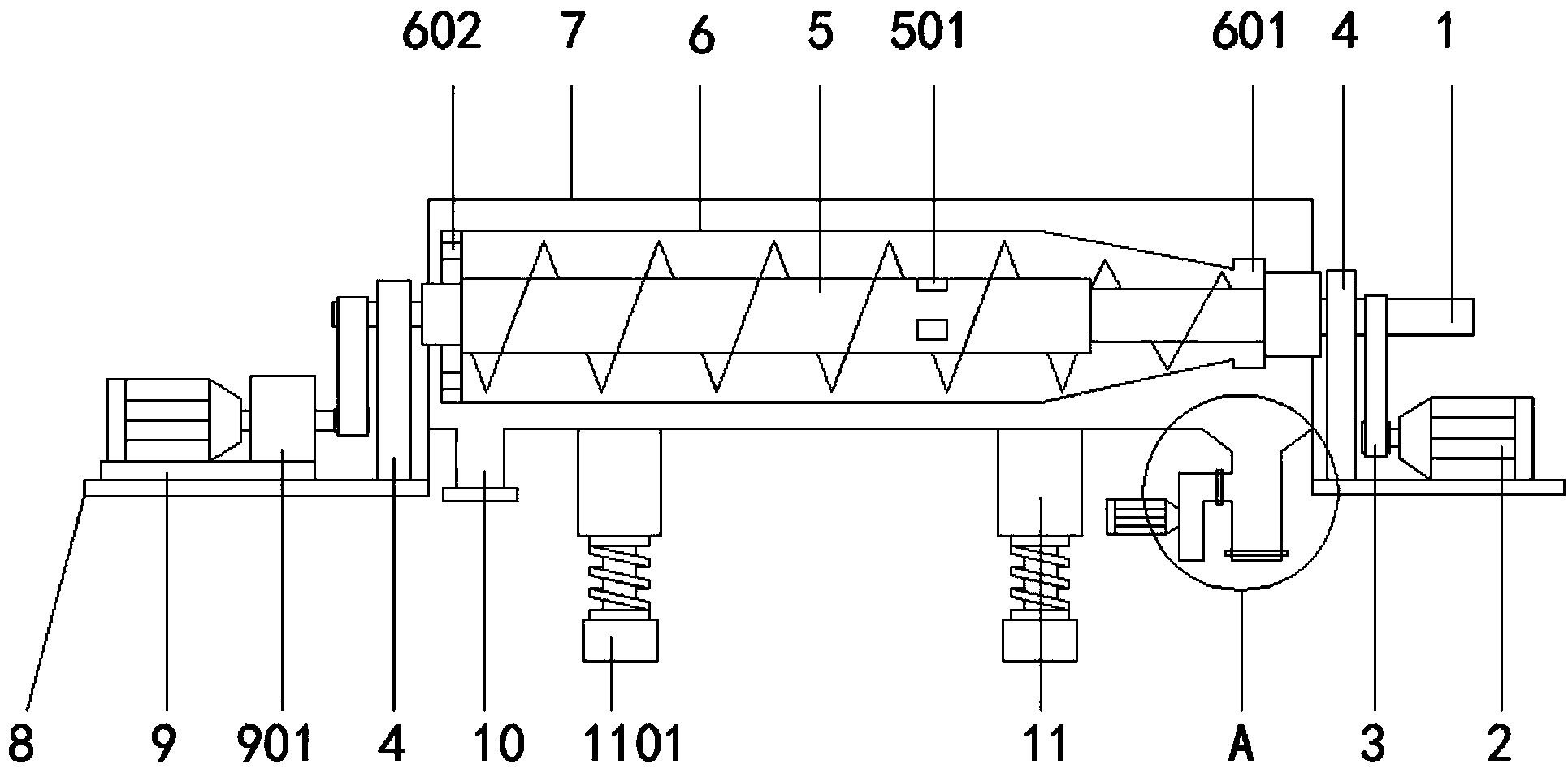

1.一种建筑污水泥浆处理装置，包括：空心轴(1)、电机(2)、皮带(3)、轴座(4)、螺旋输送器(5)、转鼓(6)、装置本体(7)、机架(8)、减速电机(9)、出水口(10)、支撑柱(11)、沉泥板(12)、截止阀(13)、出泥口(14)、排泥口(15)、排泥泵(16)、进泥孔(501)、排泥孔(601)、排水孔(602)、减速器(901)、减震器(1101);其特征在于：所述电机(2)固定设置在机架的一侧，且电机(2)通过皮带(3)与空心轴(1)相连接;所述轴座(4)固定设置在电机(2)的一侧，且空心轴(1)通过轴座(4)与转鼓(6)相连接;所述减速电机(9)固定设置在机架(8)的另一侧，且减速电机(9)通过皮带(3)与螺旋输送器(5)相连接;所述螺旋输送器(5)的一端设置在轴座(4)上，且螺旋输送器(5)上设置有进泥孔(501);所诉转鼓(6)的一侧设置有排泥孔(601)，且转鼓(6)的另一侧设置有排水孔(602);所述出水口(10)设置在排水孔(602)的下方;所述排泥孔(601)设置在排泥孔(601)的下方;所述出泥口(14)与排泥口(15)上均设置有截止阀(13);所述排泥口(15)的上方设置有排泥泵(16);所述支撑柱(11)设置在装置本体(7)的下方，且支撑柱(11)上设置有减震器(1101)。
2.根据权利要求1所述的一种建筑污水泥浆处理装置，其特征在于：所述转鼓(6)由圆柱状鼓体及圆锥状鼓体焊接而成。
3.根据权利要求1所述的一种建筑污水泥浆处理装置，其特征在于：所述排水孔(602)呈环形阵列式设置在转鼓(6)的一侧。
4.根据权利要求1所述的一种建筑污水泥浆处理装置，其特征在于：所述沉泥板(12)的外形特征呈倒喇叭状，且沉泥板(12)与出泥口(14)及排泥口(15)连通。
5.根据权利要求1所述的一种建筑污水泥浆处理装置，其特征在于：所述减速电机(9)上设置有减速器(901)，且减速器(901)为行星轮减速器。
6.根据权利要求1所述的一种建筑污水泥浆处理装置，其特征在于：所述空心轴(1)的一侧为进泥口，且空心轴(1)与螺旋输送器(5)相连通。
说明书
一种建筑污水泥浆处理装置
技术领域
本实用新型涉及泥浆处理技术领域，尤其涉及一种建筑污水泥浆处理装置。
背景技术
在当今的建筑灌注桩施工中，有泥浆护壁钻孔灌注桩、旋挖成孔灌注桩、冲孔灌注桩、长螺旋钻孔灌注桩、干作业桩及沉管灌注桩等。而在灌注桩钻孔过程中通常采用泥浆护壁技术,但废泥浆的处理一直是困扰工程施工的难题。废泥浆中含有大量的黏性土、砂土、碎石土、风化岩石、矿物和岩屑等等,它的稠度大,既不能直接排放,又难以自然沉降。本身建筑工地的使用面积受限，若不及时处理,不但影响施工,而且会造成环境污染或水质污染等公害。
对建筑泥浆的处理通常使用污水泥浆处理装置，经过脱水分离后的泥浆提高沉渣干度,缩小体积,可作为绿化回填土装车外运或制砖等。
但是现有的建筑污水泥浆处理装置固液分离效果较差，装置的稳定性较差，长时间工作后驱动电机容易损坏，此外由于泥浆中的杂物较多，装置的出泥口容易发生阻塞，不能满足人们需求。
如上述中提出的问题，本方案提供一种建筑污水泥浆处理装置，并通过该建筑污水泥浆处理装置达到解决上述中出现的问题和不足，使之能更具有实用的目的。
实用新型内容
本实用新型的目的在于提供一种建筑污水泥浆处理装置，以解决上述背景技术中提出的固液分离效果较差，装置的稳定性较差，装置的出泥口容易发生阻塞的问题和不足。
本实用新型的目的与功效，由以下具体技术方案所达成：
一种建筑污水泥浆处理装置，包括：空心轴、电机、皮带、轴座、螺旋输送器、转鼓、装置本体、机架、减速电机、出水口、支撑柱、沉泥板、截止阀、出泥口、排泥口、排泥泵、进泥孔、排泥孔、排水孔、减速器、减震器;所述电机固定设置在机架的一侧，且电机通过皮带与空心轴相连接;所述轴座固定设置在电机的一侧，且空心轴通过轴座与转鼓相连接;所述减速电机固定设置在机架的另一侧，且减速电机通过皮带与螺旋输送器相连接;所述螺旋输送器的一端设置在轴座上，且螺旋输送器上设置有进泥孔;所诉转鼓的一侧设置有排泥孔，且转鼓的另一侧设置有排水孔;所述出水口设置在排水孔的下方;所述排泥孔设置在排泥孔的下方;所述出泥口与排泥口上均设置有截止阀;所述排泥口的上方设置有排泥泵;所述支撑柱设置在装置本体的下方，且支撑柱上设置有减震器。
作为本技术方案的进一步优化，本实用新型一种建筑污水泥浆处理装置所述的转鼓由圆柱状鼓体及圆锥状鼓体焊接而成。
作为本技术方案的进一步优化，本实用新型一种建筑污水泥浆处理装置所述的排水孔呈环形阵列式设置在转鼓的一侧。
作为本技术方案的进一步优化，本实用新型一种建筑污水泥浆处理装置所述的沉泥板的外形特征呈倒喇叭状，且沉泥板与出泥口及排泥口连通。
作为本技术方案的进一步优化，本实用新型一种建筑污水泥浆处理装置所述的减速电机上设置有减速器，且减速器为行星轮减速器。
作为本技术方案的进一步优化，本实用新型一种建筑污水泥浆处理装置所述的空心轴的一侧为进泥口，且空心轴与螺旋输送器相连通。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
1、本实用新型建筑污水泥浆处理装置转鼓的设置，有利于污泥的挤出。
2、本实用新型建筑污水泥浆处理装置排水孔的设置，提高了污水的排出速度。
3、本实用新型建筑污水泥浆处理装置沉泥板的设置，有利于污泥的积聚。
4、本实用新型建筑污水泥浆处理装置减速电机的设置，有利于提高装置的稳定性。
5、本实用新型建筑污水泥浆处理装置空心轴的设置，有利于泥浆导入至螺旋输送器。
6、本实用新型通过结构上的改进，具有结构简单，固液分离效果好，运行稳定可靠，装置的出泥口不易发生阻塞的优点，从而有效的解决了现有装置中存在的问题和不足。
