申请日2001.10.16
公开(公告)日2002.07.31
IPC分类号C02F1/48
摘要
旁流式电子水处理器涉及杀菌灭藻,阻垢防蚀技术,适用于换热循环系统的杀菌灭藻,阻垢防蚀。它由电控器和电子水处理器组成,在电子水处理器中设有波形平面板状阴极,柱状阳极,阴极和阳极按水处理的要求排列设置,相互之间构成一个个具有电场的水处理空间。本实用新型设置在循环水系统外,其致垢能力高于循环水系统中的热交换器,能有效地使整个系统中最容易结垢的地方转移到水处理器中来,产生优先水垢,并进行预先除垢。本实用新型结构简单,操作维护方便,水处理量少,效果好,成本低。

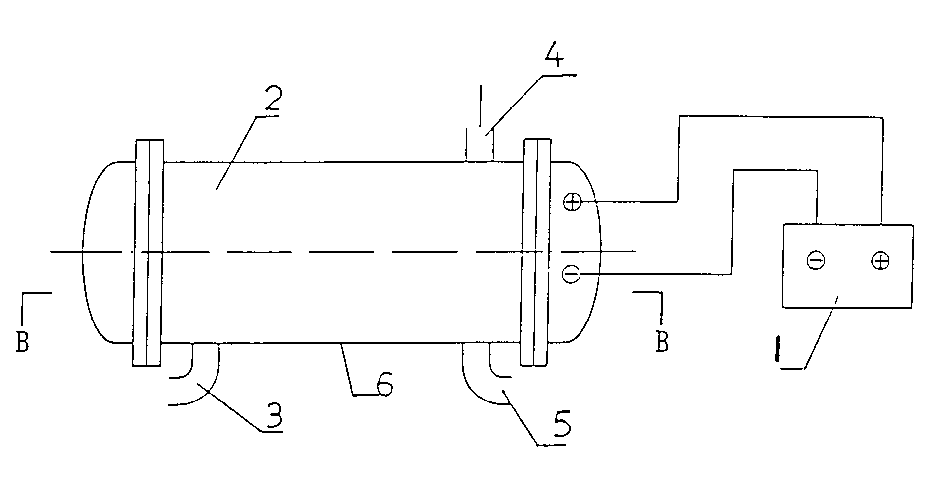

摘要附图
权利要求书
1.旁流式电子水处理器，由电控器(1)和电子水处理器(2)组成，其特 征在于：处理器(2)由带有进水口(3)、出水口(4)和排垢口(5)的腔体(6) 和设置在其内部的由多组阴极(7)和阳极(8)构成。
2.根据权利要求1所述的水处理器，其特征在于：阴极(7)为波形平面 板状，阳极(8)为柱状，阴极(7)和阳极(8)按水处理的要求排列设置，相 互之间构成一个个具有电场的水处理空间。
说明书
旁流式电子水处理器
技术领域
旁流式电子水处理器涉及杀菌灭藻，阻垢防蚀技术，适用于换热循环系统 的杀菌灭藻，阻垢防蚀。
背景技术
自从发现铁磁体具有阻垢功效以后，使用物理场处理水的技术不断发展， 先后出现电磁场、高压静电场、低压电场处理水技术并应用于循环冷却水系统， 替代和减少化学药剂的使用。水垢一般为热力所致，循环系统中析出的水垢主 要出现在系统换热器的热交换表面，传统的水处理器作为循环系统的一部分安 装在系统的进水前部，采用全流式结构和全流式处理方式，这种方式要求水源 水先100%经过水处理设备后，再进入工艺设备，也就是水处理设备的进、出 水口与工艺系统管路几乎要求同直径。如，工艺设备的过水量为200m3/h，则水 处理器的过水量也必须是200m3/h。因此，水处理设备往往既庞大又笨重，安装 不便，系统维修时还要求将系统中的水排空，这样就会影响正常的生产。
发明内容
本发明人经过研究发现，在一个换热循环系统中，水垢总是在最容易析出 的地方出现，因此，只有在此处不再形成新垢核时，其它地方才可能开始析出 水垢，为此本实用新型提供了一种设置在循环系统外，只需处理循环水量的1- 5%就能达到系统中热交换器表面析垢量减少或不生垢的旁流式电子水处理器， 以替代现有的电子水处理器。
本实用新型旁流式电子水处理器是一种电力致垢式水处理器，使水垢先在 水处理器中析出，也就是使整个系统中最容易结垢的地方转移到水处理器中来， 从而使整个系统的结垢就可得到控制。它由电控器和处理器组成，电控器提供 <45V的直流电压供处理器工作，处理器包括带有进水口、出水口和排垢口的 腔体，和在其内部设置多组阴极和阳极组成。阴极为波形平面板状，阳极为柱 状，阴极和阳极按水处理的要求排列设置，相互之间构成一个个水处理空间， 水在通过这 些空间时被处理并产生优先水垢，起到预先除垢的作用，这样只需要处理循环 系统水量的1～5%就能达到系统的杀菌灭藻阻垢防蚀目的。
本实用新型的的特点是，水处理器设置在循环水系统外，采用波形平面板 状阴极和柱状阳极，阴极和阳极按水处理的要求排列设置，阴极和阳极相互之 间形成水处理空间，其致垢能力高于水循环系统中的热交换器，能有效地使整 个系统中最容易结垢的地方转移到水处理器中来，产生优先水垢，并进行预先 除垢。本实用新型结构简单，操作维护方便，水处理量少，效果好，成本低。
