申请日2001.10.19
公开(公告)日2002.08.21
IPC分类号B01D21/26
摘要
作业污水回收装置,它涉及一种污水处理装置。它包含有进水管(6)、单流阀(8)、放空阀(9)、出水管(16),它还包含电气控制柜(1)、保温污水罐(2)、旋涡分离沉砂机构(7);电气控制柜(1)与保温污水罐(2)固定连接,绝缘板(11)固定在电气控制柜(1)和保温污水罐(2)之间,旋涡分离沉砂机构(7)设置在保温污水罐(2)内。本实用新型冬季能够正常回收处理污水,而且能耗低,还降低了干线的水流压力和减少了进入泵站对分流装置的影响,电气控制柜使液位控制器能准确的控制液位高度,准确的确定是否应该启动和停止工作,并能对回收的污水进行有效的处理与再利用,同时也减少了对环境的污染。

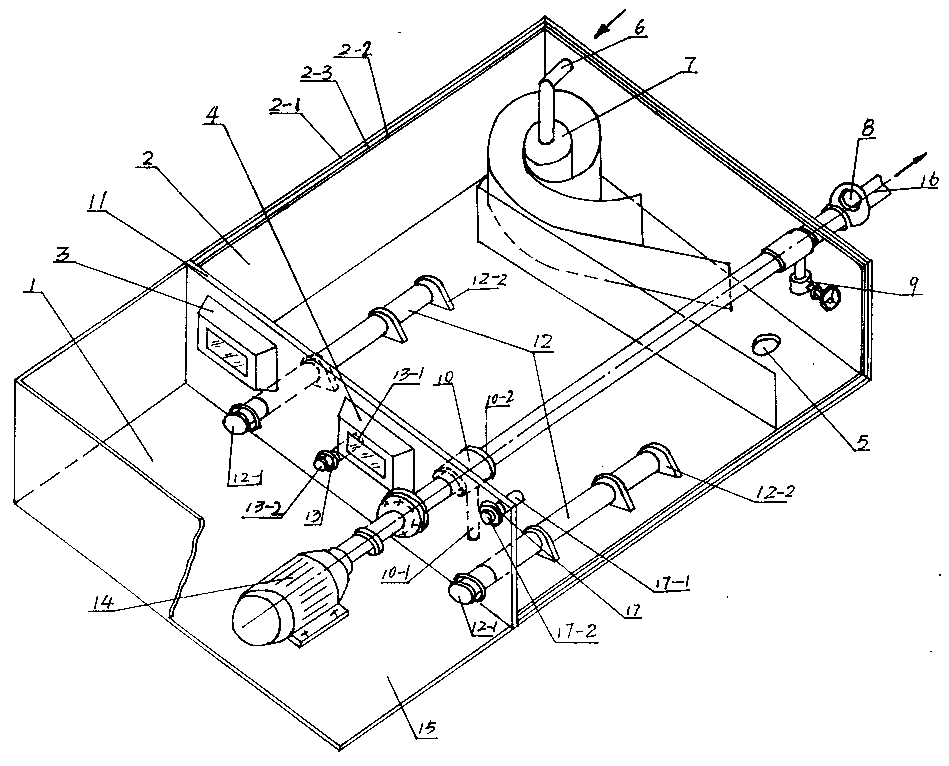

摘要附图
权利要求书
1、作业污水回收装置，它包含有进水管(6)、单流阀(8)、放 空阀(9)、出水管(16)，其特征在于它还包含电气控制柜(1)、保 温污水罐(2)、旋涡分离沉砂机构(7);电气控制柜(1)与保温污 水罐(2)固定连接，绝缘板(11)固定在电气控制柜(1)和保温污 水罐(2)之间，旋涡分离沉砂机构(7)设置在保温污水罐(2)内。
2、根据权利要求1所述的作业污水回收装置，其特征在于电气 控制柜(1)内设置有控制箱(3)和配电箱(4)，潜水泵电机(14) 固定在电气控制柜(1)的底板(15)上，潜水泵电机(14)与潜水 泵(10)在电气控制柜(1)内固定连接。
3、根据权利要求1所述的作业污水回收装置，其特征在于保温 污水罐(2)由外壁(2-1)、内壁(2-2)、保温层(2-3)组成，潜水 泵(10)的入口端(10-1)设置在保温污水罐(2)内，潜水泵(10) 的出口端(10-2)与出水管(16)固定连接，电子加热器(12)的控 制端(12-1)设置在电气控制柜(1)内，电子加热器(12)的放热 端(12-2)设置在保温污水罐(2)内，液位控制器(17)设置在绝 缘板(11)的上部，其传感探头端(17-1)处于保温污水罐(2)内; 液位控制器(13)设置在绝缘板(11)的下部，其传感探头端(13-1) 处于保温污水罐(2)内。
4、根据权利要求1所述的作业污水回收装置，其特征在于旋涡 分离沉砂机构(7)的入口与进水管(6)连接。
5、根据权利要求1所述的作业污水回收装置，其特征在于保温 污水罐(2)的底部开有清砂孔(5)。
6、根据权利要求1所述的作业污水回收装置，其特征在于在出 水管(16)上设置有放空阀(9)和单流阀(8)。
说明书
作业污水回收装置
技术领域：本实用新型涉及一种污水处理装置。
背景技术：现有的井下作业污水回收装置均无保温设施，工作 时需配备一台活动锅炉对污水进行蒸气式加热，不但设备能耗大，而 且操作复杂，并且污水加热温度低且不均匀，使之进入干线的压力增 加，至使冬季无法使用，另外现有的污水回收装置大多无水砂分离设 施，会使一些泥砂进入泵站而对分流装置造成破坏，所以一直不能大 面积广泛应用，有时只能将污水排向大地，造成对生态环境的破坏。
发明内容：本实用新型发明一种具有保温设施和水砂分离机构 及液位控制器的作业污水回收装置。本实用新型包含有进水管6、单 流阀8、放空阀9、出水管16，它还包含电气控制柜1、保温污水罐 2、旋涡分离沉砂机构7;电气控制柜1与保温污水罐2固定连接， 绝缘板11固定在电气控制柜1和保温污水罐2之间，旋涡分离沉砂 机构7设置在保温污水罐2内。电气控制柜1内设置有控制箱3和配 电箱4，潜水泵电机14固定在电气控制柜1的底板15上，潜水泵电 机14与潜水泵10在电气控制柜1内固定连接，保温污水罐2由外壁 2-1、内壁2-2、保温层2-3组成，潜水泵10的入口端10-1设置在保 温污水罐2内，潜水泵10的出口端10-2与出水管16固定连接，电 子加热器12的控制端12-1设置在电气控制柜1内，电子加热器12 的放热端12-2设置在保温污水罐2内，液位控制器17设置在绝缘板 11的上部，其传感探头端17-1处于保温污水罐2内;液位控制器13 设置在绝缘板11的下部，其传感探头端13-1处于保温污水罐2内。 旋涡分离沉砂机构7的入口与进水管6连接，在出水管16上设置有 放空阀9和单流阀8，在保温污水罐2的底部开有清砂孔5。其工作 原理是：从井下抽上来的含油污水通过进水管6进入旋涡分离沉砂机 构7内，使泥砂在离心力和流速的双重作用下，沉入开口最大、流速 最小的区域内下部的清砂孔5内，实现含油污水与泥砂的分离。当含 油污水的液面达到350mm高度时，电子加热器12自动启动对含油 污水进行加热，加热温度最高可达80℃，由于保温污水罐具有保温 性能，因此热损失少，能耗小。可根据含油污水情况及室外环境，预 先调整加热温度，可以充分降低含油污水的粘度，减少回流泵站时管 路干线的压力，加热后的含油污水经潜水泵10进入出水管16。先将 存于管内的空气通过放空阀9将其放空，再打开单流阀8使含油污水 只能流出，而不会倒流，流出的含油污水经管路干线进入泵站后进行 集中处理以便再利用。当液面距保温污水罐顶200mm时，液位控制器 17的自动保护装置会发生报警信号，而当液面距罐底350mm以下时， 电加热器就会自动停止工作，当液面至最低位置100mm以下时，液位 控制器13控制潜水泵10自动停止工作，实现全面自动控制。本实用 新型冬季能够正常回收处理污水，而且能耗低，还降低了干线的水流 压力和减少了进入泵站对分流装置的影响，电气控制柜使液位控制器 能准确的控制液位高度，准确的确定是否应该启动或停止工作，并能 对回收的污水进行有效的处理与再利用，同时也减少了对环境的污 染。
