申请日2001.10.23
公开(公告)日2002.04.17
IPC分类号C02F3/00; C02F3/10; C02F7/00; C02F3/12
摘要
本发明提供一种生活污水高效生化处理方法,包括有生化处理及二次沉淀处理,在生化处理的过程中采用射流及深井双重曝气的方式,生化处理及二次沉淀处理过程同时进行;一种实现上述方法的设备,包括有外壳、回流壳体、混合反应壳体、射流曝气装置、深井曝气装置,回流壳体、混合反应壳体、隔板、填料安装在外壳内。本发明可以明显提高曝气效率,改善污水的生化处理效果,缩短处理时间,操作容易、方便,运行费用低,易于工业化,易于推广应用,适用范围广,具有极好的应用前景。

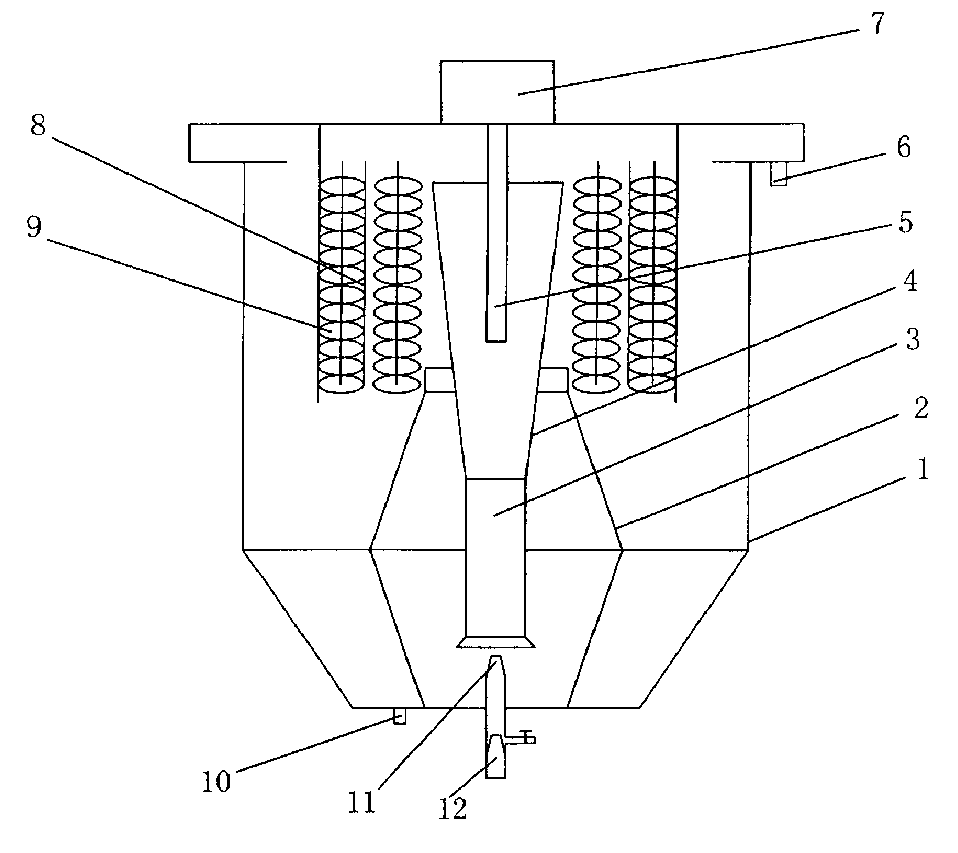

摘要附图
权利要求书
1、一种生活污水高效生化处理方法，包括有生化处理及二次沉淀处理， 其特征在于：在生化处理的过程中采用射流及深井双重曝气的方式。
2、根据权利要求1所述的生活污水高效生化处理方法，其特征在于：生 化处理及二次沉淀处理过程同时进行。
3、根据权利要求1或2所述的生活污水高效生化处理方法，其特征在于： 生化处理过程包括有在设备内部设置生物挂膜板及填料步骤。
4、一种生活污水的高效生化处理设备，其特征在于：包括有外壳(1)、 回流壳体(2)、混合反应壳体(4)、射流曝气装置(12)、深井曝气装置(7)， 回流壳体(2)、混合反应壳体(4)、射流曝气装置(12)、深井曝气装置(7) 安装在外壳(1)内，回流壳体(2)安装在外壳(1)内的下部，混合反应壳 体(4)安装在回流壳体(2)之上，混合反应壳体(4)下端伸入回流壳体(2) 内，射流曝气装置(12)安装在外壳(1)的底部，其喷嘴(11)伸入混合反 应壳体(4)内与混合反应壳体(4)下端的喉管(3)相对，深井曝气装置(7) 安装在外壳(1)的上面，其喷嘴(5)伸入外壳(1)内的混合反应壳体(4) 中。
5、根据权利要求4所述的生活污水高效生化处理设备，其特征在于：所 述外壳(1)内安装有生物挂膜板(8)及填料(9)，生物挂膜板(8)安装在 外壳(1)内的顶部，填料(9)安置于生物挂膜板(8)之间。
6、根据权利要求5所述的生活污水高效生化处理设备，其特征在于：所 述生物挂膜板(8)为多层隔板，悬挂于外壳(1)内的顶部。
7、根据权利要求6所述的生活污水高效生化处理设备，其特征在于：所 述多层隔板之间的距离为30～50cm。
8、根据权利要求5所述的生活污水高效生化处理设备，其特征在于：所 述生物挂膜板(8)之间的填料(9)为聚乙烯软性填料。
9、根据权利要求4所述的生活污水高效生化处理设备，其特征在于：所 述回流壳体(2)由一对喇叭形裙围相对配合构成，其形状为中部凸出的鼓形 结构。
10、根据权利要求4所述的生活污水高效生化处理设备，其特征在于： 所述外壳(1)的直径与高度的比为2∶1～1∶1。
说明书
生活污水的高效生化处理方法及其设备
(一)技术领域
本发明涉及污水处理技术，具体地指生活污水高效生化处理方法及所用 设备。
(二)背景技术
随着人们对环境保护及水资源的日益重视，污水处理技术特别是对城市 生活污水的处理技术正引起人们的高度重视，。目前，用于处理生活污水的方 法较多，但总的来讲均需要采用两级处理方式，即先进行生化处理，然后进 行二次沉淀处理，而在生化处理时采用的是单一的曝气方式。如《废水处理 工程》(化学工业出版社，1998年出版)介绍了目前生活污水处理较常用的氧化 沟技术，该工艺主要以三沟式氧化沟为处理构筑物的生物处理，三沟式氧化 沟中间的一个充当曝气池，采用底部单一连续曝气，而两侧的氧化沟交替作 为曝气池和二次沉淀池进行二次沉淀处理。这种生活污水的处理方法所需设 备占地面积大，投资大，操作复杂，且处理时间长，污水中各项污染指标的 去除率也较低。
(三)发明内容
本发明的目的在于克服上述现有技术存在的问题，提出一种适用于城市 生活污水生化处理，处理效率高、时间短、费用低、操作简单的方法。
本发明的另一目的在于提供一种实现上述方法的生活污水的高效生化处 理设备。
本发明的目的通过下述技术方案实现：本生活污水高效生化处理方法包 括有生化处理及二次沉淀处理，在生化处理的过程中采用射流及深井双重曝 气的方式，以增大废水中的溶解氧，提高生活污水生化处理过程中的生化反 应效率。
本生活污水高效生化处理方法的生化处理及二次沉淀处理过程可以同时 进行以提高污水的处理效率，操作更加简单。
所述生化处理过程包括有在设备内部设置生物挂膜板及填料步骤以强化 污水的生化处理效果。
实现上述方法的生活污水的高效生化处理设备包括有外壳、回流壳体、 混合反应壳体、射流曝气装置、深井曝气装置，回流壳体、混合反应壳体、 射流曝气装置、深井曝气装置安装在外壳内，回流壳体安装在外壳的下部， 混合反应壳体安装在回流壳体之上，混合反应壳体下端伸入回流壳体内，射 流曝气装置安装在外壳的底部，其喷嘴伸入混合反应壳体内与混合反应壳体 下端的喉管相对，深井曝气装置安装在外壳的上面其喷嘴伸入外壳内的混合 反应壳体中。
所述外壳内安装有生物挂膜板及填料，生物挂膜板安装在外壳内的顶部， 填料安置于生物挂膜板之间。
所述生物挂膜板为多层隔板，悬挂于外壳内的顶部。
所述多层隔板之间的距离为30～50cm。
所述隔板之间的填料为聚乙烯软性填料。
所述回流壳体由一对喇叭形裙围相对配合构成，其形状为中部凸出的鼓 形结构。
所述外壳接近圆柱形，其直径与高度的比值为2∶1～1∶1。
本发明与现有技术相比具有如下的优点及有益效果：(1)本发明生活污 水高效生化处理方法不是如传统的污水处理方法一样采用单一的曝气模式， 而是同时采用射流曝气及深井曝气同时进行的方式，这样可以有效地保证生 化处理过程中所需的溶解氧，提高了曝气效率;(2)本方法设置了生物挂膜 板及软性填料，从而使污水中的微生物可以附着于载体并对污水进行生化处 理，这样就避免了传统生活污水仅在曝气阶段的生化处理，提高了污水的生 化处理效果，大大缩短了污水处理时间，较好地提高了处理效率;(3)本方 法的生化处理及二次沉淀处理过程同时进行，克服了现有技术生化处理及二 次沉淀处理分开进行所需的设备占地面积大，操作复杂等缺点，可以提高污 水的处理效率，操作更加简单，处理效果更好;(4)经实验数据验证，本方 法用于处理生活污水时悬浮物(SS)、生化好氧量(BOD5)、化学好氧量(CODcr) 的去除率比传统的生活污水生化处理法可分别提高10～20%以上，同时，污 水处理时的停留时间由原来的6-8小时以上缩短为4小时左右，效果非常明显; (5)本发明生活污水的高效生化处理设备结构简单，操作容易、方便，运行 费用低，易于工业化，易于推广应用，适用范围广，具有极好的应用前景。
