申请日2001.11.02
公开(公告)日2004.02.04
IPC分类号C02F1/52; C02F3/12
摘要
这项发明指向用于处理水和废水的方法和装置。在一个实施方案中，依照本发明处理水的方法包括将淤泥和沉淀剂与待处理的水混合、将砾石与水混合和把水离分成经过处理的水和淤泥。一些或全部被分离出来的淤泥可能被再循环用于与沉淀剂和待处理的水混合。

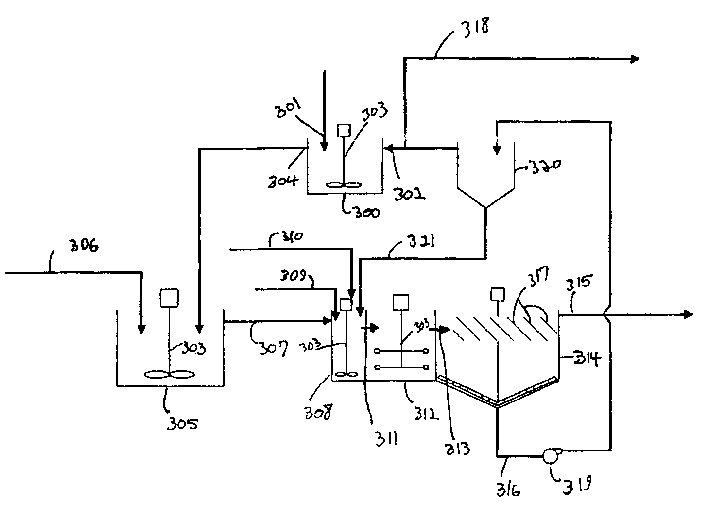

摘要附图
权利要求书
1.一种用来处理水的方法，该方法包括：
使碱性试剂与第一淤泥反应，形成处理淤浆;
使处理淤浆与水反应，形成经过处理的水和悬浮的固 体;
将经过处理的水和悬浮的固体与不能溶解的粒状材料混 合;
使经过处理的水、悬浮的固体和不能溶解的粒状材料失 去稳定性;
使经过处理的水、悬浮的固体和不能溶解的粒状材料絮 凝化;以及
将经过处理的水、悬浮的固体和不能溶解的粒状材料分 离成澄清的水和第二淤泥。
2.根据权利要求1的方法，其中至少一部分第二淤泥被作为 第一淤泥再循环使用。
3.根据权利要求1的方法，进一步包括：
将至少一部分不能溶解的粒状材料从第二淤泥中分离出 来;以及
再循环使用这部分不能溶解的粒状材料，与被处理的水 和悬浮的固体混合。
4.据权利要求3的方法，进一步包括通过对第二淤泥施加离 心力将至少一部分不能溶解的粒状材料从第二淤泥中分离 出来。
5.根据权利要求3的方法进一步包括凭借作用于第二淤泥的 重力使至少一部分不能溶解的粒状材料从第二淤泥中分离 出来。
6.根据权利要求5的方法，进一步包括在凭借作用于第二淤 泥的重力使至少一部分不能溶解的粒状材料从第二淤泥中 分离出来之前使第二淤泥和不能溶解的粒状材料产生切 变。
7.根据权利要求1的方法，其中水是酸性的并且包含溶解的 金属。
8.根据权利要求1的方法，其中水包含溶解的钙和镁。
9.根据权利要求1的方法，其中碱性试剂选自氢氧化钙、氢 氧化镁、氢氧化钠、碳酸钠以及它们的混合物。
10.根据权利要求1的方法，进一步包括使第二试剂与第一淤 泥反应。
11.根据权利要求1的方法，其中使被处理的水、悬浮的固体 和不能溶解的粒状材料失去稳定性包括添加促凝剂。
12.根据权利要求1的方法，其中不能溶解的粒状材料是有化 学或生物学活性的。
13.一种水处理系统，该系统包括：
备有碱性试剂的入口、再循环淤泥的入口、搅拌器和处 理淤浆的出口的碱性试剂混合室;
与处理淤浆的出口相连并且备有水的入口、搅拌器和经 过处理的水和悬浮的固体的出口的反应室;
与经过处理的水和悬浮的固体的出口相连并且备有不能 溶解的粒状物质的入口、搅拌器和经过处理的水、悬浮的 固体和粒状的不能溶解的物质的出口的快速混合室;
与经过处理的水、悬浮的固体和粒状的不能溶解的物质 的出口相连并且备有搅拌器和经过絮凝处理的水的出口的 絮凝室;
与经过絮凝处理的水的出口相连并且备有澄清液体出口 和淤泥出口的分离器;
与淤泥出口和淤泥再循环入口相连接的淤泥再循环;以 及与淤泥出口相连接的淤泥排放。
14.根据权利要求13的水处理系统，进一步包括：
与淤泥出口相连接并且备有不能溶解的粒状物质的出口 和被分离的淤泥的出口到淤泥分离器;
与经过分离的淤泥的出口和再循环淤泥的入口相连接的 经过分离的淤泥的再循环;以及
与不能溶解的粒状物质的出口和不能溶解的粒状物质的 入口相连接的不能溶解的粒状材料的再循环。
15.根据权利要求14的水处理系统，其中淤泥分离器包括离心 分离器。
16.根据权利要求14的水处理系统，其中淤泥分离器包括重力 沉积槽。
17.根据权利要求14的水处理系统，其中淤泥分离器包括： 高剪切泵，以及 重力沉积槽。
18.一种处理水的方法，该方法包括：
将第一淤泥和沉淀剂与待处理的水混合;
将砾石与水混合;以及
将水分离成澄清的水和第二淤泥。
19.根据权利要求18的方法，其中将第一淤泥和沉淀剂与待处 理的水混合是在将砾石与水混合之前完成的。
20.根据权利要求19的方法，其中砾石与水混合是在将水分离 成澄清的水和第二淤泥之前完成的。
21.根据权利要求18的方法，进一步包括;在第一淤泥和沉淀 剂与水混合之前将第一淤泥和沉淀剂相互混合。
22.根据权利要求21的方法，其中在第一淤泥和沉淀剂与水混 合之前的第一淤泥和沉淀剂相互混合进一步包括将第一淤 泥和碱性试剂混合。
23.根据权利要求18的方法，进一步包括：将促凝剂与水混合。
24.根据权利要求23的方法，其中将促凝剂与水混合是在将砾 石与水混合之后完成的。
25.根据权利要求18的方法，进一步包括至少将一部分第二淤 泥作为第一淤泥再循环使用。
26.根据权利要求18的方法，进一步包括在重复使用第二淤泥 之前将至少一部分砾石与第二淤泥分开。
27.根据权利要求26的方法，进一步包括重复使用所述的至少 一部分砾石。
说明书
用于水和废水的处理方法和装置
本发明的技术领域
本发明涉及用来从水和废水中除去溶解的和悬浮的固体的 改进程序，在被除去的固体的脱水特性方面有进一步的改进。
本发明的现有技术
为了把水用于饮用目的或者为了处理待排放的废水，将溶 解的和悬浮的各种不同的成份除去可能是需要的。这些成份可 能包括重金属、油和油脂、钙、镁、铁、硅石、以及溶解的和 悬浮的有机材料。尽管水的质量在不同的来源之间有很大的变 化，但是它几乎总是包含一种或多种上述成份。除去这些成份 通常是利用物理/化学处理程序完成的。这种类型的程序使用化 学反应和物理分离程序的组合从水中将所述成份以固体形式分 离出来和除去。
本发明的概述
在一个实施方案中，本发明指向用来处理水的方法。该方 法包括使碱性试剂与第一淤泥反应以形成处理淤浆以及使处理 淤浆与水反应以形成经过处理的水和悬浮的固体。该方法还包 括将经过处理的水和悬浮的固体与不能溶解的粒状材料混合以 及使经过处理水、悬浮的固体和不能溶解的粒状材料失去稳定 性。该方法进一步包括使经过处理的水、悬浮的固体和不能溶 解的粒状材料絮凝化以及把被处理的水、悬浮的固体和不能溶 解的粒状材料分成澄清的水和第二淤泥。
在另一个实施方案中，本发明指向一种水处理系统，其中 包括备有碱性试剂入口、再循环淤泥入口、搅拌器和处理淤浆 的出口的碱性试剂混合室。该系统还包括与处理淤浆的出口相 连接并且备有水的入口、搅拌器和被处理的水和悬浮的固体的 出口的反应室。系统进一步包括与被处理的水和悬浮固体的出 口相连接并且备有不能溶解的粒状物质的入口、搅拌器和被处 理的水、悬浮的固体和不能溶解的粒状物质的出口的快速混合 物室。系统进一步包括与被处理的水、悬浮的固体和不能溶解 的粒状物质的出口相连接并且备有搅拌器和经过絮凝处理的水 的出口的絮凝室。系统进一步包括与经过絮凝处理的水的出口 相连接并且备有澄清液体出口和淤泥出口的分离器。最后，系 统包括与淤泥出口和再循环淤泥入口相连接的淤泥再循环;和 与淤泥出口相连接的淤泥排放。
在另一个实施方案中，本发明指向处理水的方法。该方法 包括将第一淤泥和沉淀剂与待处理的水混合、将砾石与水混合、 以及将水分成澄清的水和第二淤泥。
本发明的其它的优势、新颖的特征和目的在连同示意的未 按比例绘制的附图一起考虑的时候将通过下面关于本发明的详 细描述变得显而易见。在这些附图中，在不同的附图中被图解 说明的每个同一的或几乎同一的组成部分是用单一的数字表示 的。为了清楚起见，对本领域技术人员来讲不必给出的赘述和 图解，就没有都按每个组成部分标注在每张附图中，也没有将 本发明的每个实施方案的每个组成部分都展示出来。
