申请日2001.07.06
公开(公告)日2002.05.08
IPC分类号B65F7/00
摘要
一种垃圾集装箱地坑污水液面显示及自动排放装置,其特征是在地坑一侧设置低于地坑底面并且与之连通的污水收集池,池内安装污水泵进水管,一根下端装有浮球的指示杆进入地面控制箱,指示杆正上方有触动开关,触动开关与电动机及延时机构相连。当集装箱地坑内的污水水位上升时,指示杆顶开触动开关,污水泵开始工作;当水位下降到一定程度时,依靠延时机构的作用而使污水泵自动停止抽取污水。本实用新型还在地坑底部安装有一排冲洗水管、用于清洗地坑和喷洒消毒。

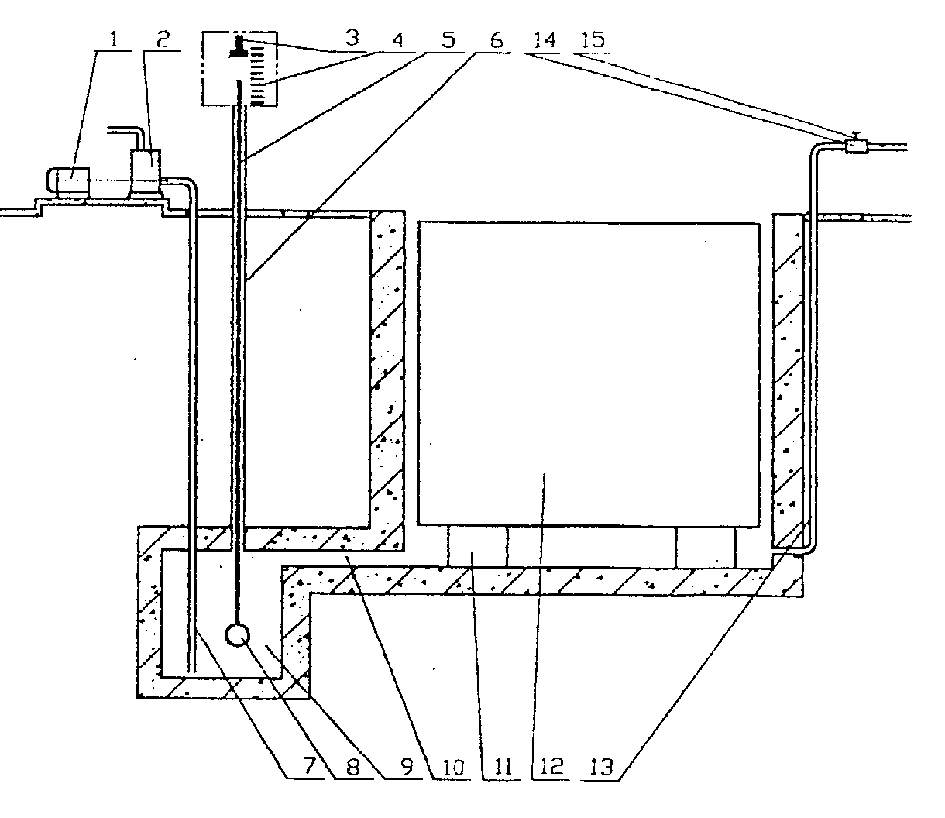

摘要附图
权利要求书
1.一种垃圾集装箱地坑污水液面显示及自动排放装置，具有 被安放在地坑内的垃圾集装箱，其特征是：在地坑(11)的一侧设有 一个与其相通并且低于地坑底面的污水收集池(9)，池内安装有一 根与污水泵组(1)、(2)相接的进水管(7)，下端装有浮球(8)的指示 杆(5)通过污水收集池(9)盖板及导向孔(6)进入刻有标尺(4)的控制 箱。
2.如权利要求1所述的装置，其特征是：地坑(11)的另一侧 下部装有一排与地面水源(15)相连的冲冼水管(13)。
3.如权利要求1或2所述的装置，其特征是：靠近指示杆(5) 的正上方设有触动开关(3)，触动开关既与污水泵组(1)、(2)的启 动开关相连，又与延时装置相通。
说明书
污水液面显示及自动排放装置
本实用新型涉及环境卫生中的垃圾收集、中转站，特别是放置 垃圾集装箱的地坑底层污水排放及冲冼或消毒设备。
目前国内城镇环境卫生最为突出的问题是生活垃圾的收集、转 运。大多数生活垃圾以垃圾集装箱方式收集并转运到垃圾填埋场等 处理垃圾的场所，集装箱放置在预先建好的深约1.6米的砼地坑内， 由于垃圾集装箱无法密封，生活垃圾中的污水或垃圾腐烂后产生的 污水会从集装箱渗漏到地坑内，适时用污水泵抽取排出。但因污水 处于集装箱底部，无法观察，若不及时排放，当污水接触集装箱底 部时，将会加速集装箱的锈蚀，影响使用寿命，而且由于臭气弥漫， 污染环境。
本实用新型的目的之一是：要及时了解污水液面的变化情况， 及时排放;另一个目的是：对地坑底面进行冲洗消毒，保持底部卫 生。
本实用新型的设计方案是：
1.在安放集装箱地坑的一侧建有一个低于地坑底面、且与之 连通的污水收集池，池内装有与污水泵进水口相连的进水管，同时 放置下端连接浮球的杆件(指示杆)，指示杆上端穿过污水收集池 上盖，经导向孔进入刻有标尺的控制箱。
2.控制箱内靠近指示杆的正上方设有触动开关，触动开关与 污水泵电机相连，同时又与延时机构(如：时间继电器)相通，延 时机构的开关又与电机相连。
3.在地坑的另一侧下端装有一排冲冼水管，与地面的水源( 如自来水出水口)相连。
本实用新型的优点是：
1.依靠浮球的浮力使指示杆升降，并通过触动开关、延时机 构等的相互作用，可达到液位显示和自动抽取污水的目的，省时、 省力。
2.由于地坑装有冲洗水管，地坑的清洗或消毒十分方便。
